光伏并网不逆流，看物联网网关与智能电表如何协同作战

一. 背 景

在清洁能源蓬勃发展的今天，光伏发电作为绿色电力的重要来源，正被广泛应用于各类场景。然而，光伏系统在运行中可能产生的“逆流"现象，也成为影响电网稳定与设备安全的潜在隐患。若不加以有效控制，不仅会降低电能质量，还可能对配电设施造成损害。

针对这一痛点，物联网防逆流解决方案应运而生。该系统通过部署物联网网关与双向计量电表，实时监测市电总进线功率及逆变器发电功率，并依托网关内置的智能算法，以低10秒为周期动态追踪负荷变化，自动调节逆变器有功功率输出。该方案在确保“零逆流"的前提下，大化光伏发电的自发自用效率，既达到防逆流的目的，又兼顾了发电效益，使得光伏在不切断的情况下，应发尽发。

二. Acrel-EIoT能源物联网云平台—— 物联网防逆流

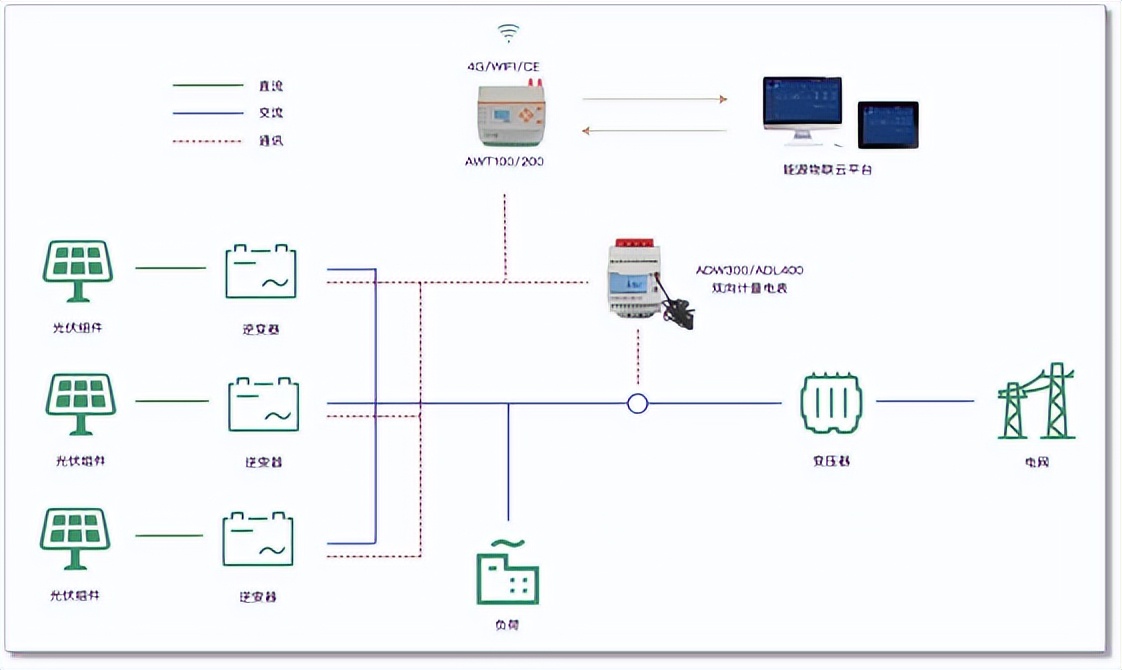

物联网防逆流解决方案比较适用在工商业光伏、户用光储中余电不上网的场景，解决防逆流的问题。常见配置硬件包括安科瑞AWT系列物联网网关（内置智能算法可以实时跟踪负荷变化，动态调节逆变器的有功功率），以及安科瑞ADW300/ADL400系列双向计量电表（监测市电总进线处的功率）。

用户现场借助Acrel-EIoT能源物联网云平台，可对光伏系统以及用电负荷展开实时监测。结合先进的智能算法，不仅可以灵活调节逆变器处理，有效避免逆流现象，还能充分满足能效管理数字化、安全分析智能化等方面的需求。

2.1. 光伏综合看板

展示了单个光伏站点的基本信息，天气情况等数据，通过组态图的方式展示单个站点的能量流向图，以及当日、当月、当年的自发自用电量比例，实时辐照度曲线、发电功率曲线、用电功率曲线等数据。

2.2. 逆变器监控

展示了项目下所有逆变器信息，用户在列表页面可直观查看逆变器基本信息及逆变器状态，如需查看逆变器详细信息及发电量统计等数据，点击详情按钮，进入详情页查看。

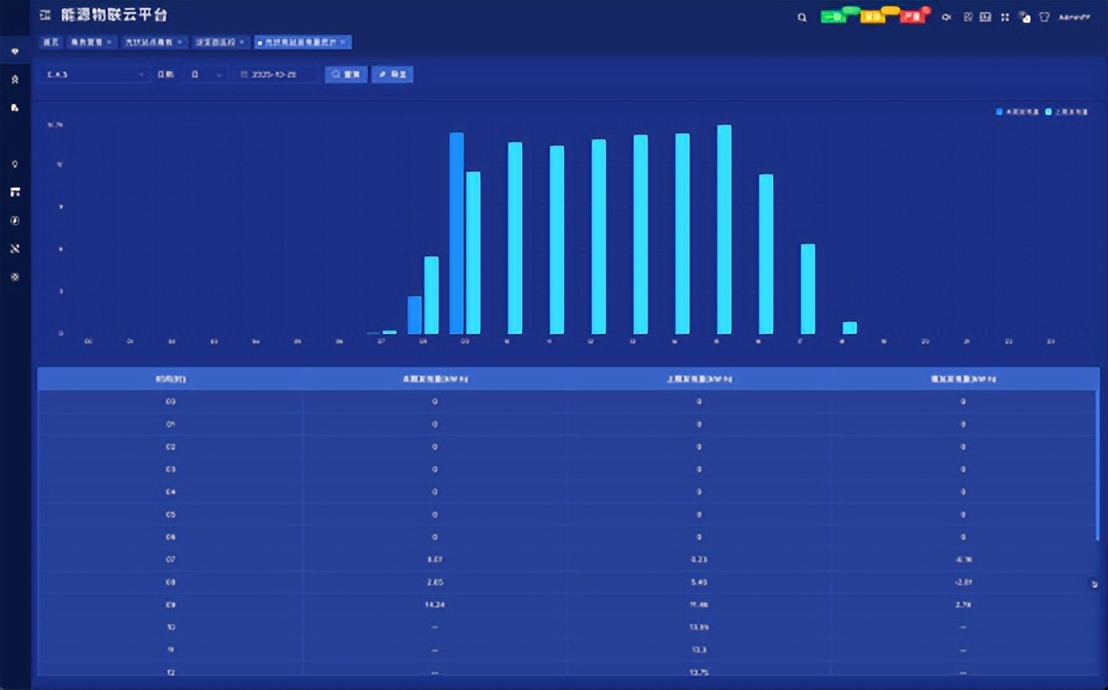

2.3. 光伏电站发电量统计

以柱状图和表格两种形式展示了光伏电站的发电量数据。切换年月日和日期可查看不同时间段的发电量与同时段往期数据。本页面支持报表导出，点击导出按钮即可导出相应数据，导出报表为excel格式。

2.4. 逆变器发电量统计

以表格的形式展示了项目下逆变器的发电量数据。切换年月日和日期可查看不同时段的发电量。选择一条或者多条数据可以生成图表进行展示。本页面支持报表导出，点击导出按钮即可导出相应数据，导出报表为excel格式。

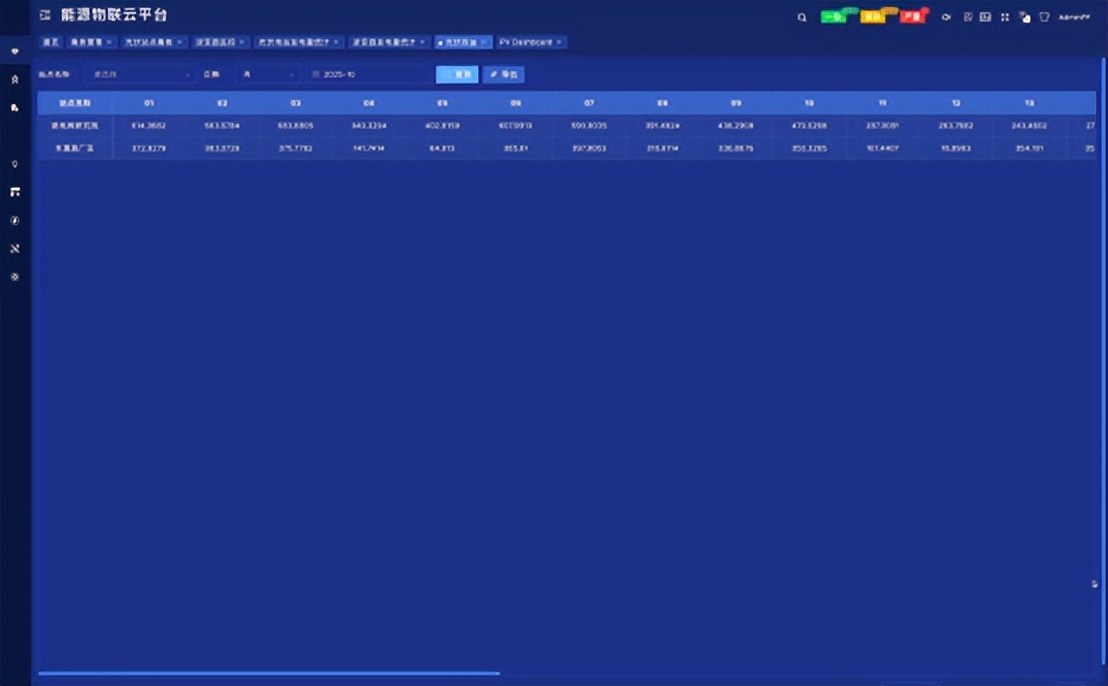

2.5. 光伏收益统计

以表格的形式展示了各站点的发电收益数据。切换年月日和日期可查看不同时段的收益数据。本页面支持报表导出，点击导出按钮即可导出相应数据，导出报表为excel格式。

2.6. 高兼容性

本方案具备高度的设备兼容性与平台开放性，已成功实现与华为、阳光电源、锦浪、正泰、固德威、古瑞瓦特等主流逆变器厂商的协议对接，可无缝集成逆变器的数据采集与功率控制功能，实现防逆流的功能。确保了防逆流方案在不同项目中的快速适配与灵活扩展，为用户提供稳定可靠的一站式解决方案。

三. 硬件设备

3.1. AWT系列物联网网关

3.1.1. AWT100通讯网关

技术参数

3.1.2. AWT200通讯网关

AWT200系列数据通讯网关应用于各种终端设备的数据采集与数据分析。实现设备的监测、控制、计算，为系 统与设备之间建立通讯纽带，实现双向的数据通讯。实时监测并及时发现异常数据，同时自身根据用户规则 进行逻辑判断，极大的节省了人力和通讯成本。

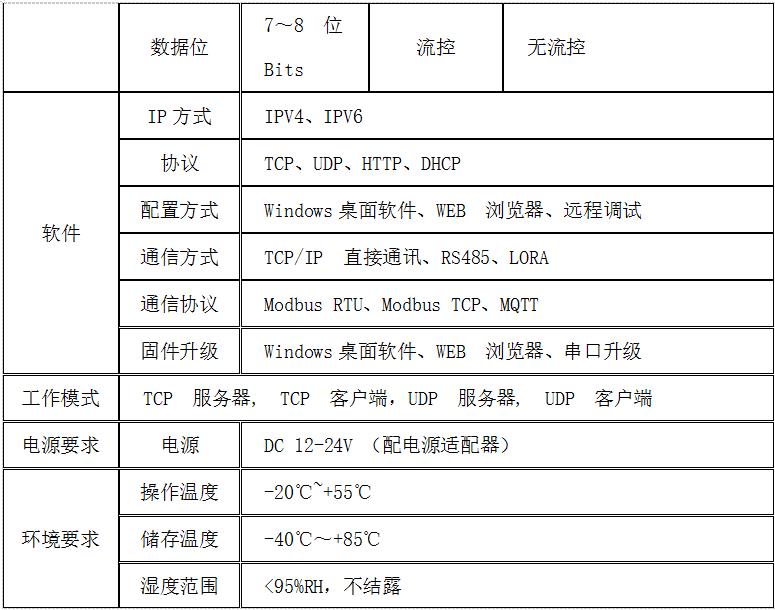

技术参数

3.2. 双向计量电表

3.2.1. ADW300电表

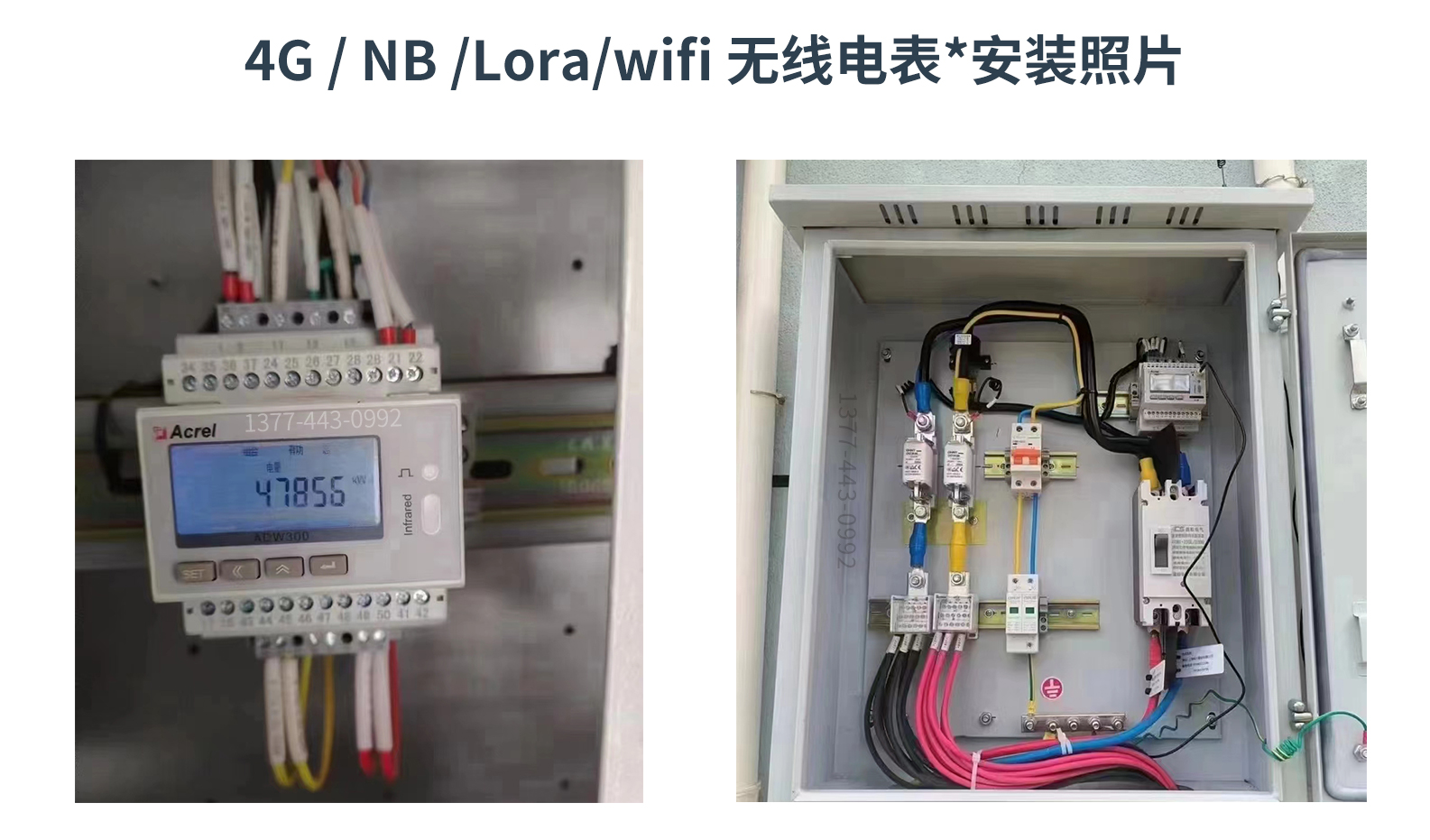

ADW300无线计量仪表主要用于计量低压网络的三相有功电能，具有体积小、精度高、功能丰富等优点，增加了外置互感器的电流采样模式，从而方便用户在不同场合进行安装使用。可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量、运维监管或电力监控等需求。

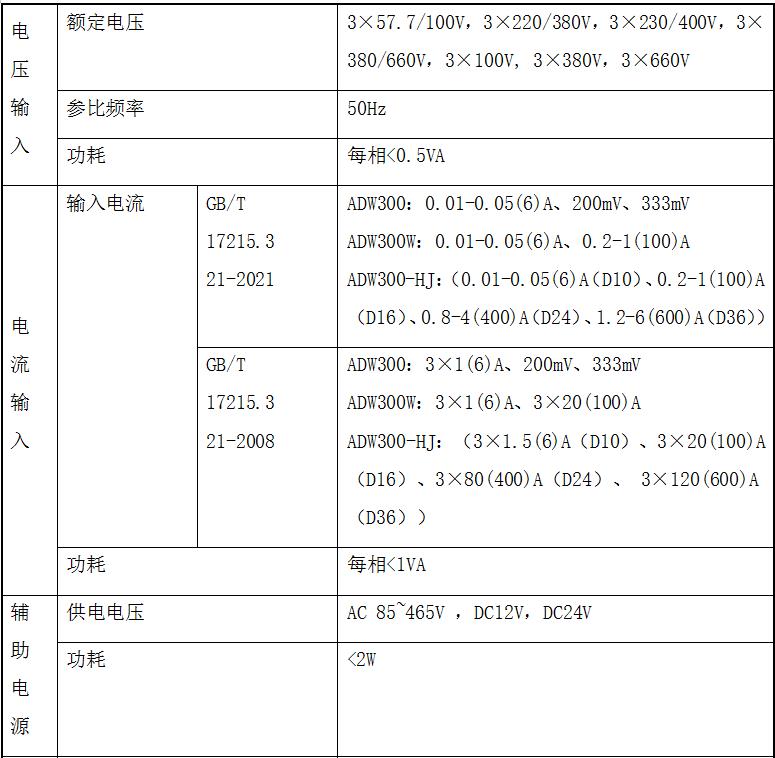

电气特性

3.2.2.ADL400多功能电表

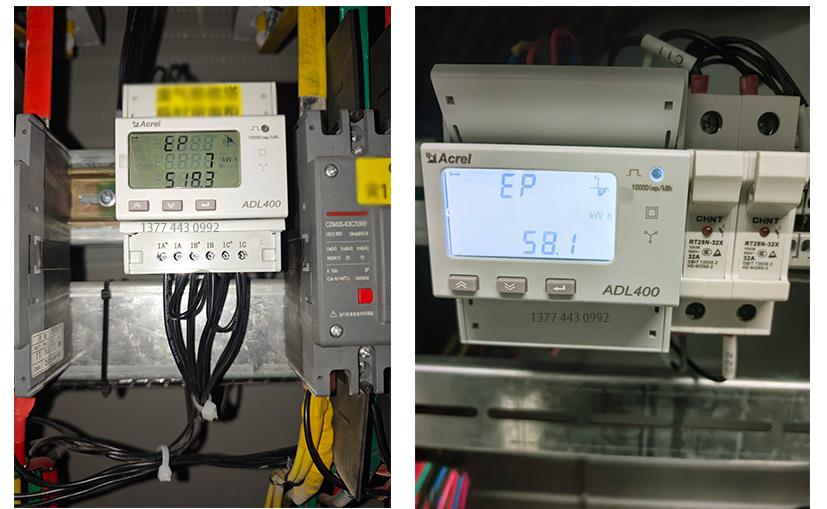

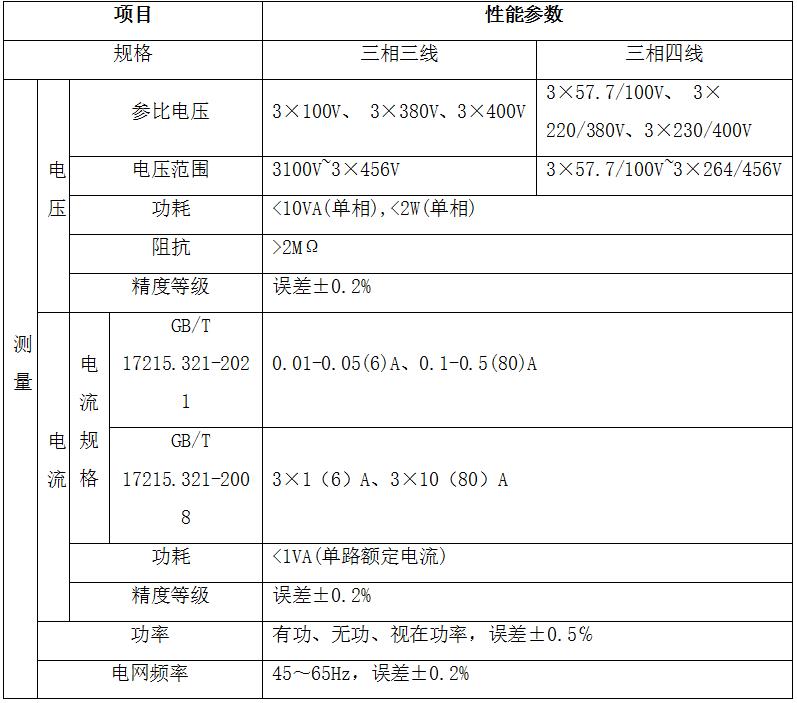

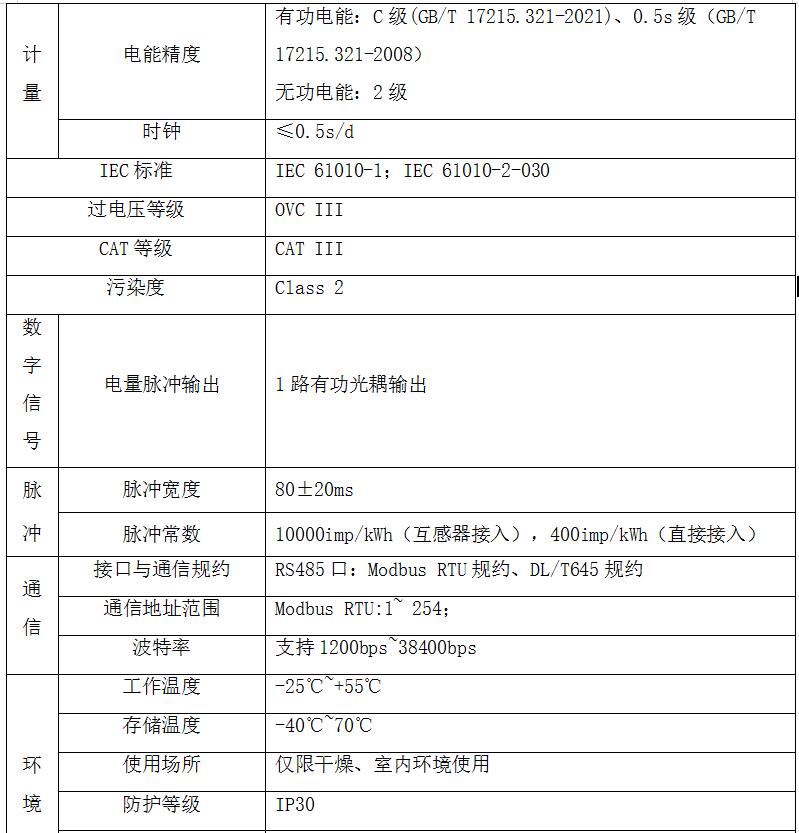

ADL400导轨式多功能电能表，是主要针对电力系统，工矿企业，公用设施的电能统计、管理需求而设计的一款智能仪表，产品具有精度高、体积小、安装方便等优点。

四.结语

在清洁能源快速发展的背景下，光伏发电日益普及，但其运行中可能出现的“逆流"问题也对电网稳定与设备安全构成威胁。安科瑞EIOT物联网防逆流解决方案通过部署AWT系列物联网网关和双向计量电表实时监测市电进线功率与逆变器发电功率，并依托网关内置的智能算法调节逆变器输出，在确保“零逆流"的同时，大化光伏自发自用效率。

方案基于Acrel-EIoT能源物联网云平台，提供光伏综合看板、逆变器监控、发电量与收益统计等丰富功能，实现对光伏系统与负荷的实时监测与智能调控。具备高度兼容性，支持灵活扩展与快速部署。通过精准的防逆流控制与可视化管理，该方案有效帮助用户规避罚款风险、提升能源收益，是工商业及户用光伏场景中实现安全高效运行的理想选择。
