隔离供电革命，AISD安全配电装置如何实现“电不起火、电不伤人“？

一. 前言

常见电气安全故障的影响主要体现在：人身安全可能会有触电伤亡风险和二次事故，其次漏电打火、短路起火、过载升温会引发电气火灾，同时也会因为过电压、欠电压、短路电流等故障会直接烧毁昂贵的用电设备、生产机械和电子产品，造成特大的直接经济损失，还有生产中断停工、数据丢失、法律责任与声誉损失等。

面对上述严峻挑战，以安科瑞AISD系列为代表的智能安全配电产品的应用具有重大的意义，它实现了从“被动补救"到“主动预警、本质安全"的范式转变。

安科瑞AISD系列智能安全配电装置主要针对低压配电系统由于线路老化、绝缘损坏而引起的漏电、触电和电气火灾等常见电气安全故障而设计。通过隔离技术，将市电转化为安全电，并通过安全电给用电设备供电。使供电系统具有火线接地不起火，不漏电，单相接地故障不断电，以及人体误触火线不伤人等功能。能从根本上解决触电伤人，接地打火的电气安全问题。产品符合DB43/T 2064-2021 《安全用电智能装置通用技术要求》。

二. 智能安全配电产品的应用意义

2.1. 根本性提升安全水平，实现“本质安全"

• 主动预警与干预： 传统断路器只在故障发生“后"动作，而智能安全配电装置通过实时监测漏电流、线缆温度、电流电压等参数，能在隐患成灾“前"就发出预警，提醒管理人员排查，将事故扼杀在萌芽状态。

• 从源头抑制风险： 如AISD系列采用的隔离供电技术，能从原理上实现“电不起火、电不伤人"。即使发生单相接地故障，也不会产生火花，人体误触火线也不会触电，从“源头"上杜绝了最常见故障引发的严重后果。

2.2. 保障连续可靠供电，大化经济效益

• 故障不停电： 对于非致命性故障（如单相接地），系统可只报警而不跳闸，保障关键负荷（如数据中心、ICU病房、生产线核心设备）的持续供电，避免了非计划停工带来的巨额损失。

• 精准定位故障： 智能系统能准确记录和定位故障点，极大缩短了运维人员的排查和修复时间，快速恢复供电。

2.3. 实现精细化、智能化管理，降本增效

• 远程监控与运维： 通过 4G/物联网云平台，管理人员可在手机或电脑上随时随地对分散的配电箱进行集中监控，实现了“无人值守、少人值班"的现代化运维模式，大幅降低人工巡检成本。

• 数据驱动决策： 平台自动生成用电量、能耗、故障记录等数据分析报告，帮助管理者了解设备运行状态、识别能耗异常，为节能改造、设备维护和安全管理提供精准的数据支撑。

• 实现预防性维护： 基于长期的运行数据趋势分析，可以预测设备寿命和潜在风险，从而有计划地安排检修和更换，变“事后维修"为“预防性维护"。

三.  智能安全配电产品的功能

3.1 电不起火，防止电气火灾事故

装置输出侧线路发生单相接地故障时，接地点不会产生火花。

3.2 电不伤人，防止人身触电事故

限制了负载侧电网的漏电流，人体误触单相导线，能对人体进行保护，不会造成触电。

3.3 电不漏电，可以节省电能

通过隔离技术，使配电系统对的隔离，配电系统对地漏电控制在1mA以内，节省漏电能耗。

3.4  供电连续，防止意外停电事故

装置负载侧电网发生单相接地故障时，电网可持续运行，装置报警，但不会切断电源。

3.5 电参量测量与显示

装置能实时测量输出线路的电流、电压、功率、电能、装置温度和配电系统对地的绝缘电阻值，并在触摸屏上显示。

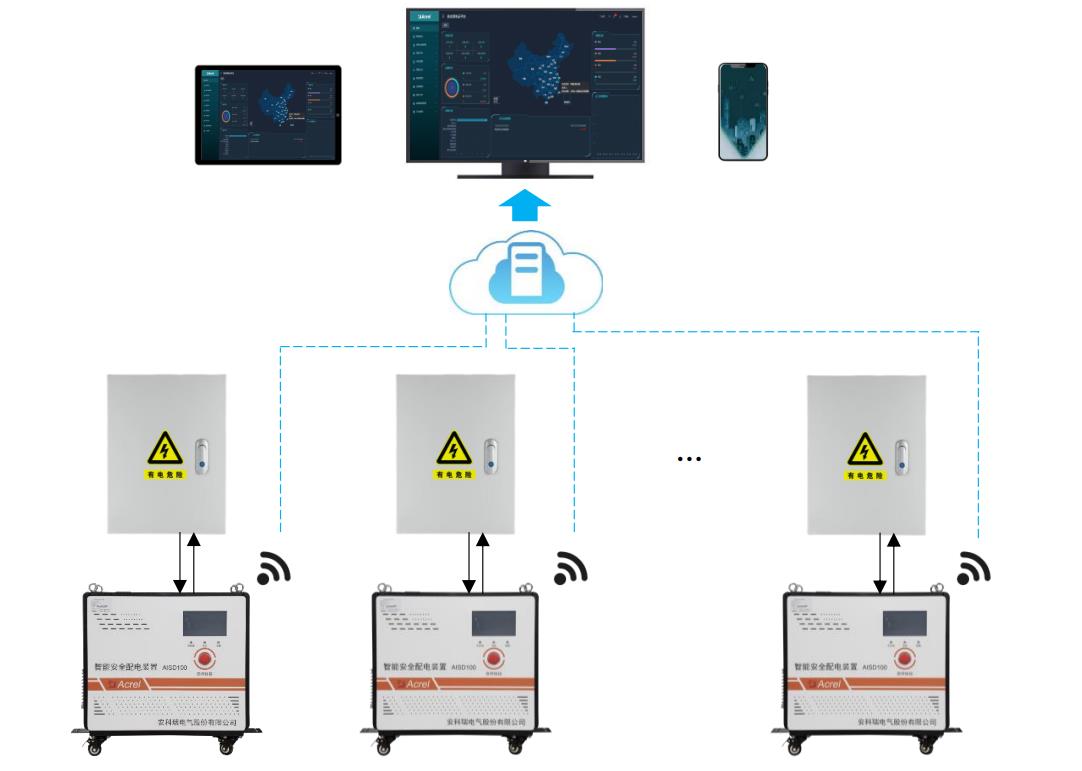

3.6 远程监控功能

产品标配4G无线通讯功能。可通过无线方式将数据上传云平台，用户可使用浏览器、手机APP或微信公众号对装置的远程监控

四.AISD智能安全配电装置结构和接线示意

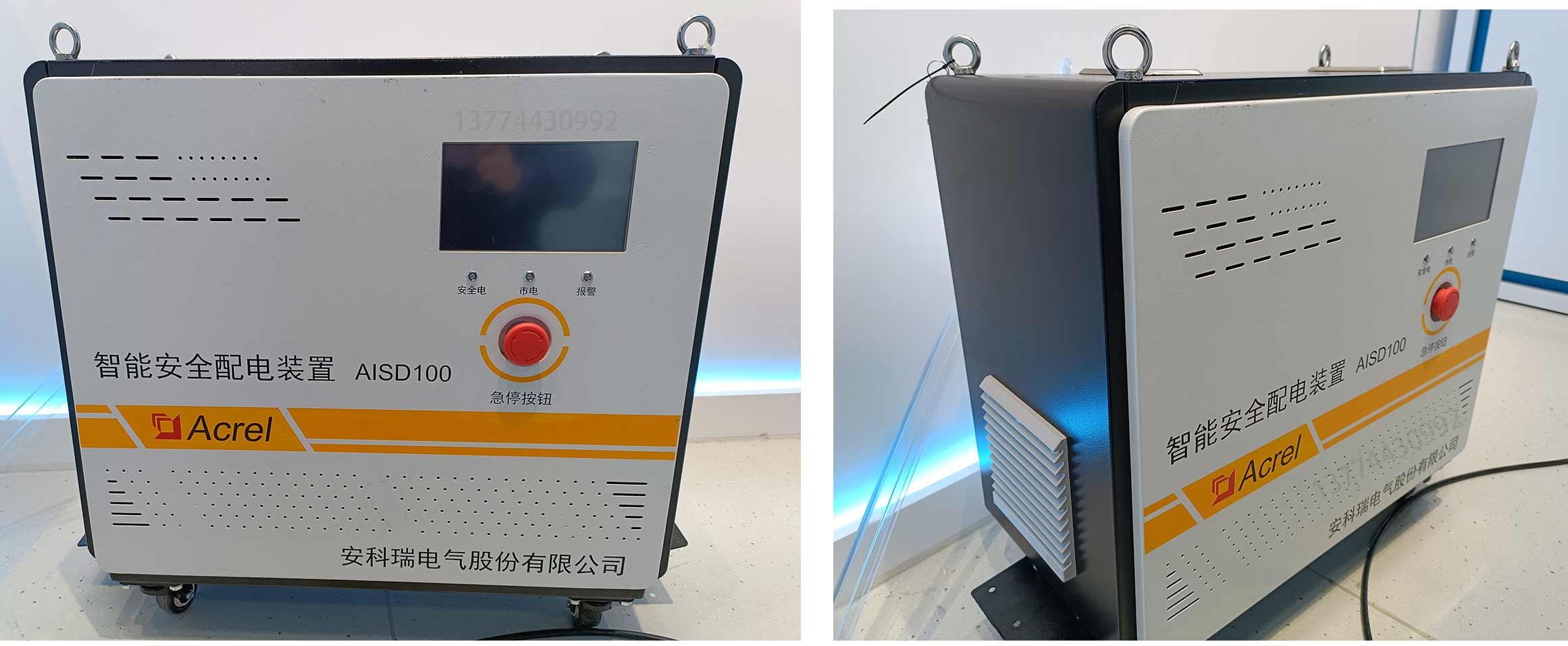

4.1 AISD智能安全配电装置分为单相和三相

4.2 应用注意事项

在选用智能安全配电装置时，装置的额定电流与其前级断路器额定电流保持一致。

接线时应按接线图操作，同时为了防止接头处接触电阻过大而导致局部过热，也避免因接触不良而导致装置工作不正常，应确保装置相应端子接线拧紧压实。接线时，特别注意输入端的零线不能与输出端的零线共用零排，也不能有任何电气上的连接。输出端零线不能与地线有电气连接。

为保障系统可靠运行，三相智能安全配电装置的三相负荷不平衡度小于20%。智能安全配电装置输出侧配电系统对地绝缘正常，绝缘电阻越大越好。装置安装场所应确保无滴水、腐蚀性化学气体和沉淀物质，并注意环境温度和通风散热。

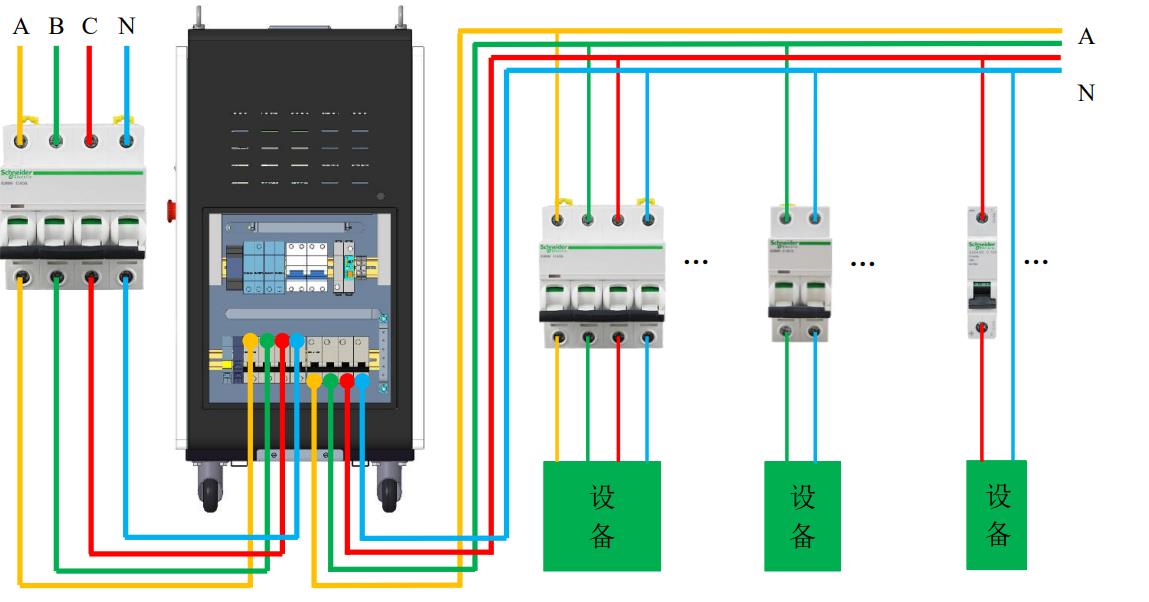

4.3 典型接线图

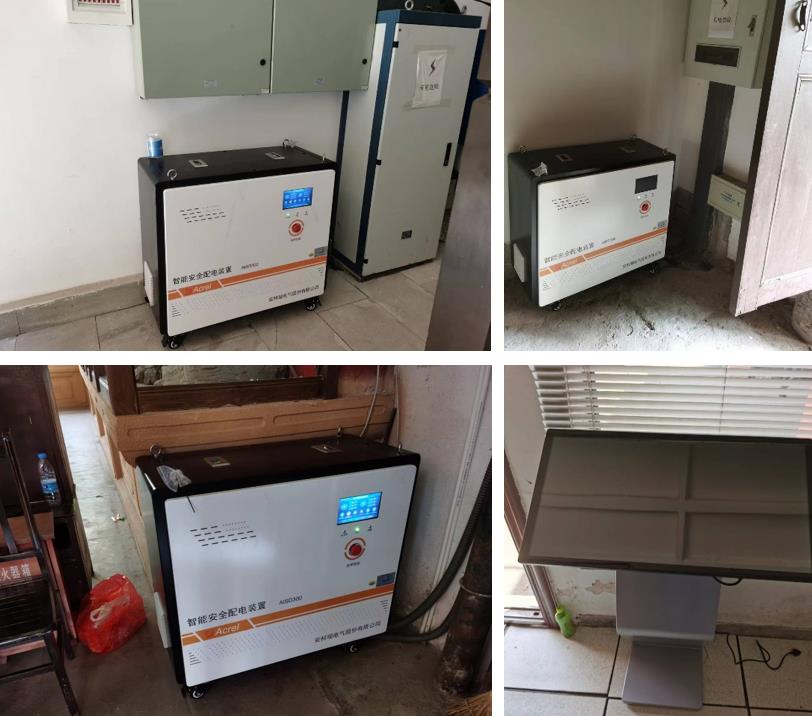

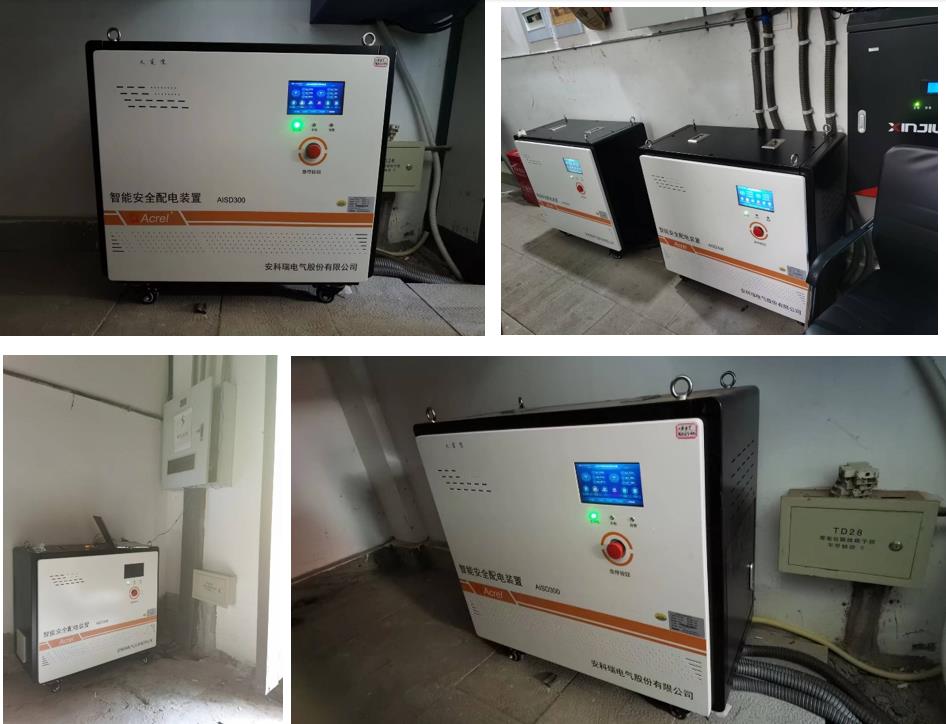

4.4 现场应用照片

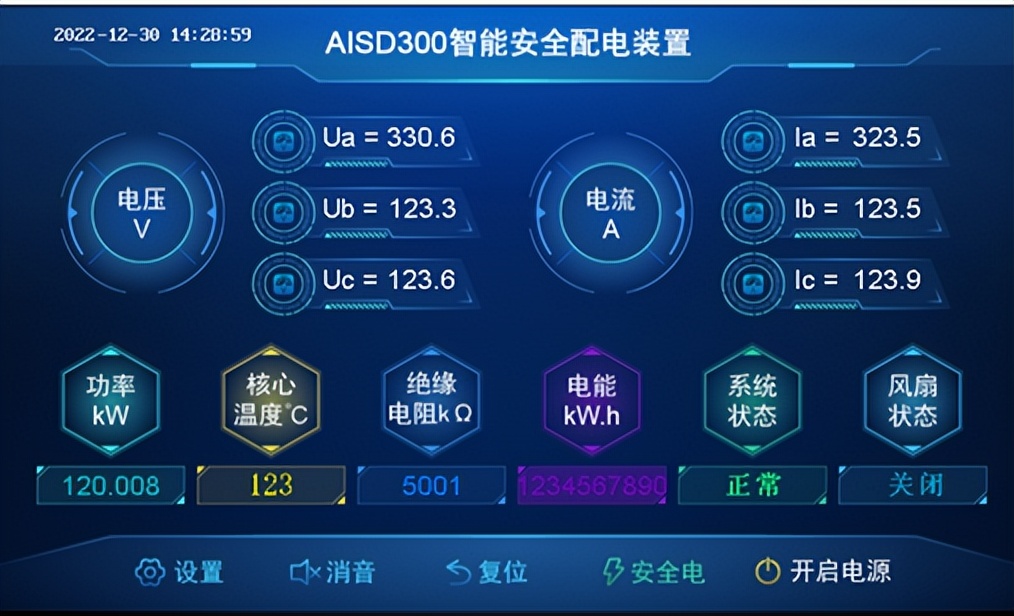

4.5 装置触摸屏界面(也有手机APP）

a.实时显示装置运行时的监测数据及运行状态，监测数据包括：电压、电流、功率、电能、系统对地电阻、 温度等。状态监测有：系统运行状态及风扇状态。

b.开启和关闭电源 点击电源符号，然后确认后可打开和关闭电源。 该功能用于打开和关断智能安全配电装置对外的供电电源。

c.装置复位 当仪表发生过压、欠压、过载、绝缘、超温等故 障时，在故障排除后，可通过按下复位按钮消除故障 报警，恢复正常运行状态。

d.菜单界面 在菜单界面里，触按相应的菜单，可以设置装置 的运行参数，查看运行状态。

e.各菜单的具体内容如下：

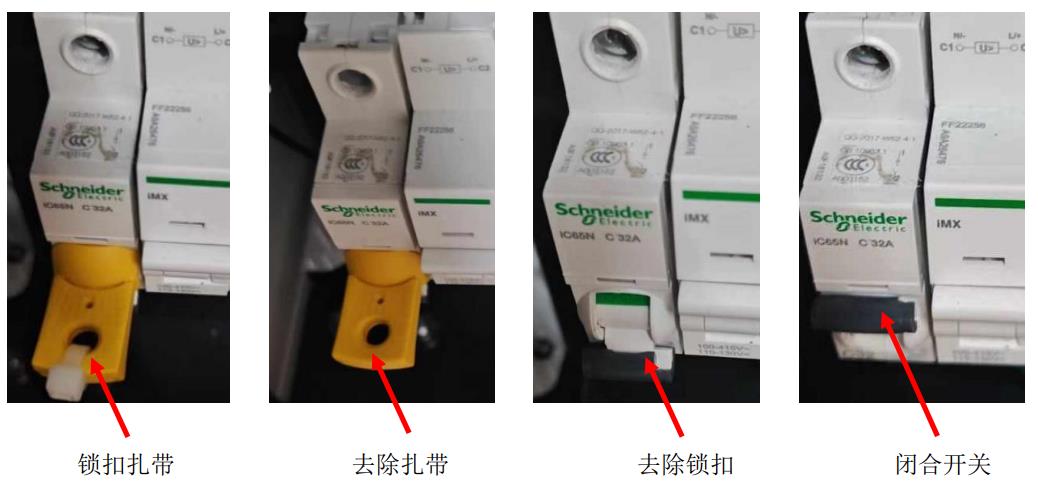

4.6 如果装置液晶操作无响应，可以按照下述操作手动切换普通市电。

a.打开装置侧边柜门，找到带黄色锁扣的断路器，剪除锁扣上的扎带；

b.去除黄色锁扣，漏出断路器开关，将断路器开关闭合，装置切换到市电输出 ;

具体操作如下图所示：

温馨提示：该模式下无安全电输出，不具备功能特点描述特性，请一定要注意用电安全哦！

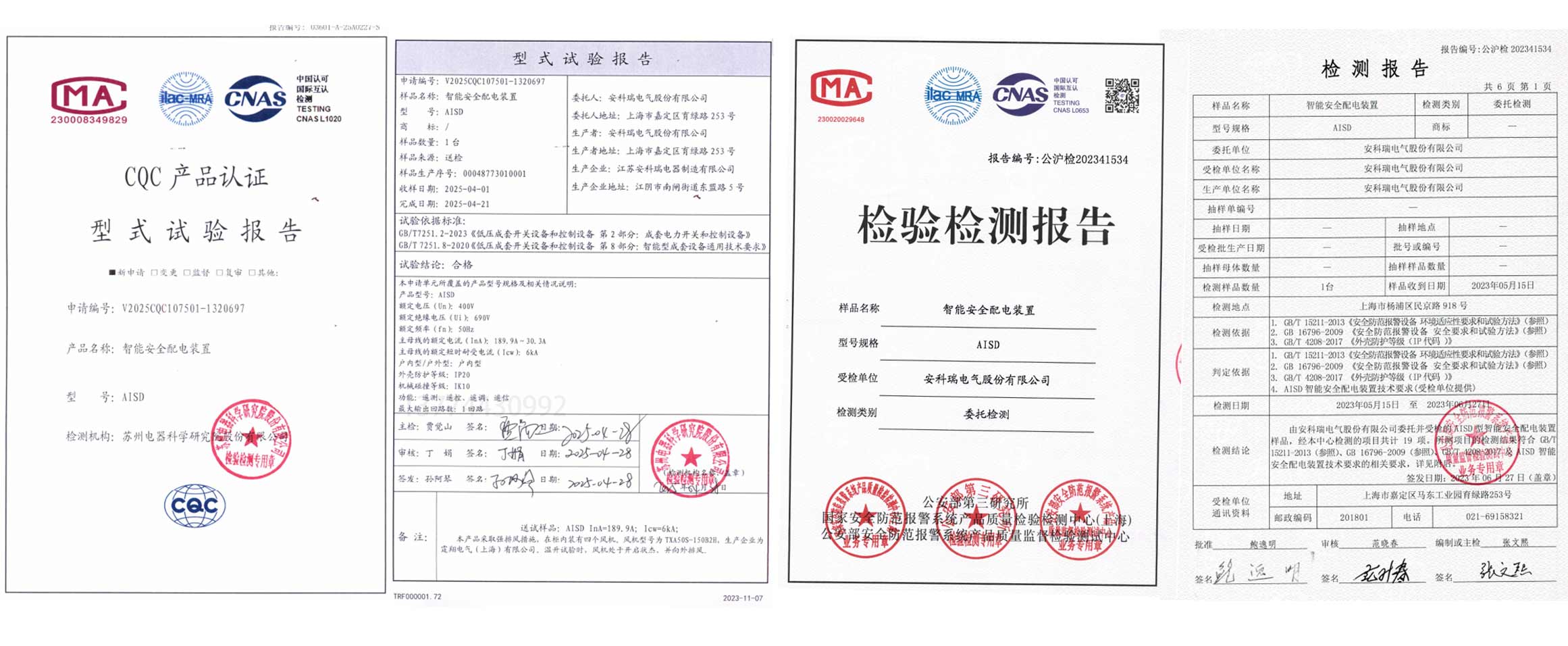

4.7 检测报告

五.总结

安科瑞AISD系列智能安全配电装置创新采用隔离供电技术，从根本上解决了低压配电系统中的漏电、触电和电气火灾等安全隐患。该装置具备六大核心功能：电不起火、电不伤人、电不漏电、供电连续、电参量测量和远程监控，可实现单相接地故障不断电、人体误触火线不伤人的安全保障。产品符合DB43/T 2064-2021标准，支持4G无线通讯和云平台远程监控，广泛应用于各类需要高等级用电安全的场所，比如：加油站、学校、养老机构、家庭、宾馆、银行等场所，为低压配电系统提供了方位的智能安全保护解决方案！
