一套平台收口：AcrelEMS如何实现数据中心PUE自动计算与能效管理

做数据中心的朋友最近应该都有感觉：能效审查越来越严，报批材料里 PUE、绿电占比这些指标，一个都绕不开了。

这不是某个地方的特殊要求，而是国家层面的硬约束。今天想把安科瑞这套数据中心配电监测方案结合现行政策，拆开来聊一聊，为什么配电监测正在从“加分项”变成“必修课”。

一、先把政策说清楚：三个数字要记住

2024年7月，四部门联合印发《数据中心绿色低碳发展专项行动计划》（发改环资〔2024〕970 号），明确提出：到 2025年底，全国数据中心平均电能利用效率（PUE）降至1.5以下，整体上架率不低于60%，国家枢纽节点新建数据中心绿电占比超过80%。

到2026年，要求进一步收紧：新建大型数据中心PUE要降到1.25以内，国家枢纽节点不得高于1.2，既有数据中心需在2030年前完成改造达标。2026年度国家绿色算力设施评选更是把 PUE 必须达到《数据中心能效限定值及能效等级》（GB 40879）2级以上、绿电电量占比、碳利用效率、上架率等多项指标纳入了统一考核。

2026年4月，中办、国办印发《关于更高水平更高质量做好节能降碳工作的意见》，再次点名「推进算力、通信基站和机房等基础设施节能降碳改造，推动设备选型、制冷架构、机柜功率密度、系统智能运行策略等优化升级」。

大白话就是：新建项目，PUE不达标就很难过审；存量机房，2030 年前必须改到位。而 PUE 这个指标，分子分母全是电——它的前提，是先把每一度电都看清楚。

二、PUE 是算出来的，不是抄出来的

很多机房的 PUE 是月底拿总电表读数除一下IT电表读数得出的，误差大、颗粒度粗，审查的时候拿不出过程数据。

真正的PUE管理，要落到回路和机柜：IT 设备吃了多少电、制冷吃了多少、供配电损耗了多少，每一项都要有独立计量和同环比分析。这就是配电监测要解决的第一个问题——先有数据，再谈优化。

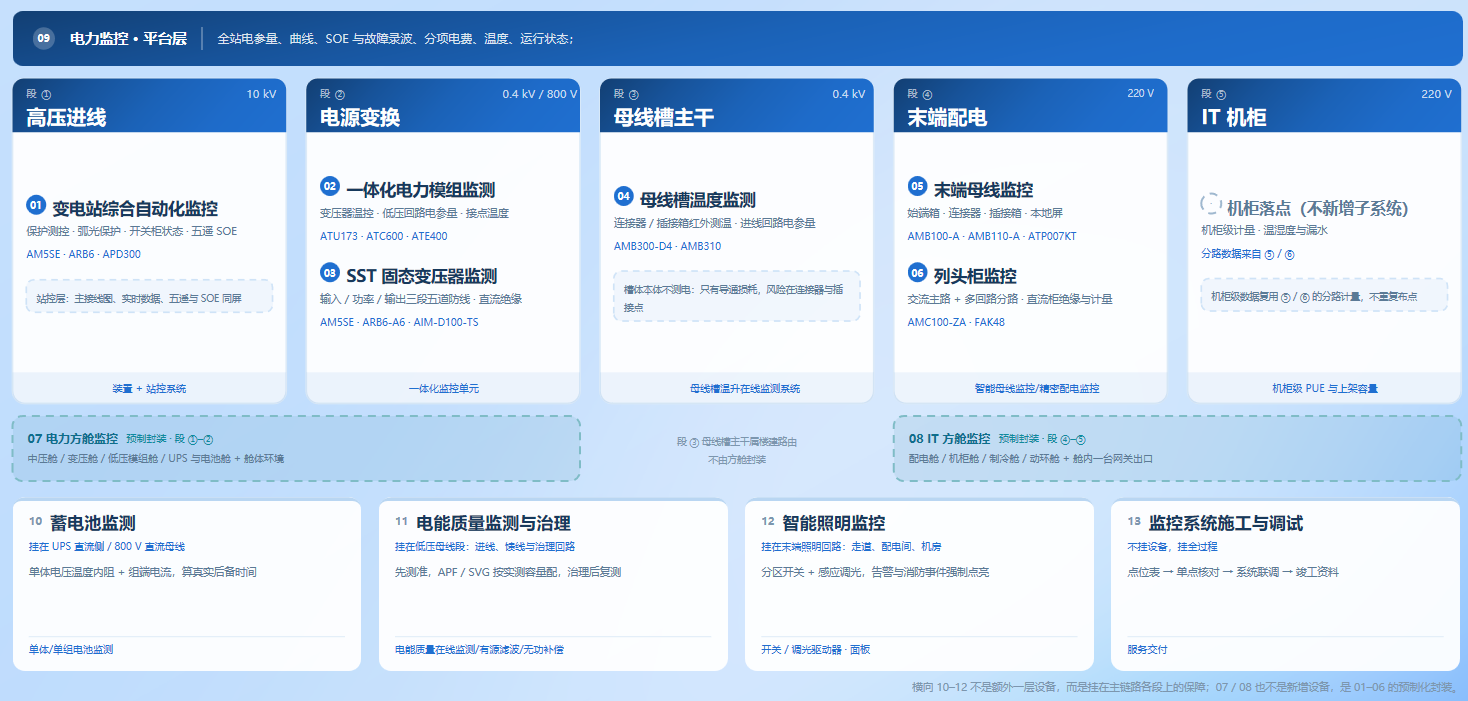

安科瑞的思路很直接：不按设备罗列，按电流走向布置监测点。电从10kV 进线进来，到最后送进IT机柜，沿途六段链路，各就各位。

第一段：变电站，从进线开始盯

高压侧用AM5SE保护测控装置加 ARB6弧光保护：五遥、SOE 事件顺序记录、故障录波，跳闸之后可以按毫秒还原动作时序；弧光保护 30 路探头、10 路跳闸出口，柜内故障 7.8 毫秒内双判据切除。数据中心最怕的瞬间掉电，很多时候就争这几毫秒。

第二段：一体化电力模组，监测随设备出厂

现在很多新建项目把变压器、低压柜、UPS 做成可整体运输的电力模组。安科瑞的 ATU173 监控主机直接装在模组里，电参量、接点温度、柜内环境出厂即通，现场只核对地址——一台主机带三台从模块，串口级联，省掉大量逐柜布线。

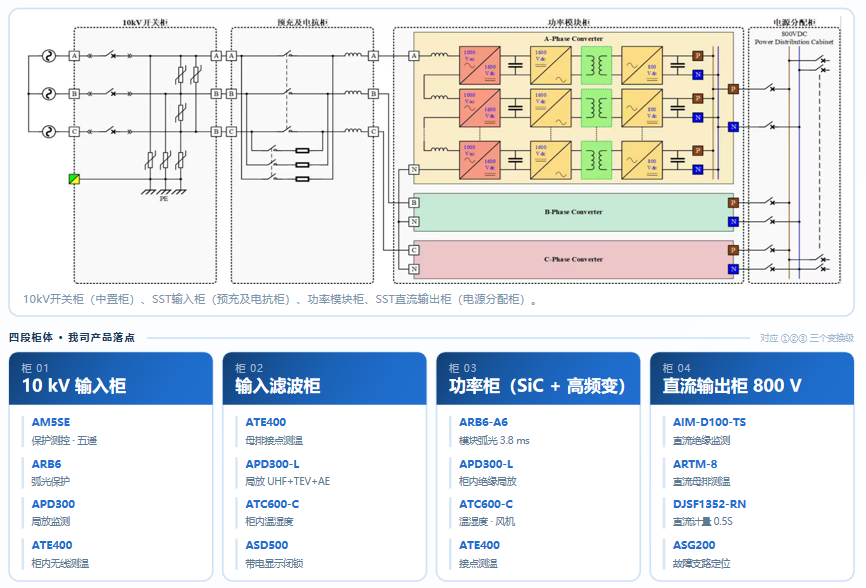

第三段：SST 固态变压器，新路线也有新测法

10kV一次直转800V直流的SST 路线，方案里已经有成熟落点：中压侧沿用与常规变电站同一套保护测控逻辑，功率柜增加模块级弧光（3.8 毫秒），直流侧补上绝缘监测、母排测温、直流计量三项。新架构不等于新风险盲区。

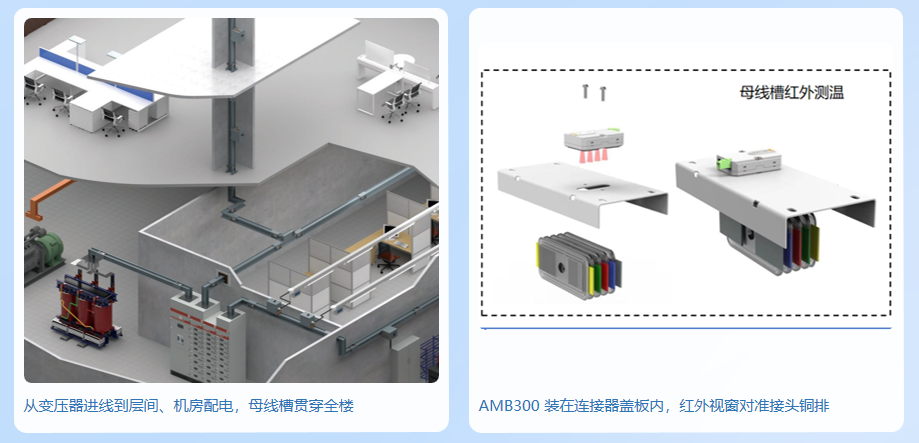

第四段：母线槽，盯住连接器温升

母线槽本体很少出事，出事的几乎都是连接器和插接点。AMB300 红外测温模块装在连接器盖板内，非接触对准接头铜排，不断电、不改一次回路，存量母线也能改造；AMB310 手拉手级联、一键自动编址，调试量大幅下降。

第五段：末端配电，小母线和列头柜二选一

小母线方案配电做到机柜正上方，省掉列头柜和地板下线缆，同面积可以多放一到两台机柜；列头柜方案更成熟、性价比高，适合改造和中低密度场景。两条路监控口径统一：始端箱看整条母线的总量，插接箱看单个机柜，上下两级账可以互相校核，哪台设备在吃电，落到具体回路。

第六段：机柜级，PUE 的最后一公里

机柜级计量、温湿度、漏水监测，数据直接复用末端分路计量，不重复布点，支撑机柜级 PUE 和上架容量管理。这个颗粒度，才经得起节能审查和绿色算力设施评选的核查。

三、预制化交付：方舱里没有「新设备」

这两年预制化 Modular 数据中心很火。安科瑞的做法是把前面的监测能力做进两个预制形态：电力方舱（中压舱、变压舱、低压模组舱、UPS 与电池舱）和 IT 方舱（配电舱、机柜舱、制冷舱、动环舱）。

值得强调的一点是：方舱里没有一种「新设备」，全部是前面讲过的柜与模组；方舱新增的是舱体环境监测（温湿度、烟感、漏水、消防）和一个对外出口——整舱所有设备走一台 ANet 网关、一份点表上平台。整舱吊装移位后，点表结构不变，改个设备地址就能重新上线。

四、三件容易被忽略的事

① 电 池：  市电断了，UPS能撑多久，取决于电池还能不能放出容量。ABAT100 系列做到单体级监测——每只电池的电压、温度、内阻单独采集，落后单体定位到具体一只；配合SOC/SOH 和内阻趋势分析，算出的是真实后备时间，而不是铭牌标称。

② 电能质量： UPS切换、变频设备启动造成的是电压暂降，平均值看不出来。APView500电能质量在线监测装置记录事件前后波形，既分析原因，也能界定是电网侧还是负载侧的问题；APF、SVG 按实测谐波容量配置，治理后用同一套指标复测——先测准，再治理，闭环验收，测不准的治理就是浪费。

③ 施工调试： 监控系统做得好不好，三分设备、七分交付。方案里把「点位表、单点核对、系统联调、竣工资料」写成了标准动作，设计、施工、调试缺一不可，系统能独立运行才算交付完成。

五、平台层：一套系统收口

所有数据最终汇到 AcrelEMS 企业微电网能效管理平台：电力监控、电气安全、电能质量、环境监测、智能照明、母线槽与列头柜监测收进一个平台，IT 与非 IT 能耗分开统计，PUE 自动计算，能耗同环比、趋势分析、能源流向、电费统计直接出报表，同时预留 Modbus-TCP、104 等标准接口对接 DCIM 和第三方平台。

政策在变、指标在加，但底层逻辑没变：看得清每一度电的去向，才管得住 PUE，才扛得住审查，省得下电费。

随着政策持续收紧，PUE与绿电占比成硬约束，配电监测由加分项变必修课。安科瑞按电流走向布点，覆盖变电站、电力模组、SST、母线槽、末端配电至机柜六段链路，实现分项计量与机柜级管理；配合预制化方舱、电池与电能质量监测及统一平台，让每度电可看清、可核算、可优化，支撑PUE达标与节能审查。

参考政策：《数据中心绿色低碳发展专项行动计划》（发改环资〔2024〕970 号）、《关于更高水平更高质量做好节能降碳工作的意见》（2026 年）、《数据中心能效限定值及能效等级》（GB 40879）
