驱动供配电体系转型 , ATU一体化智能监控系统如何赋能智算中心？

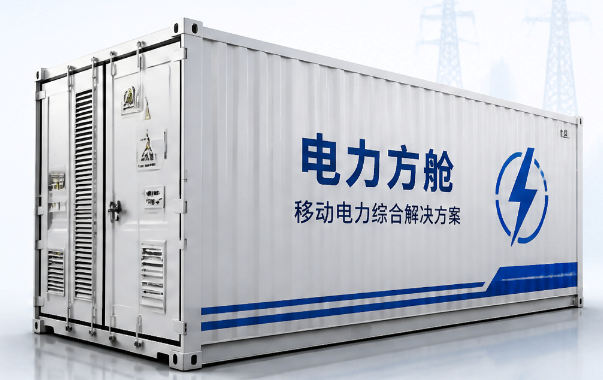

一. 什么是“电力方舱”？

电力方舱，可以理解为一个高度集成化、预制化、可移动的“超级电力插座”。它将复杂的配电系统从传统的“现场施工工程”转变为“工厂预制产品”，是一个集发电、变电、配电、储能、智能控制等多种功能于一体的集装箱式工作站。它的核心价值在于将电力设备的安装、调试等工作在工厂内提前完成，现场只需简单吊装和接驳即可快速投入使用。

二. 常见应用场景

2.1 数据中心与算力中心：这是当前较为热门的应用之一。专为智算中心、云计算中心研发的电力方舱，能快速满足GPU机柜的高功率和频繁扩容需求。

2.2 应急与临时用电: 抢险救灾( 在自然灾害导致电网受损时，可快速部署提供应急电源); 重要活动保电(为大型赛事、会议等提供高质量、不间断的电力保障); 电网检修与改造 (在电网升级改造时，为居民提供临时供电，实现用户“零感知”停电 ).

2.3 新基建与新能源: 5G基站 (可为5G通信基站提供快速、灵活的供电方案 ); 新能源项目 ( 可与光伏、储能等结合，构建“光储充"一体化微电网系统 ); 临时工地与商业活动 ( 适用于建筑工地、临时厂房、商业庆典、户外演出等需要临时用电的场所 )

2.4 特殊与偏远地区：在电网难以覆盖的农村、山区、海岛等，可作为独立的供电系统。恶劣环境( 在矿山、油田、深海等环境恶劣、施工困难的地方，方舱的预制化和高防护等级优势明显 )。

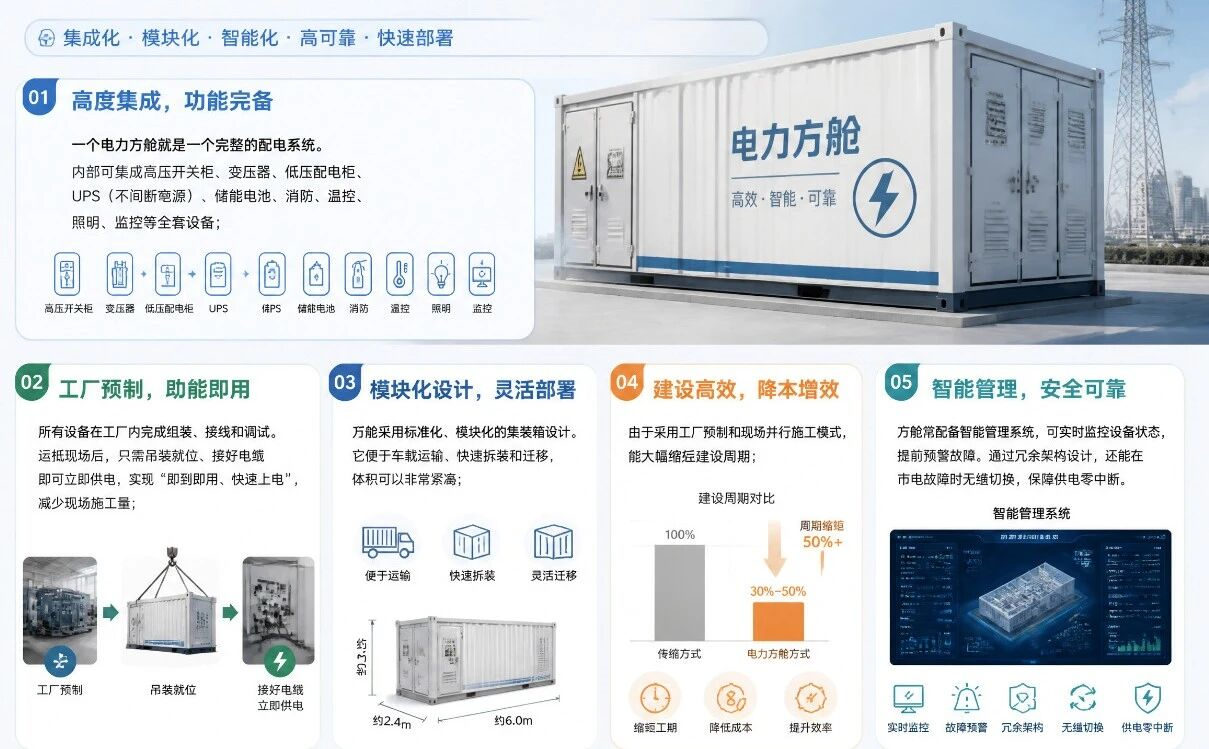

三 "电力方舱“的”特点与优势

3.1高度集成，功能完备：一个电力方舱就是一个完整的配电系统。内部可集成高压开关柜、变压器、低压配电柜、UPS（不间断电源）、储能电池、消防、温控、照明、监控等全套设备；

3.2 工厂预制，即插即用：所有设备在工厂内完成组装、接线和调试。运抵现场后，只需吊装就位、接好电缆即可立即供电，实现“即到即用、快速上电”，减少现场施工量；

3.3 模块化设计，灵活部署：方舱采用标准化、模块化的集装箱设计。它便于车载运输、快速拆装和迁移，体积可以非常紧凑；

3.4 建设高效，降本增效：由于采用工厂预制和现场并行施工模式，能大幅缩短建设周期；

3.5 智能管理，安全可靠：方舱常配备智能管理系统，可实时监控设备状态，提前预警故障。通过冗余架构设计，还能在市电故障时无缝切换，保障供电零中断。

四. ATU一体化电力模组智能监控系统4.1 产品概述ATU 一体化电力模组智能监控系统作为高集成化人机交互终端，是专为现代数据中心打造的“智慧大脑”，集数据采集、数据分析、状态监控、智能告警与本地管控于一体，能够对变压器单元、供配电单元（UPS 输入输出柜、母联柜、配电柜、维旁柜）、制冷单元（空调）、系统环境、系统安全（消防、门禁）等进行集中智能监控，将传统分散、被动的电力运维模式升级为集中、主动预防的智能化管理体系，并通过统一接口将监控参数上传到后台集中监控装置。

4.2 .应用场景

核心应用场景是数据中心与智算中心，为关键业务提供“高效、可靠、可视”的电力保障。随着AI和大数据技术的发展，数据中心算力需求急剧攀升，驱动供配电体系从传统分立式向一体化电力模组转型，本方案专注于数据中心电力模组场景，实现从高压进线到末端馈线的全链路状态感知。

4.3 解决方案详细介绍

架构图展示

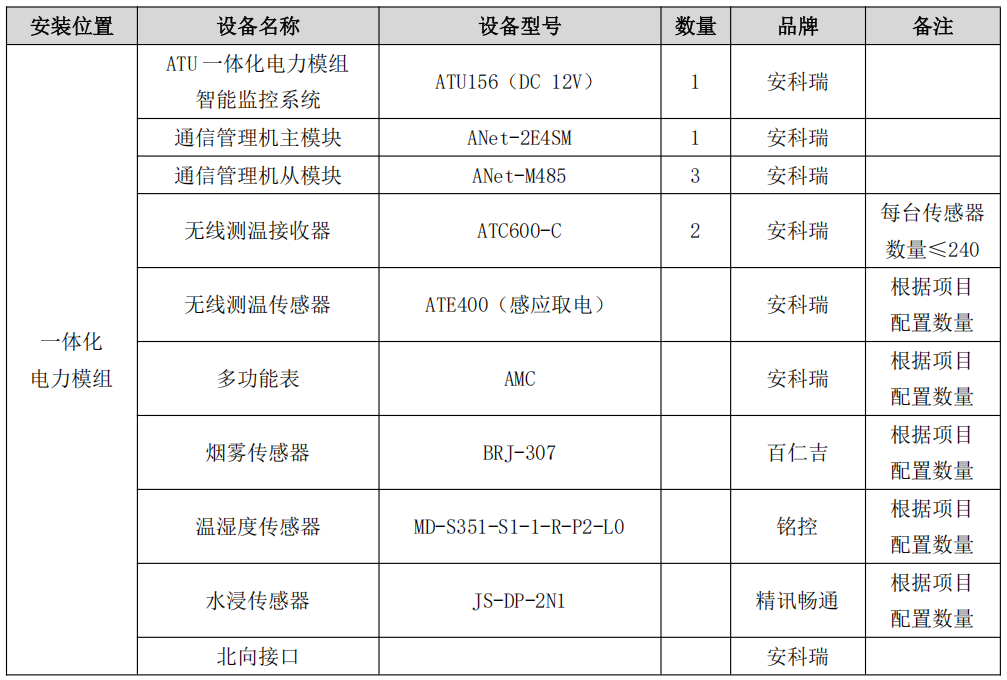

配套产品明细

4.4 系统界面展示

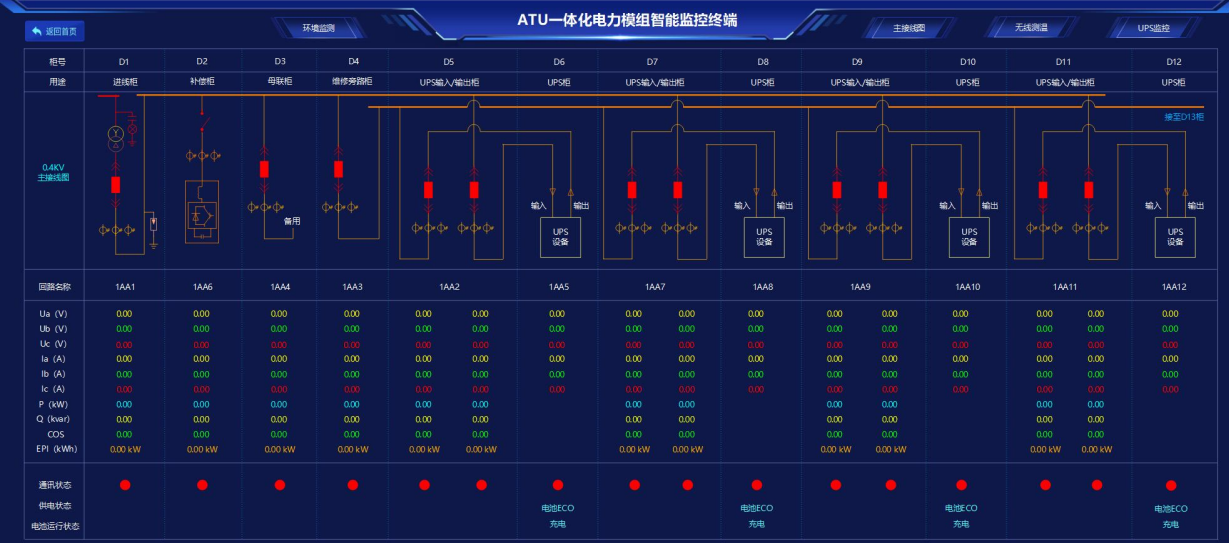

（1）全链路可视化管控

展示整个配电系统的单线图，并通过遍布于市电输入、变压器、UPS、蓄电池、旁路、输出配电直至末端馈线的方位传感器网络，实时采集电压、电流、功率、开关状态、设备健康度等全维度数据，进行直观展示。

（2）UPS监测

UPS是一体化电力模组的核心模块，ATU一体化电力模组智能监控系统通过采集关键电气参量、蓄电池组总电压与充放电电流，确保电池状态可视可控;同时对整流器、逆变器、充电器、静态旁路、控制板等核心部件的运行状态进行监测，一旦出现风扇故障、过载、旁路异常或通讯中断等异常，立即触发分级告警，保证设备健康。

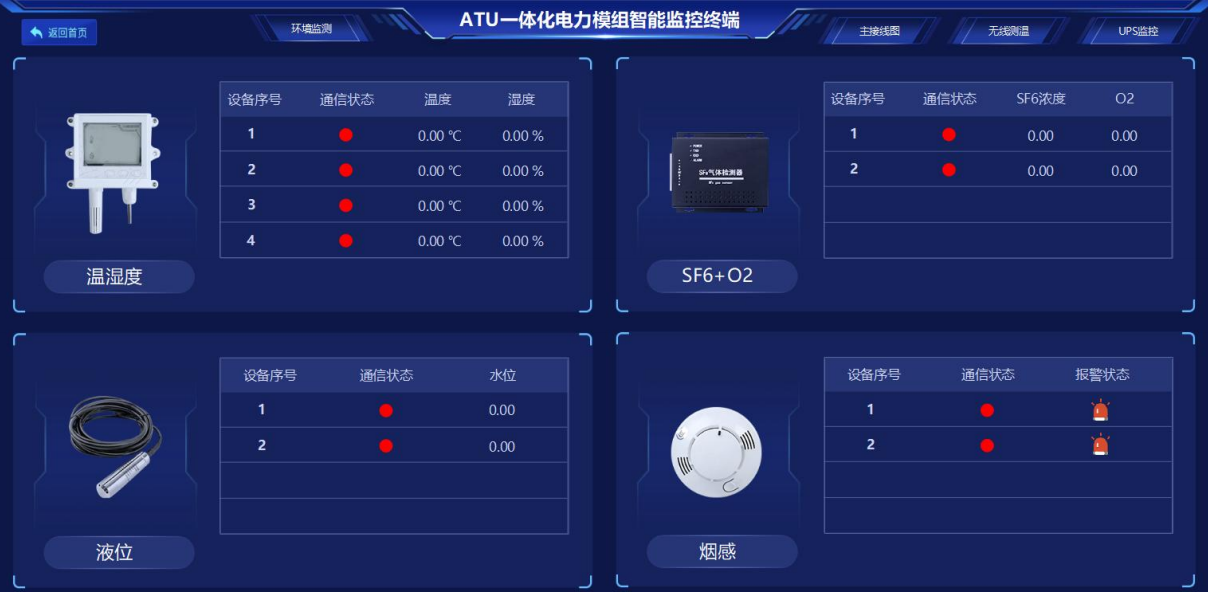

（3）环境感知

对柜内关键连接点的温度进行实时侦测，提前预警过热风险;并联动温湿度、漏水、门禁等环境传感器，一但产生温度越限、漏水报警、烟雾报警等信息，及时定位并联动空调、消防系统，做到事故预防，实现方位防护。

（4）实时告警

有实时告警功能，能够对配电系统中开关量变位、故障告警、系统告警、遥测数据越限等事件做出告警，当系统出现电压骤降、开关跳闸、设备过载等异常时，监控系统能立即捕捉故障波形，并自动上报告警事件以及具体位置。告警形式包括图元闪烁、弹出事件报警窗口、语音告警、短信告警、声光报警器报警等。

（5）曲线查询

可直接查看各电参量曲线，包括电流、电压、有功功率、无功功率、功率因数、温度等曲线，并统计该曲线查询范围内最大值、最大值发生时间、最小值、最小值发生时间、平均值等。

（ 6 ）表查询

可以查询各回路或设备指定时间的运行参数，报表中显示电参量信息应包括:各相电流、电压、总功率因数、总有功功率、总无功功率、正向有功电能、温度值等，可以按照日、月、年的格式进行查询、导出、打印。

（8）用户权限管理

ATU一体化电力模组智能监控系统为保障系统安全稳定运行，设置了用户权限管理功能。通过用户权限管理能够防止未经授权的操作，可以定义不同级别用户的登录名、密码及操作权限，为系统运行、维护、管理提供可靠的安全保障。

（7）性能参数

（8) 外观尺寸

五. 总 结

电力方舱是集成发电、配电、储能等功能的可移动集装箱式电力工作站，依托工厂预制、模块化设计，实现现场快速部署，具备高效节能、安全可靠等优势，广泛应用于算力中心、应急保电、新能源建设、偏远地区供电等场景。

ATU智能监控系统作为其“智慧大脑”，可实现电力设备全链路可视化监测、故障告警、数据统计及权限管理，推动电力运维向智能化、主动化升级，大幅提升供电稳定性与运维效率。实现全链路可视化、UPS监测、环境感知与实时告警,为数据中心等场景提供高效、可靠的电力保障。
