为什么说抑制谐波是电气安全最后一道关？深度拆解新国标下的安防保护器产品

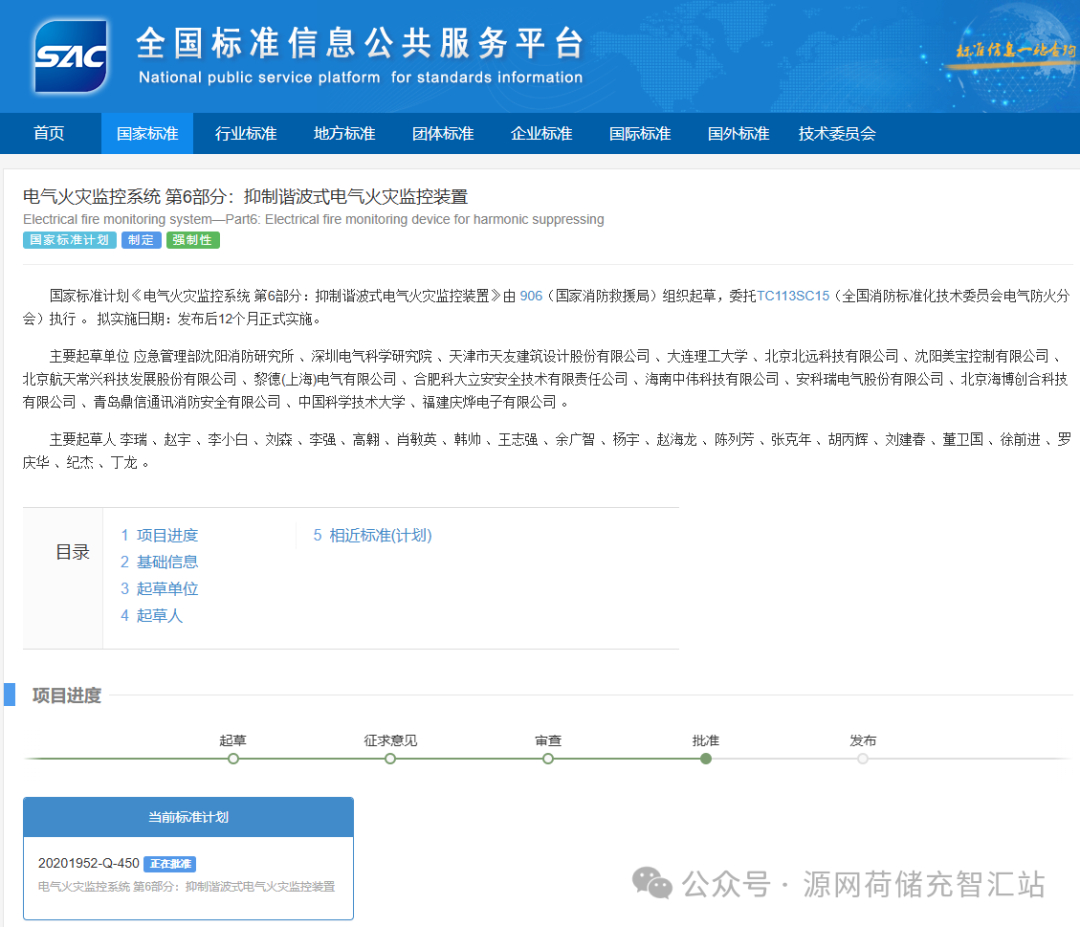

国家标准计划《电气火灾监控系统 第6部分：抑制谐波式电气火灾监控装置》由 906（国家消防救援局）组织起草，委托TC113SC15（全国消防标准化技术委员会电气防火分会）执行 。 拟实施日期：发布后12个月正式实施。

二 . 谐波引发火灾的主要原因 ？

2.1 谐波导致中性线过载发热

原因：三相四线制系统中，基波电流在三相平衡时中性线电流为零。但3的整数倍次谐波（3、9、15次等）在三相中相位相同，在中性线上算术叠加，导致中性线电流可能达到相电流的1.5倍甚至更高。

中性线设计通常与相线相同截面，长期过载导致导线严重发热；绝缘层熔化、碳化，引发相间短路或对地短路；典型场景：办公楼、商场、数据中心等大量使用单相整流设备（电脑、LED灯、变频空调）的场所。

2.2 谐波引发变压器过热

原因：谐波电流增加变压器的铜损（绕组发热）；谐波产生高频磁通，增加变压器铁损（涡流和磁滞损耗）；变压器磁芯产生集肤效应，局部过热

2.3 谐波引起电容器谐波谐振与爆炸

原因：电力电容器与系统电感在某些谐波频率下形成并联或串联谐振；谐振状态下，谐波电流被放大数倍至数十倍；电容器过电流、过电压运行

2.4 谐波导致开关柜触头接触不良发热

原因：谐波电流产生高频集肤效应，电流集中在导体表面；断路器触头、接线端子接触电阻因高频电流而显著增加

2.5 谐波导致开关柜触头接触不良发热

原因：谐波电流产生高频集肤效应，电流集中在导体表面；断路器触头、接线端子接触电阻因高频电流而显著增加。

2.6 谐波导致保护装置误动作或拒动

原因：谐波干扰继电保护装置采样电路，导致采样失真断路器、漏电保护器在谐波环境下误动作或失去保护功能。

谐波引发的电气火灾是典型的“看不见的火灾”其隐蔽性和累积效应使其成为工业与建筑配电中不容忽视的安全隐患。通过谐波监测、有效治理和规范设计，才能从根本上消除这一隐形火源。

三. 针对性产品解决方案

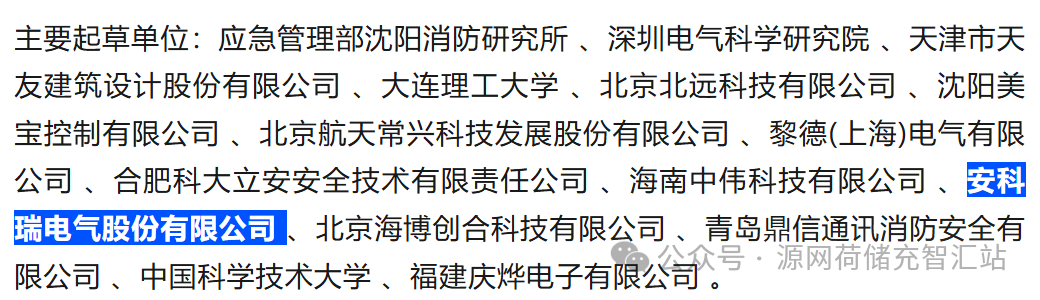

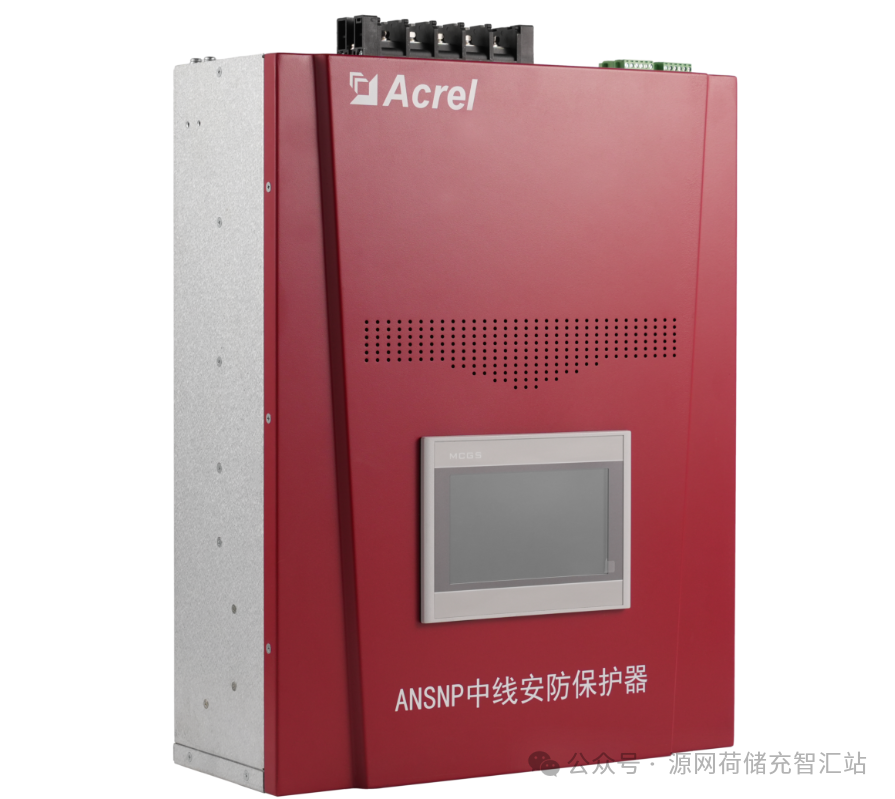

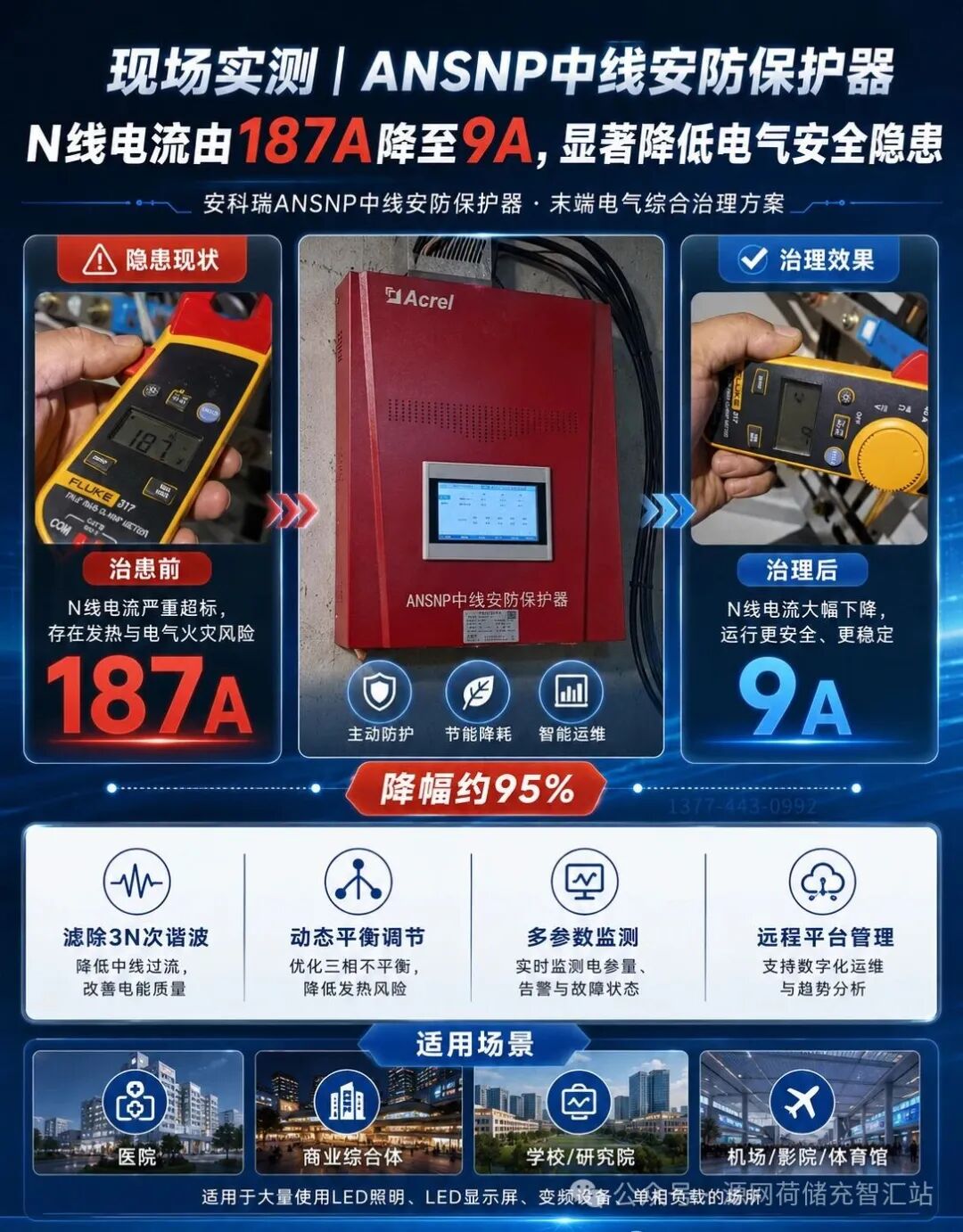

《电气火灾监控系统 第 6 部分：抑制谐波式电气火灾监控装置》国家强制标准待发布，作为《电气火灾监控系统 第 6 部分：抑制谐波式电气火灾监控装置》国家强制标准起草单位之一，安科瑞依托深厚技术积累，推出安科瑞终端电气综合治理装置—ANSNP中线安防保护器，以国标级技术一站式解决电气终端配电痛点。

ANSNP采用三级硬件层级架构，三层之间形成 “三级供电使能→二级供能使能→一级闭环自治” 的启动序列，以及 “三级硬线终断＞二级预警干预＞一级自适应降额” 的递进式深度防御体系，共同保障ANSP在严苛工业现场的可靠运行。

3.1 功能特点

① 对末端回路电流进行检测、分析，治理谐波及三相不平衡，可治理由3N次谐波和三相不平衡造成的N线电流过大问题消除其造成的电气火灾安全隐患 ;

② 末端配电系统智能稳压功能，漏电检测，温度检测 ;

③ 实现系统N线电流治理，同时具备谐波电流、无功功率、杂散电流、系统电流突变，谐波电流突变的抑制功能 ;

④ 系统节能功能， 降低系统线缆损耗,降低系统由于集肤效应引起的损耗问题，实现综合节能。同时可以提高系统的元件使用寿命，降低维修成本；

⑤ 无线数据传输功能及手机APP交互功能。

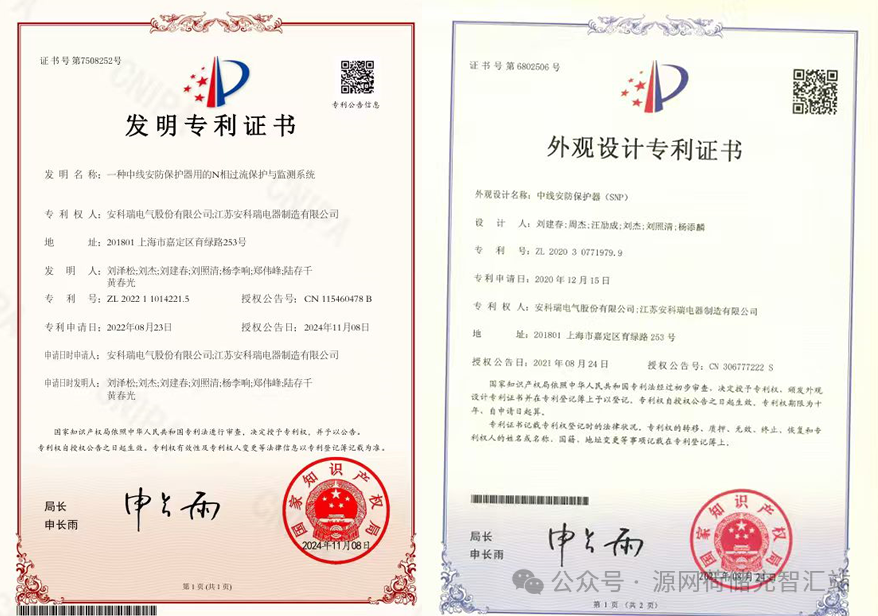

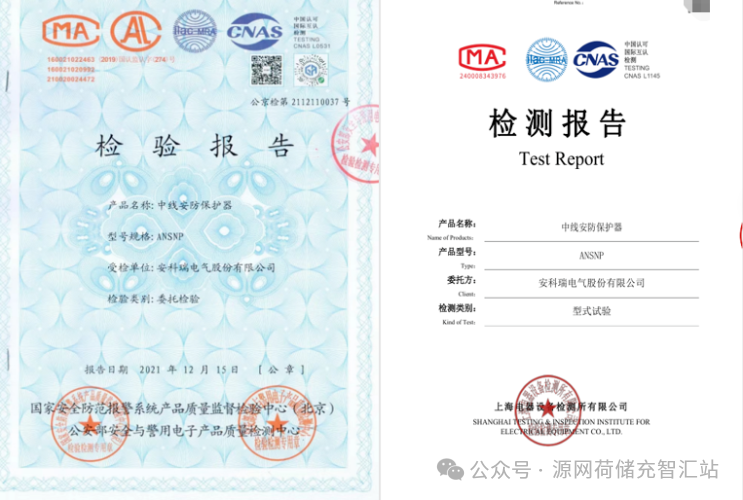

3.2 相关证书

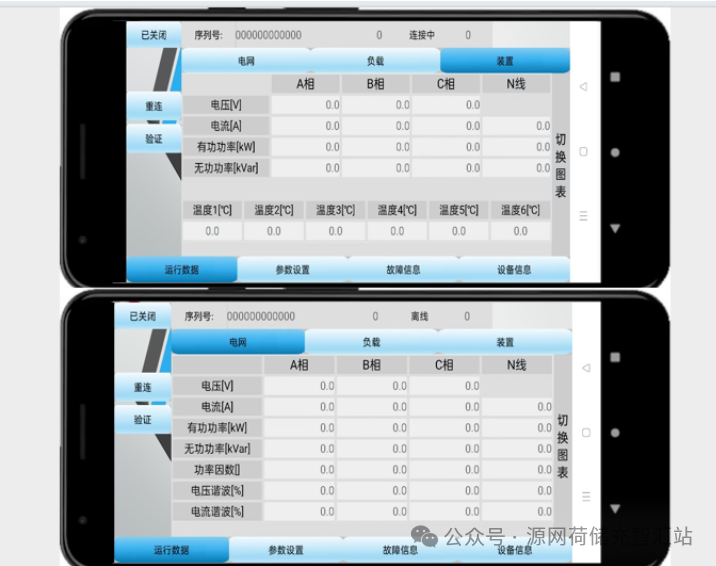

3.3手机APP

通过手机APP控制设备运行启停、参数设置和运行数据查询，方便运维管理和操作。（设备自带无线WiFi通讯，用于手机App近端监控 ）：仅支持安卓手机安装APP设备与手机距离1m~2m

手机APP显示：运行数据（电网/负载/装置）参数设置故障信息设备信息；

用户信息安全管理：对设备信息进行严格的系统用户口令加密，按节点对用户进行权限管理。

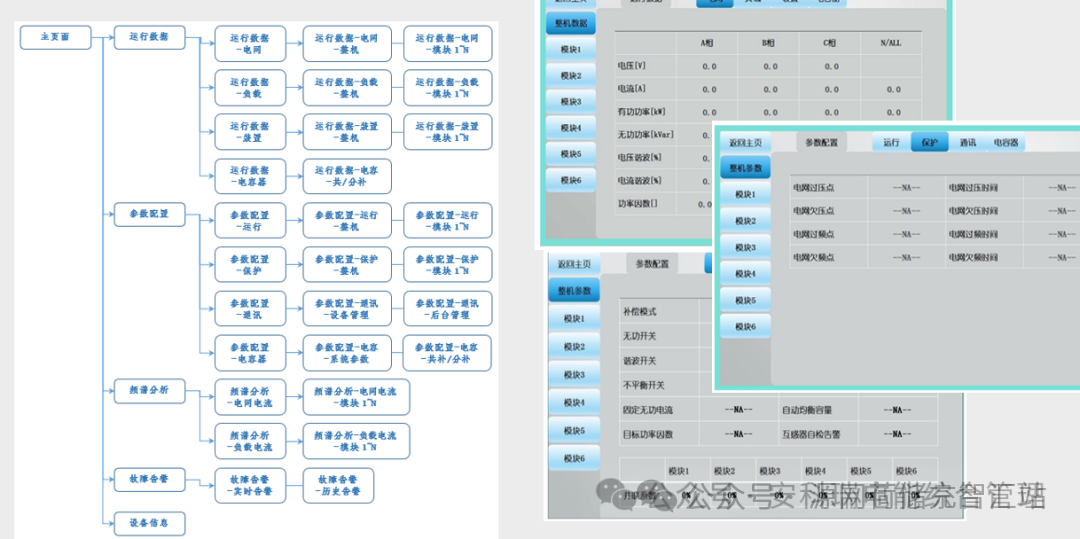

3.3 触摸屏页面

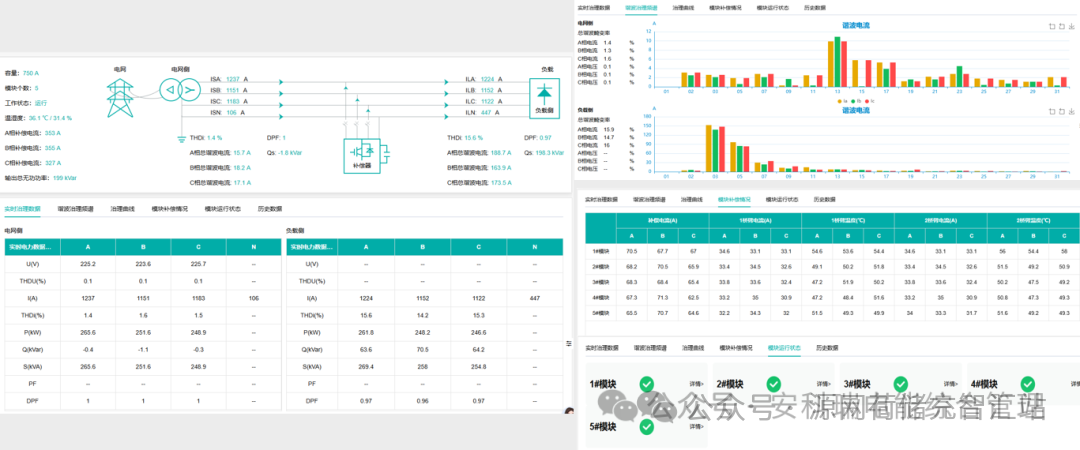

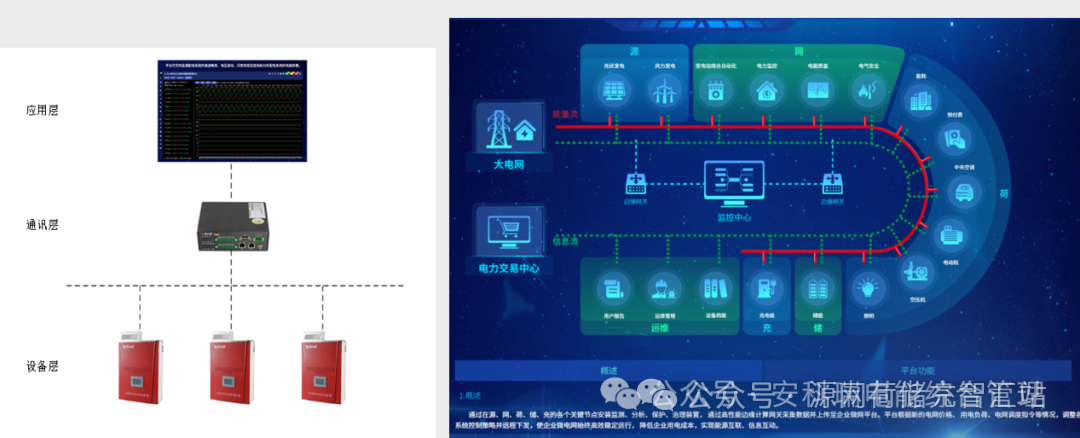

3.4 终端治理系统界面

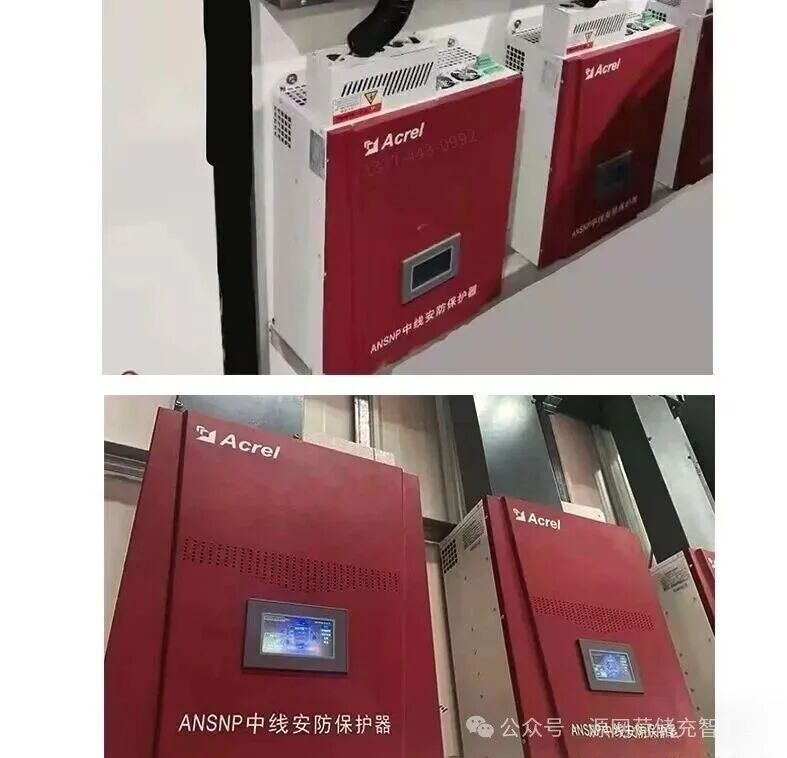

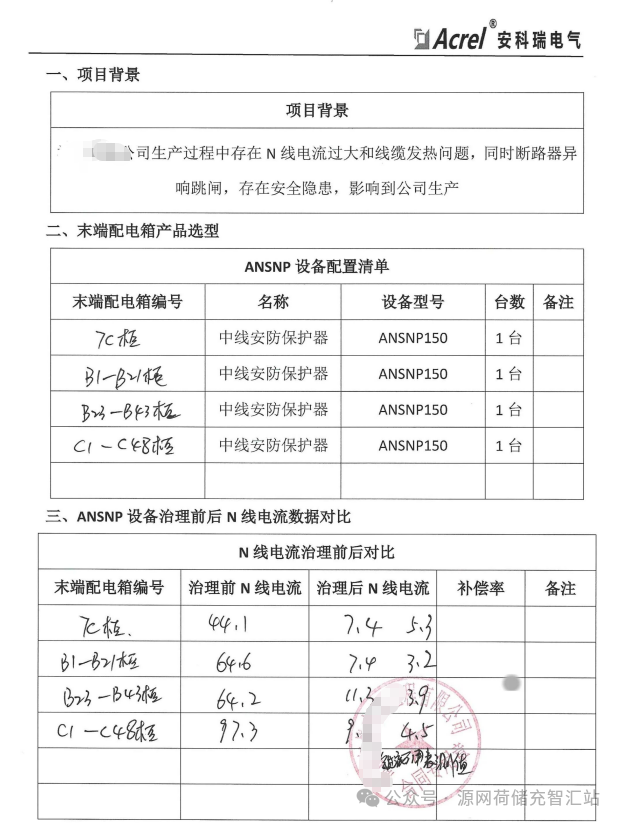

3.5 安装现场

3.6 应用场景

机场/体育馆/影剧院：照明灯光系统，音响系统；

学校/研究院：精密实验室，机房，数据中心；

医院：医用大型设备使用室,如手术室楼层，医学成像检验科，放疗科等；

商业综合体：大型LED屏幕，舞台调光系统，地下停车场充电桩区域；

制造业：中小型制造业 。

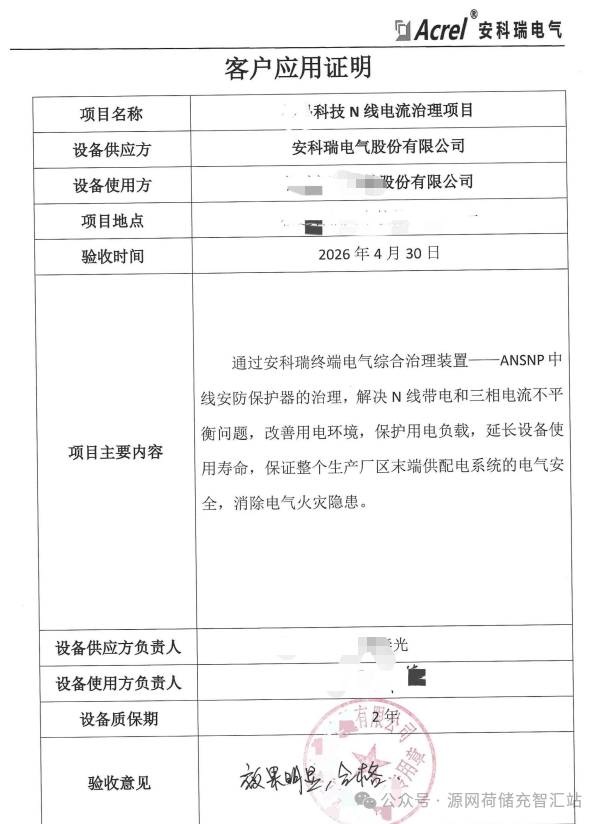

谐波是配电系统中“看不见的火灾隐患”，其导致的中性线过载、设备过热及保护装置失灵，是电气火灾的主要诱因。谐波会引发中性线过载、变压器过热、电容谐振、设备接触发热及保护装置误动等问题，形成隐蔽电气火灾隐患。作为国标起草单位，ANSNP中线安防保护器，具备谐波治理、稳压测温、智能运维、节能降耗等多重功能，适配多类场景，可从源头解决终端配电安全痛点，消除谐波引发的火灾隐患。适配工厂、商业综合体、医院、学校等大量使用LED照明、LED显示屏、变频设备、单相负载多的场景，用真实项目数据、用户的使用证明为配电安全保驾护航 。
