省时省力更省心！无线测温让高压设备高温隐患无处遁形

变电站母线、电缆、断路器等运行设备由于长期工作在高电压、大电流环境条件下，对各设备温度的监测维护是保证电网可靠工作不可少的环节。尤其是高压开关柜、组合电器等封闭式运行设备，自身散热条件较差，而且依靠人工定期测温的方法很难完成对柜内设备温度的直接测量和在线监测。由于缺乏行之有效的设备温度在线监测预警系统，近年来关于变电站内设备运行温度过高造成的火灾事故时有报道，严重影响电网供电可靠性，同时也给电力企业造成了经济损失甚至是人身伤亡事故。

编辑

一、无线测温产品主要特点

1.1. 安装施工便捷，无需布线

采用无源取电 / 电池供电无线传感器，传感器直接绑扎、卡扣在触头、母排、电缆接头等测温点，施工工期短，不影响开关柜原有绝缘结构。

1.2. 绝缘安全，适配高压环境

采用射频无线传输（433MHz/2.4GHz），抗开关柜内电弧、互感器、变频器带来的强电磁干扰，高低压柜通用。

1.3. 无源型，使用寿命长（CT取电）

母排电流互感器感应取电，无需更换电池，适合长期不间断运行；减少柜内开盖检修频次。

1.4. 多点同步监测，点位覆盖全

一只收发器可对接240个测温传感器，可同时监测断路器触头、隔离开关、母线搭接处、电缆终端、刀闸、互感器接线端子等全部发热高危点。

1.5. 实时预警，多级告警机制

支持就地液晶显示、声光报警，同时上传后台监控系统；设置超温预警、温升速率预警、温差告警，区分轻微发热、严重过热故障，提前区分正常温升与故障发热。

1. 6. 数字化兼容，易接入电力监控平台

测温显示装置与显示触摸屏具备RS485、以太网通讯，标准Modbus协议，可直接接入能耗管理系统、变电站综自、配电室智能监控平台，实现远程在线查看温度曲线。

1.7. 测温传感器体积小巧，不占空间

传感器微型化，不阻碍散热不影响设备操作不改变开关柜原有防护等级。

二、无线测温应用的意义有哪些？

2.1. 安全层面：降低电气火灾、爆炸事故风险

高低压柜母线、触头过热是配电室、变电站、工商业配电房火灾主要的诱因。无线测温实现在线实时预警，从被动事后抢修转为主动事前预防，保障人员、配电设备、厂区建筑安全，尽量规避电弧伤人、设备烧毁重大安全事故。

2.2. 运维层面：降本增效，实现少人值守

① 减少每月 / 季度人工红外测温巡检人力成本，尤其适用于地下配电室、高压柜、变电站、数据中心等不易频繁巡检场景；

② 精准定位发热点位，不用整柜停电排查，缩短检修停电时长；

③ 无源免维护传感器大幅降低后期更换、开盖维护工作量。

2.3. 供电可靠性层面：减少非计划停电

接点过热会引发保护误动、母线短路、停电，造成生产停工、机房断网、楼宇断电。提前处理发热隐患，降低突发停电频次，保障工业生产、商业、民生、数据中心连续供电。

2.4. 数字化智能配电建设刚需哦

新型电力系统、智能变电站、零碳园区、绿色工厂标配在线测温监测；无线测温数据可接入能源管理EMS、电力监控、微电网等平台，是配电室智能化改造核心感知设备，满足电网、园区智能化验收标准。

2.5. 资产管理与设备使用寿命延长

持续高温会加速绝缘老化、铜排氧化、开关触头烧损。及时消除发热缺陷，减缓开关柜一次设备老化速度，延长高压断路器、母线、电缆使用寿命，减少设备更换投入。

2.6. 合规与风险管控价值

供电公司、化工、轨道交通、医院、数据中心等高可靠负荷场所，安监、电力运维规范要求关键配电设备具备温度在线监测手段；安装无线测温可满足安全检查、标准化配电室验收要求，规避安全监管处罚与事故责任风险。

三、 安科瑞无线测温硬件+系统解决方案

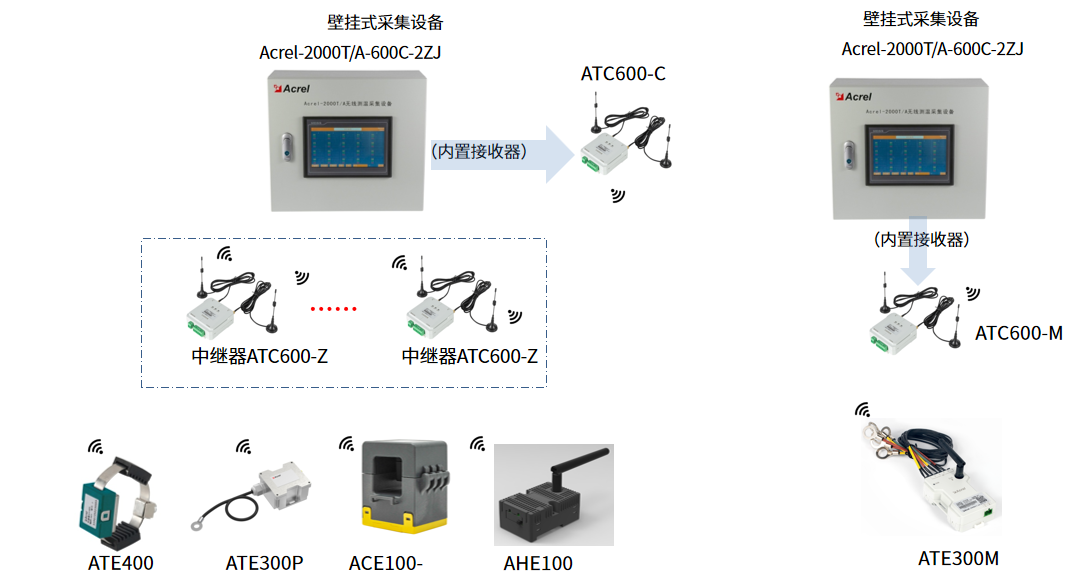

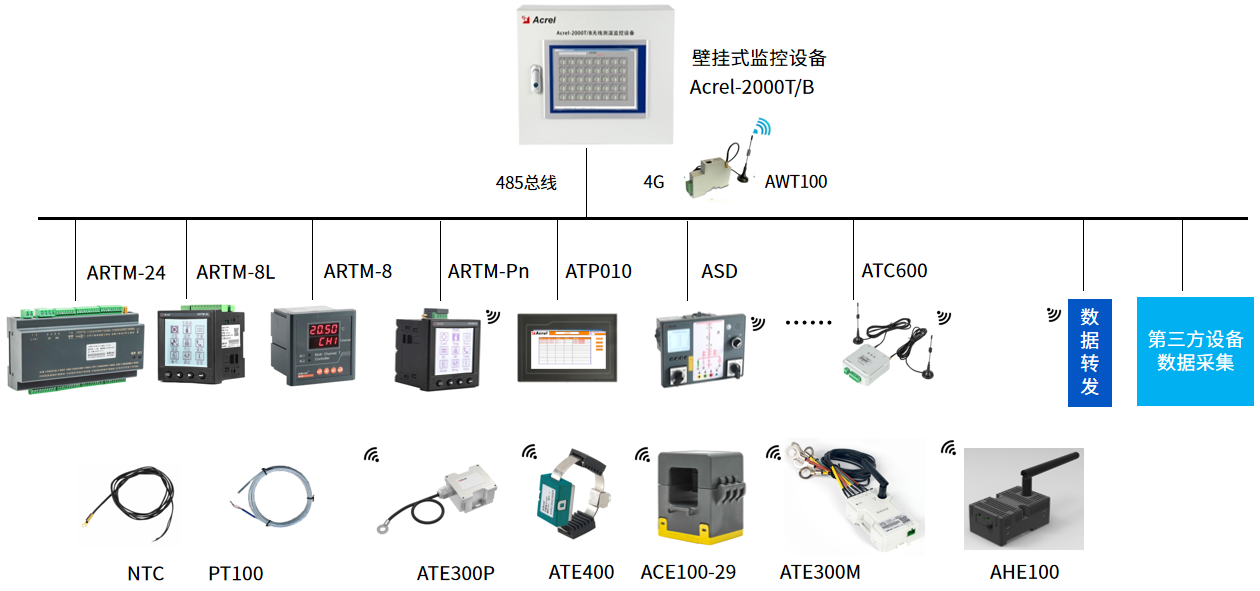

3.1 无线测温系统架构图：

编辑

3.2 无线测温就地壁挂式集中显示方案1

编辑

3.3 无线测温就地壁挂式集中显示方案2

编辑

四. 无线测温项目案例介绍

4.1 项目概述

某某光电科技股份有限公司是在航空、航天、舰船、兵器、铁路、电子、通讯、电力、电源等领域得到广泛应用，稳定、可靠的电力系统，是企业发展的重要保障， 因此，采用合理有效且数据可靠的温度检测技术对互感器、母线、电缆及动作开关触头等易发热部位进行温度实时在线监控，及时发现设备运行温度异常隐患并实现异常告警，对于保证变电站设备可靠运行具有十分重要的意义。

4.2 硬件方案

产品需求：该项目针对技术产业基地 A7、A8 楼配电室内的进线柜、馈电柜等87面低压柜进行安全温度监测，需配无线测温产品。具体要求如下：

供电方式：感应取电； 测温范围：-50℃~+125℃；每七面低压柜电气接点温度10寸触摸屏就地集中显示；低压馈电柜各支路3点测温；使用寿命不小于10年，测量精度为±1℃；

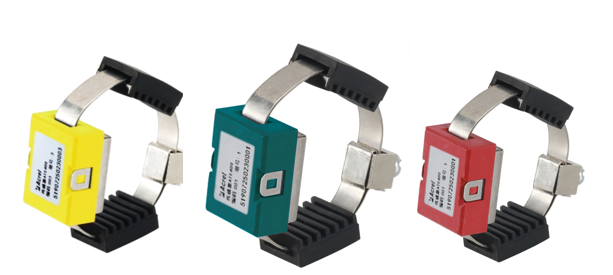

根据上述要求，无线测温产品如下表：

编辑

编辑

编辑

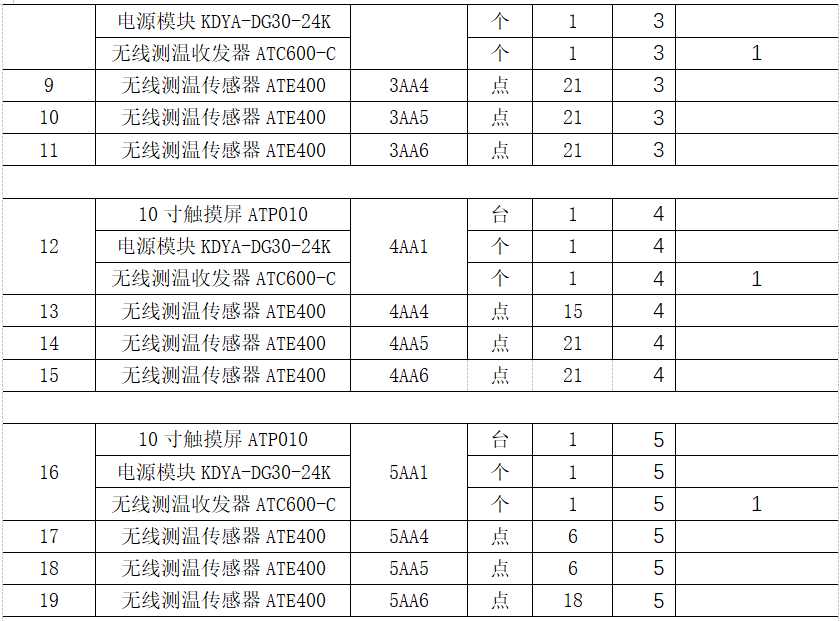

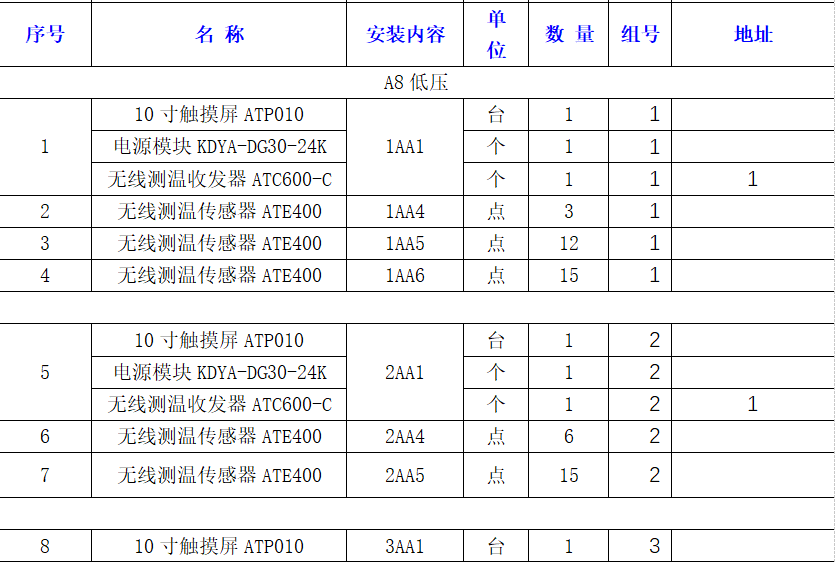

4.3 硬件明细清单

编辑

编辑

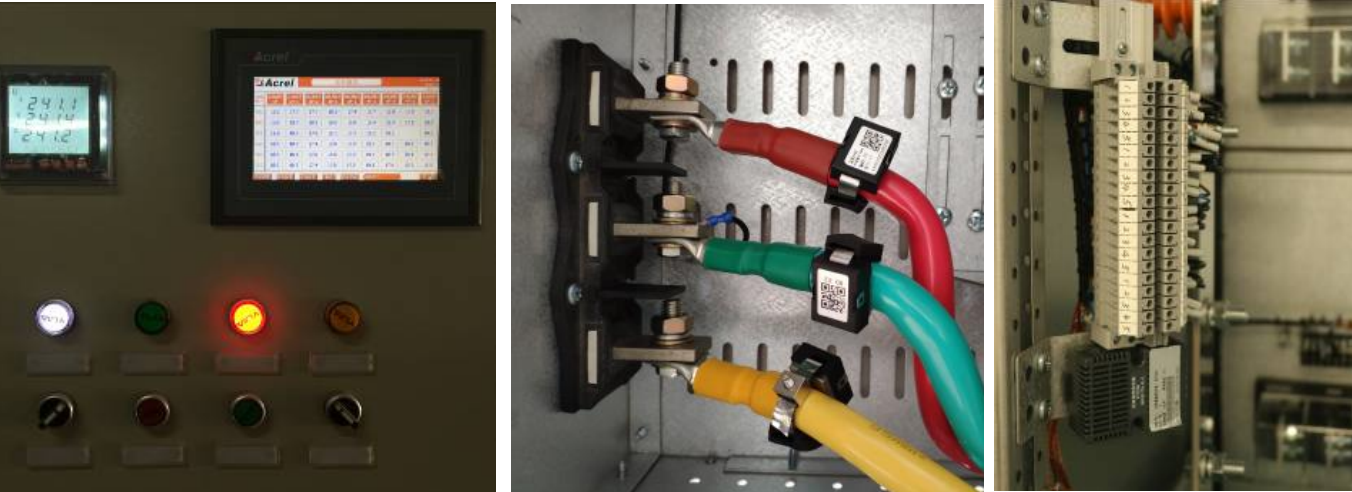

4.4 现场安装照片

编辑

五. 测温整体方案

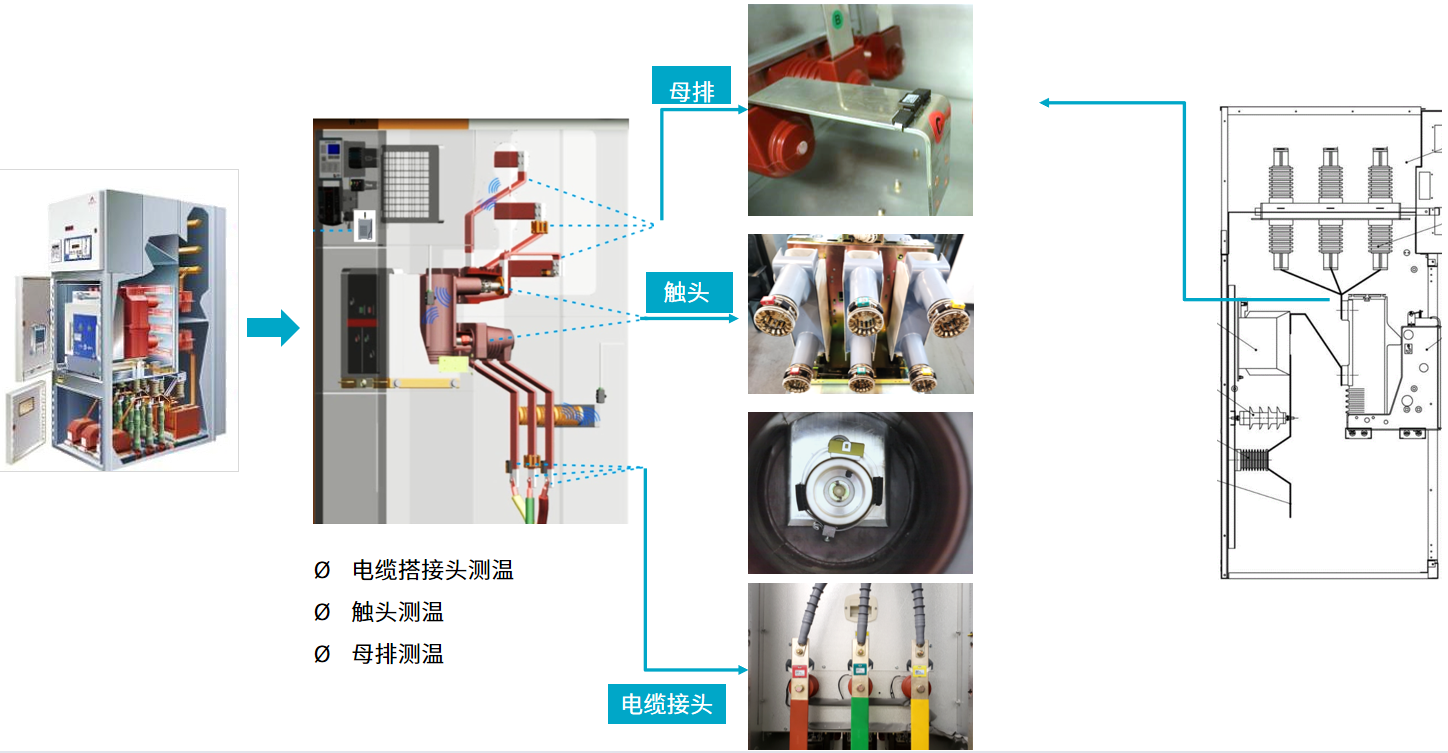

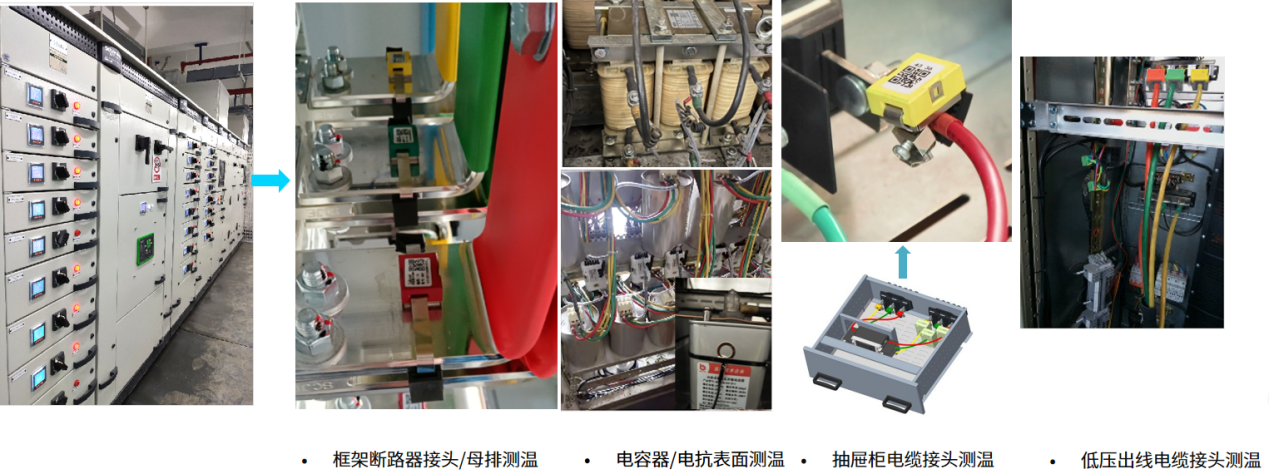

5.1 高低压柜内电气接点无线测温（集中就地显示）

编辑

5.2 温度显示

触摸屏上电进入工作状态后，默认即为“实时温度”界面，再此界面可观察到各节点采集的温度值；

编辑

5.3 定值设置

用户“登录”后，可通过“参数设置”菜单设置无线温度传感器组的高温告警值和名称；当测得温度值超出设定值时，触摸屏显示告警并触发蜂鸣器；

编辑

5.4 报警信息

可查看“当前报警”和“历史报警”事件。有报警时，“当前报警”显示出报警提示，并触发蜂鸣器，此时确认报警，蜂鸣器停止鸣叫，同时报警提示的字体变为蓝色，当报警故障消除后，报警提示消失。

编辑

六. 总结

变电站高压设备长期在高电压、大电流环境运行，封闭式设备测温难度大，人工巡检存在弊端，设备过热易引发火灾、停电事故，造成安全隐患与经济损失。无线测温系统具备免布线、抗干扰、长寿命、多点监测、多级预警等优势，可实现设备温度实时在线监测。有效防范电气安全事故，降低运维成本、提升供电可靠性，是配电智能化改造刚需，可适配多场景，满足合规要求，还能延长设备使用寿命。结合某某光电科技企业的具体案例，展示了从硬件选型到触摸屏集中显示、报警定值设置的一体化解决方案，验证了该系统在保障电网及关键负荷供电可靠性中的实用价值！
