机房列头柜运维痛点破解：安科瑞精密配电监控完整方案解析

一. 背 景随着数据中心的能源消耗非常高，据统计数据中心能源消耗占到了全球总能源消耗的2%左右。为了应对这一问题数据中心需要采取综合能效管理措施，以降低能源消耗、提高资源利用率、降低运营成本。

二. 安科瑞AMC精密配电监控解决方案

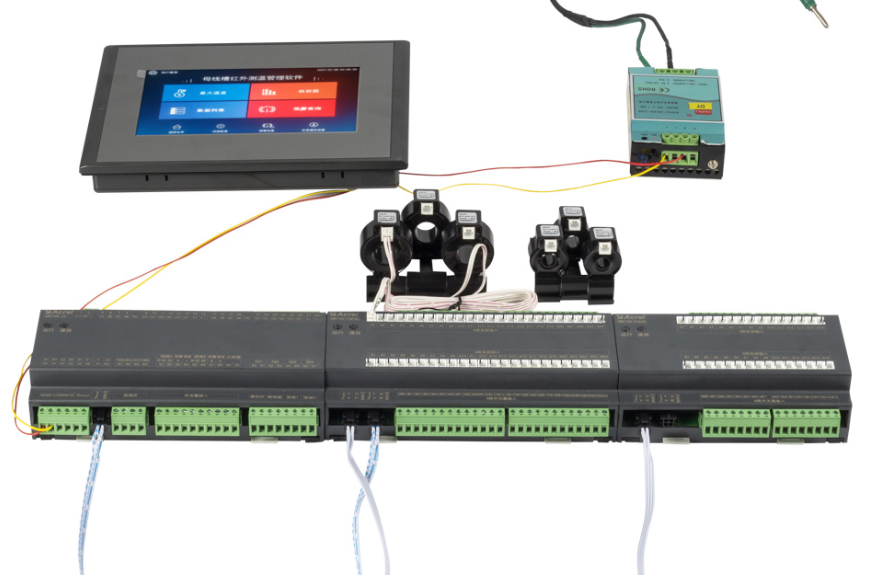

安科瑞AMC精密配电监控解决方案是针对电源列柜（列头柜）的监控要求，设计开发一套完整的解决方案，适用于交流系统（AC 220V）、直流系统（DC -48V/240V/336V）：由≥7寸触摸式液晶显示屏、综合信息处理主机模块、开关状态采集模块、电流互感器或霍尔传感器采集单元模块等组成。

2.1 产品特点

① 组装效率高：互感器和模块、模块和模块之间线束插拔连接，互感器可选导轨安装；

② 回路灵活配置：单个分模块可监测30和48单相回路，回路可通过模块级联扩展，监控系统*大支持4路进线 & 192路出线回路监测；

③ 应用安全：模块支持连续A相/B相/C相间隔接线，避免相间短路；

④ 免外部电源供电：主模块可实现主备路任意一路电压输入即可工作，同时具备输出24V功能，给分模块和触摸屏供电；

⑤ 多种电流互感器可选：从经济效率方面有不同的电流传感器可供选择，底部螺丝固定\导轨安装\免穿孔\手拉手供电，支持定制化需求；

⑥ 丰富的监控系统功能：事件记录、操作记录、虚拟电表、接线切换、可编程DO输出、报警分级等，支持定制化开发；

⑦ 综合成本低：节省组装接线人工，减少电源和继电器，降低成本。

2.2 为什么数据中心需要精密配电监控?

数据中心供电系统复杂，回路众多，传统管理方式难以满足安全、可靠、智能的运营需求！

① 回路数量多，人工管理难度大：回路繁多，人工巡检效率低易出错；

② 双路供电保障要求高：主备路独立运行，需实时监测与切换；

③ 电能质量影响设备稳定运行：谐波、三相不平衡等问题影响设备寿命；

④ 故障定位难，影响业务连续性：故障发现滞后排查困难影 响业务运行。

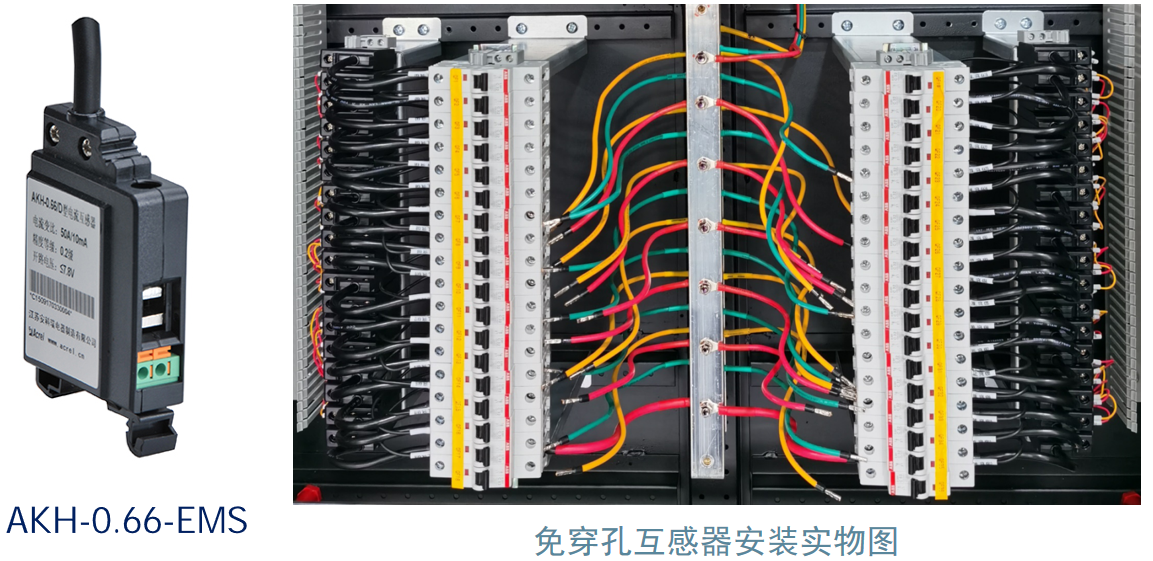

三. 精密配电-安科瑞配套产品3.1交流监控配套产品_互感器

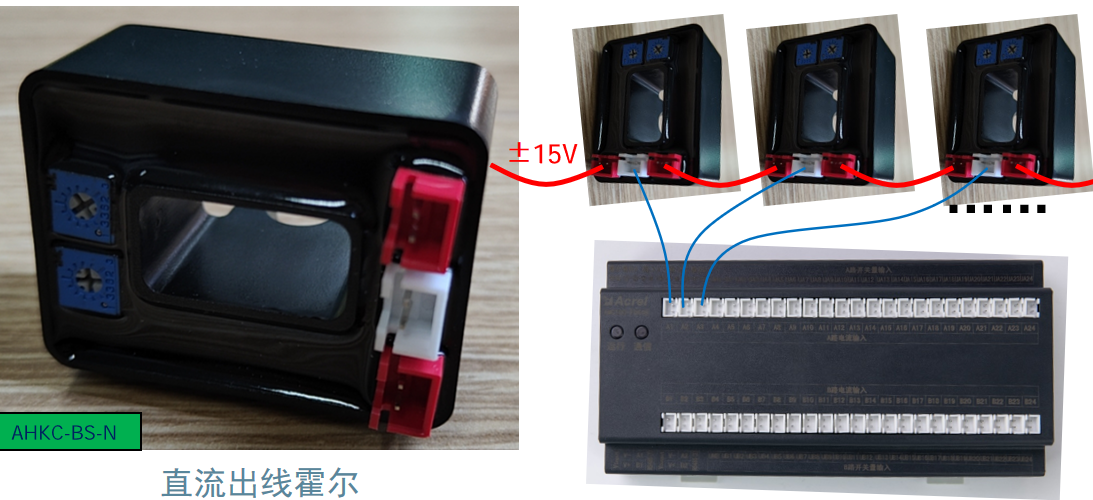

3.2 AMC100系列直流监控配套-霍尔

3.3 列头柜配电监控一次示意图和组网拓扑

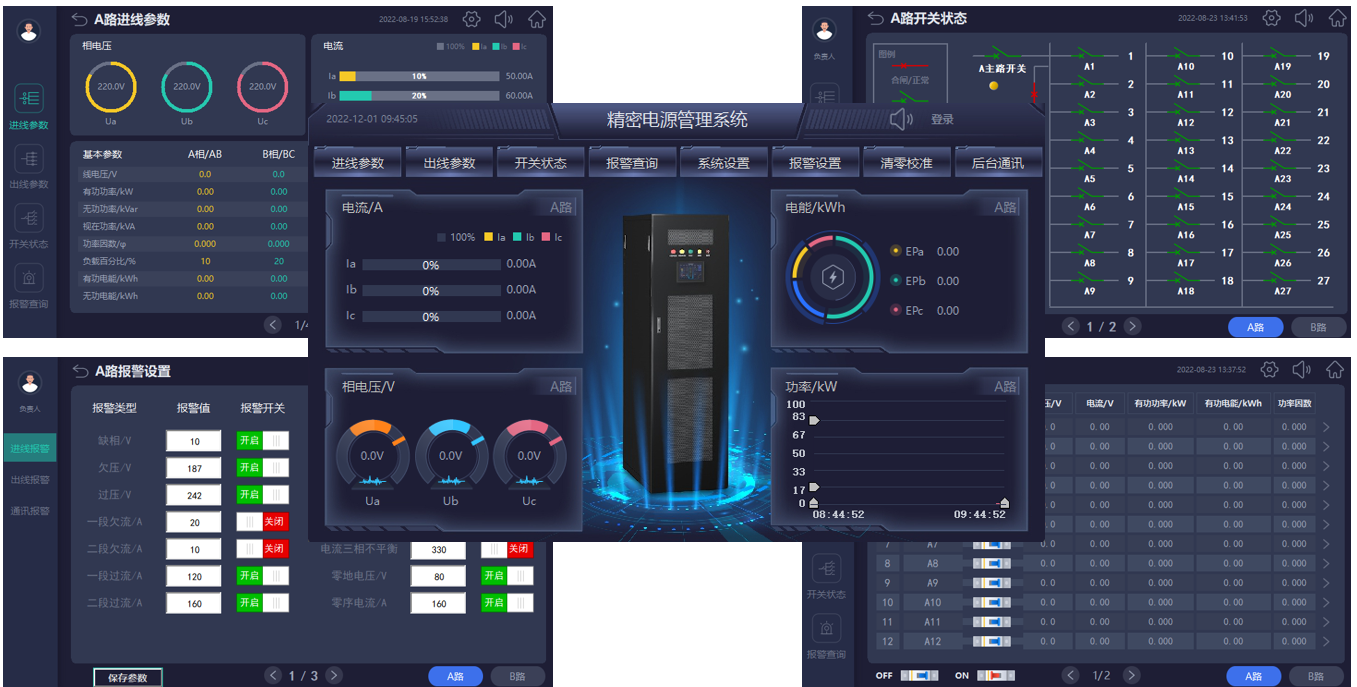

3.4 AMC100监控系统

3.4 进线数据汇总：实现主备路/双电源用能合并统计

ABC三相接线方式切换：电压和电流采样引线按照AAA BBB CCC接线，保持相间距离，避免相间短路，监控系统仍按照ABC三相显示。

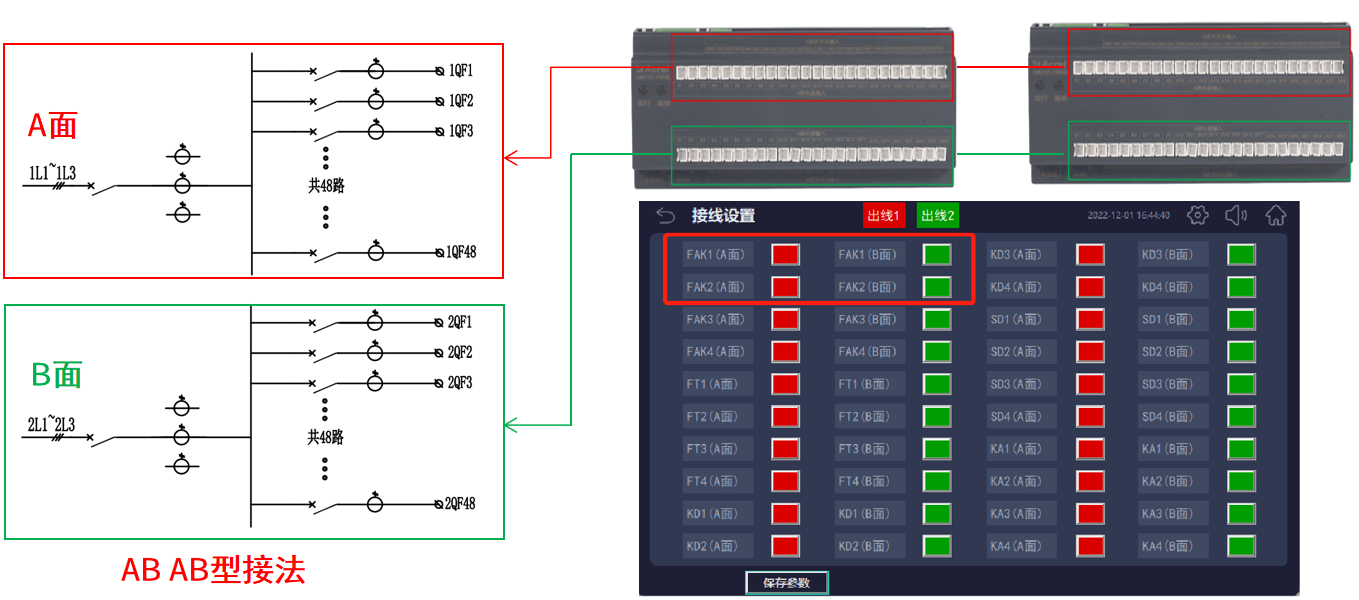

3.5. A/B面接线方式切换：可按需调整接线方式，如单模块同时测A路和B路出线回路

3.6. A/B面接线方式切换：可按需调整接线方式，如单模块监测全部A路，单模块全部监测B路

四. 总结

数据中心作为高耗能基础设施，其供配电系统回路繁杂、可靠性要求高，传统人工管理方式难以胜任。安科瑞AMC精密配电监控解决方案，以模块化、插拔化、灵活扩展的架构，实现对列头柜进出线回路的全面监测与智能管理，可覆盖交流及多种直流系统。

AMC精密配电监控方案具备接线灵活、组装高效、免外部供电、事件记录与报警分级等核心优势，显著提升供配电系统运行可靠性、运维效率与电能质量感知能力，为数据中心安全、高效、智能化运营提供坚实底座！
