IT工业绝缘监测守护工业生命线，提高矿井船舶化工厂供电连续性

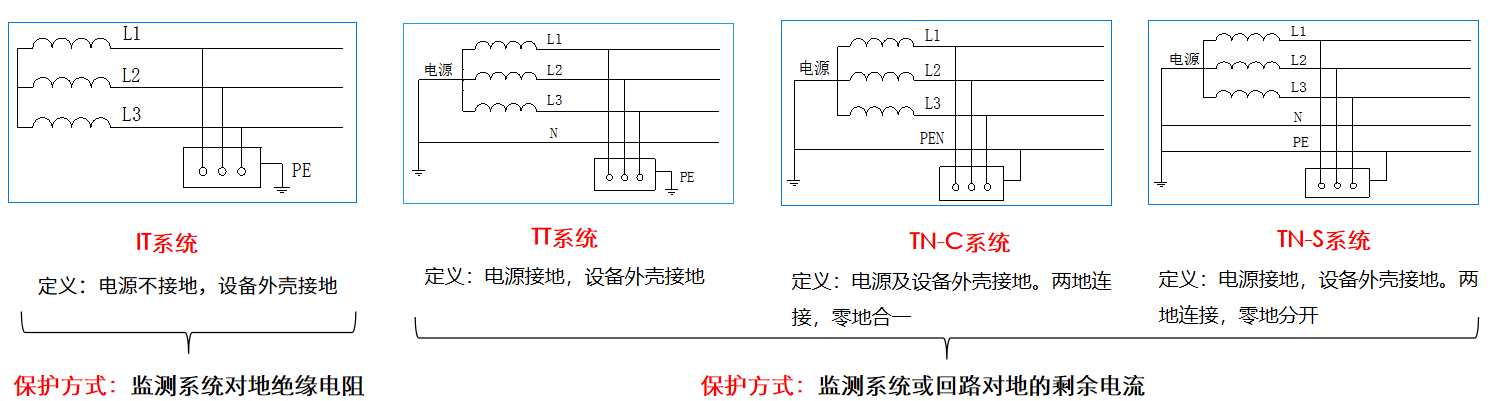

国际电工委员会（IEC）对各接地方式供电系统的规定规定：(低压：交流1000V以下）低压配电接地、接零系统分为IT、TT、TN三种基本形式。TN分为TN-C，TN-S，TN-C-S三种派生形式。

第一个字母表示电源中性点与地的状态：

T—表示电源中性线工作直接接地；

I —表示电源中性线不接地或采用高阻抗接地。

第二个字母表示负载侧与地的状态：

T —电气装置外漏可导电部分直接接地，且接地点独立于电源端接地点；

N —电气装置的外露可导电部分与电源端接地点有直接电气连接；

第三个字母C-表示中性线（N线）与保护零线（PE线）共用；

第四个字母S-表示中性线（N线）与PE线分开。

PART 1工业IT解决方案

为了提高供电的连续性、可靠性和安全性，许多重要生产场所也采用了IT配电系统（不接地供电系统）。

安科瑞工业绝缘监测及故障定位产品主要应用于工业领域，如矿井、矿山、玻璃厂、电炉和试验设备、船舶、海上平台、岸电、冶金厂、化工厂、爆炸危险场所、计算机中心以及应急电源等。通常装设绝缘监测仪用来实时监测系统对地的绝缘状况，当系统出现接地故障时，及时报警，提醒并排查故障。

01

工业IT系统拓扑图

02

应用场景及功能

主要功能：

1.       实时监测IT配电系统对地的绝缘及等效电容值，并在绝缘故障时发出报警信号；

2.       实时监测仪表与系统和地之间的接线状态，当接线断线时发故障断线报警信号;

3. 绝缘故障时，绝缘故障定位装置能定位故障所在回路，方便故障排查；

1.       具有RS485通讯功能，通过通讯网络能将数据上传至监控系统或云平台实现远程监测功能。

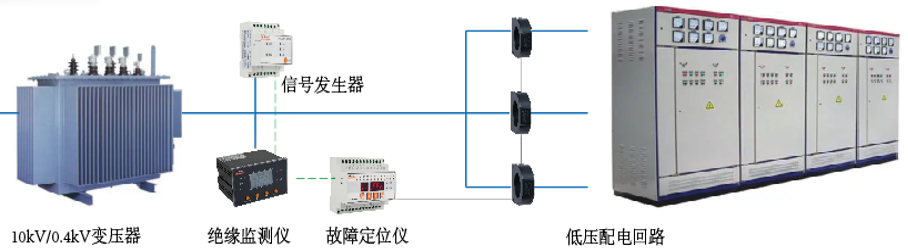

03安科瑞故障定位产品监测示意图

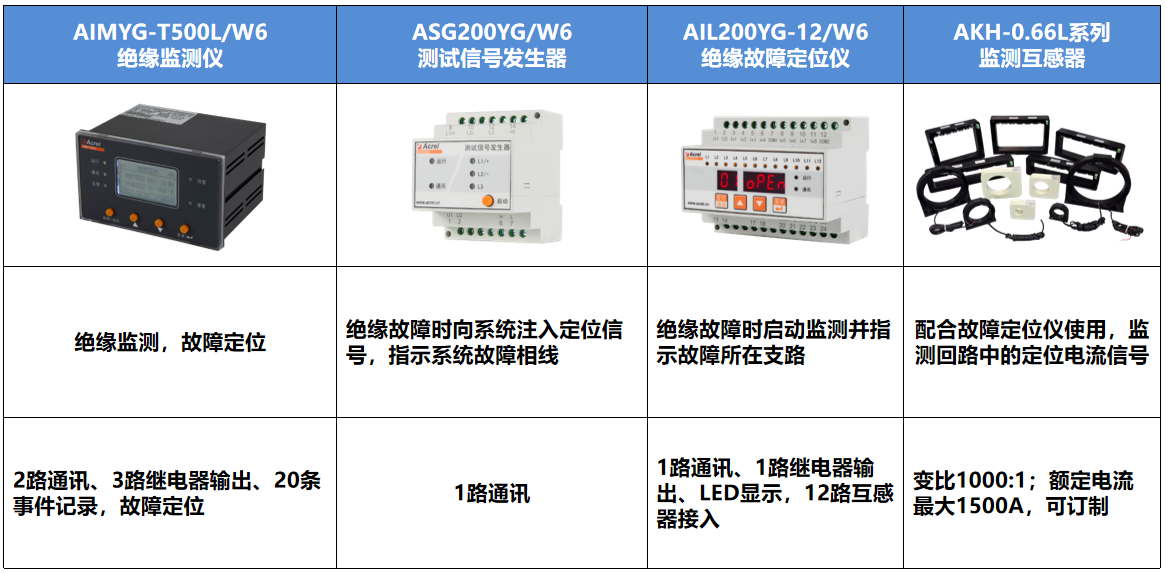

PART 2  绝缘监测产品介绍

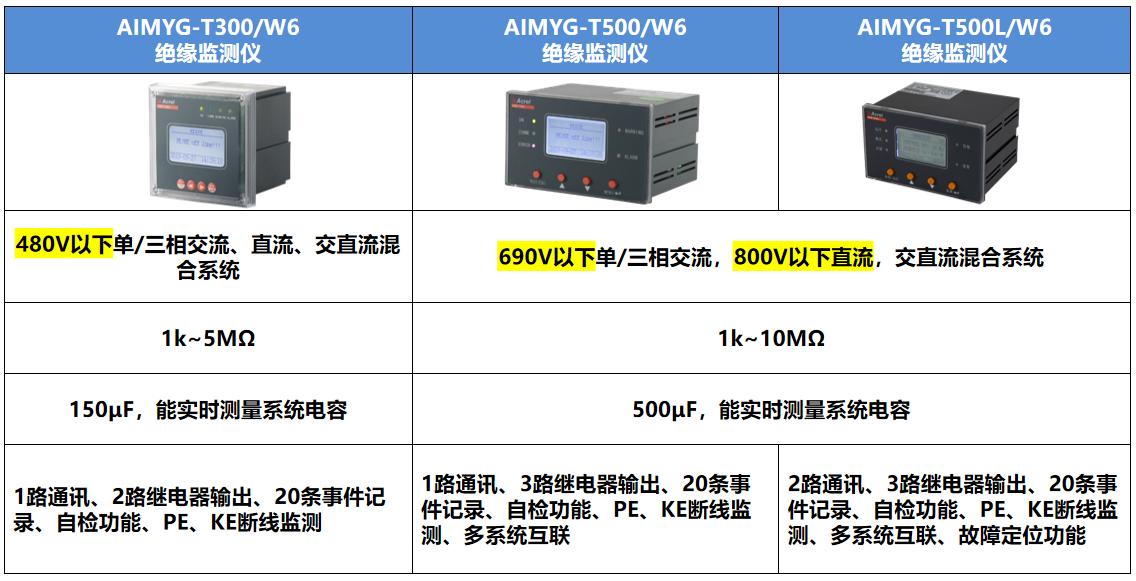

绝缘监测仪

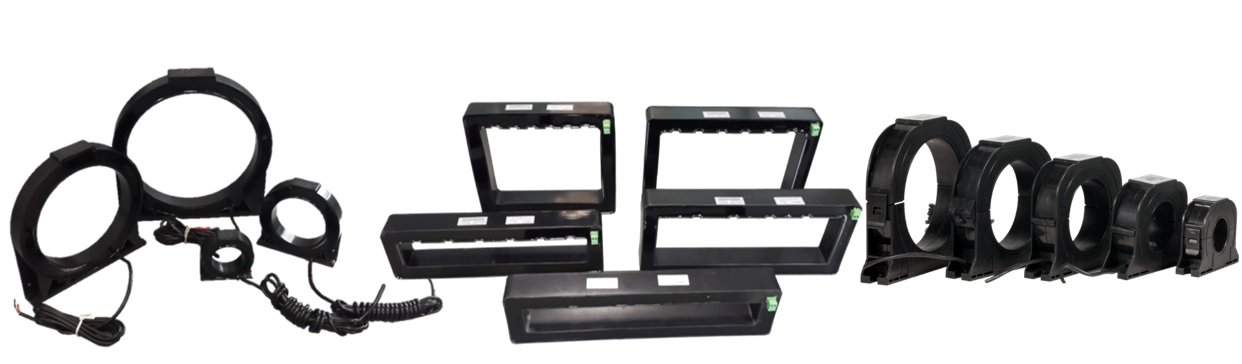

绝缘监测故障定位仪

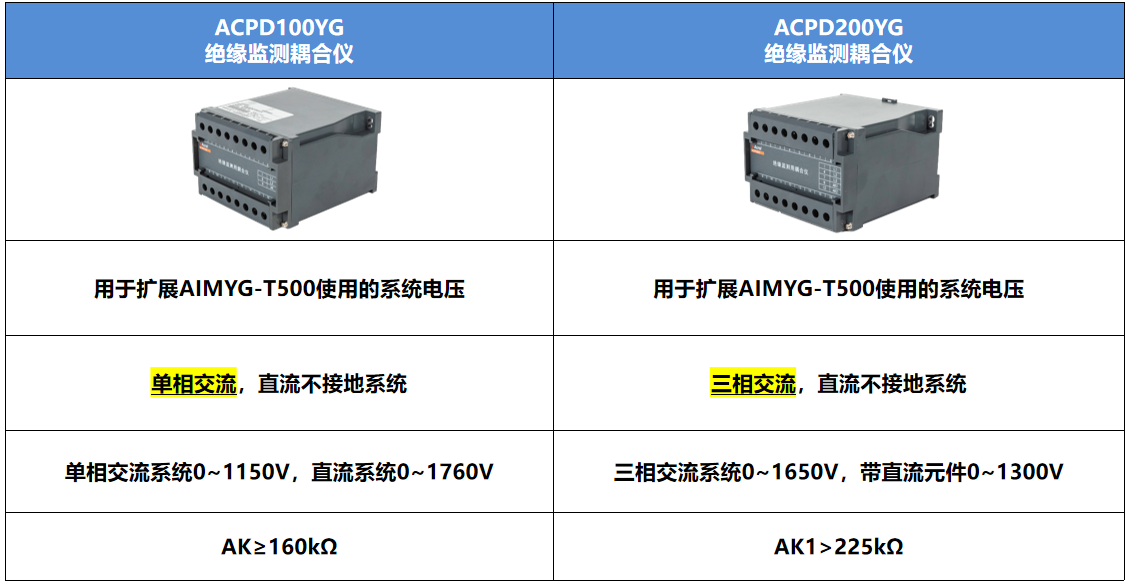

绝缘监测耦合仪

绝缘监测耦合仪

PART 3工业IT系统典型案例

01 工业IT绝缘监测案例-UPS配电

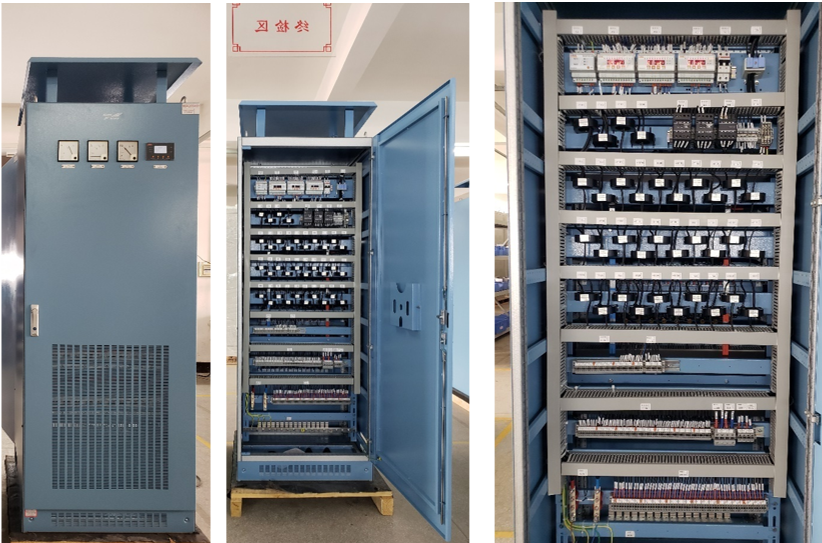

福建某电站项目，UPS出线使用6套绝缘监测及故障定位系统。

绝缘监测仪监测整个系统的绝缘状况，当发生绝缘状况降低报警，装置可以定位到具体的故障回路显示在绝缘监测仪上。

02工业IT绝缘监测案例-矿山矿井

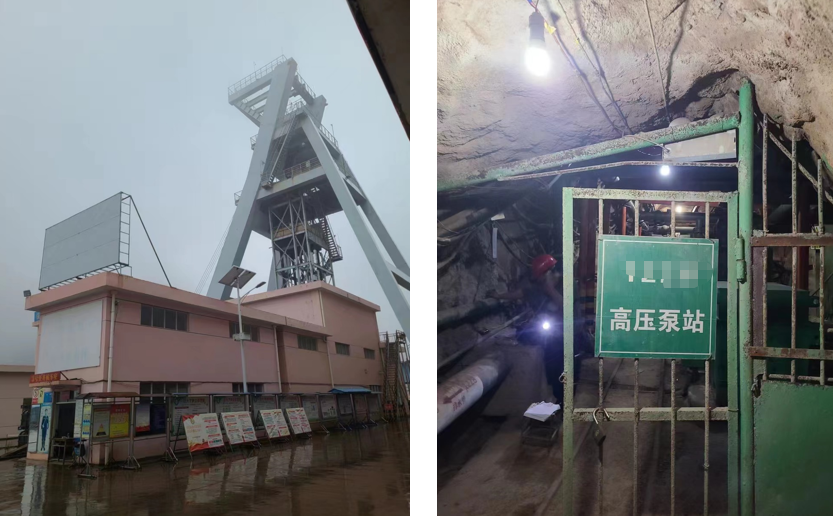

某金属矿项目，该矿位于云南一个山顶，由1~4号竖井进入矿区，在1228m，1080m，690m等处设置低压绝缘监测故障定位，在监控值班室设置远程绝缘监测系统，查看绝缘实时状态，由于该矿运行时间较久，且矿内高温高湿，绝缘水平较低。

产品现场安装照片

03工业IT绝缘监测案例-船舶岸电

某船舶项目，该船为散货轮船配电系统绝缘监测及故障定位，采用柴发供电，具有高压岸电接入，低压岸电接入，后备柴油发电机接入

总长199.95米，型宽32.26米，型深16.90米，设计吃水10.70米。

主配电和应急配电板以及厨房配电，驾驶室照明配电，总计共6套绝缘监测及故障定位方案。

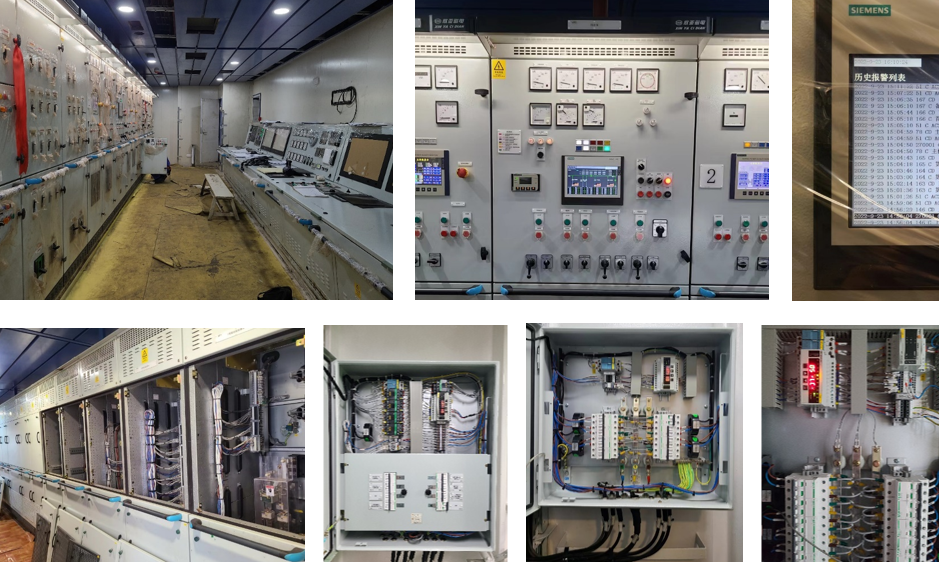

产品现场安装照片

03

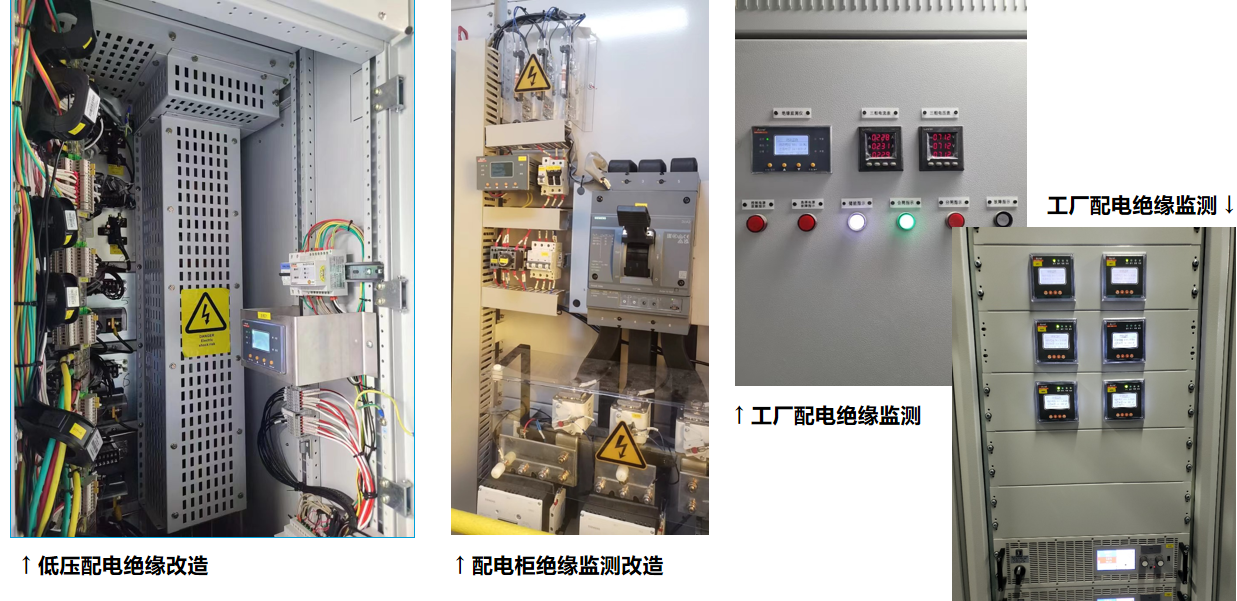

工业IT绝缘监测案例-其他现场

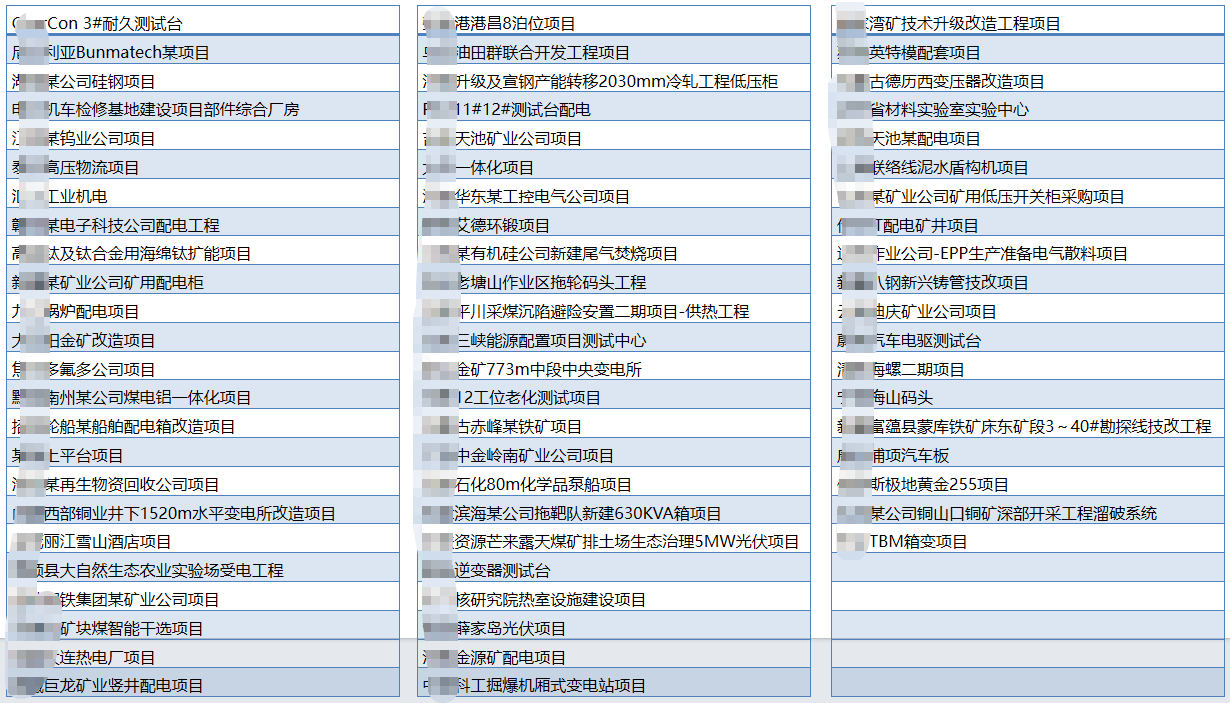

其他案例

PART4  总结语

在矿井、化工厂、船舶、计算机中心等对供电连续性要求高的关键场所，IT配电系统凭借中性点不接地的特性成为保障安全与连续供电的“优秀选择”。

安科瑞AIM系列工业绝缘监测及故障定位仪等硬件产品加上系统后台，专注于IT系统实时对地绝缘监测，从被动抢修转向主动预防——在绝缘阻值降至警戒线前提前预警。为矿井通风、船舶岸电、危化生产等“生命线”场景筑牢安全防线，兼顾生产连续性与人身设备安全，是工业配电智能升级的可靠之选！
