AKH-0.66系列电流互感器分为：测量型、保护型、计量型、双绕组互感器、双绕组传感器、剩余电流、开口式、浇筑式。

AKH-0.66系列电流互感器外壳采用阻燃、耐高温材料注塑成形，铁芯采用取向冷轧硅钢带卷绕而成，二次导线采用高强度电磁漆包线，产品结构新颖，造型美观，安装方便，体积小，准确度高，容量大。互感器壳体之间的固定采用超声波焊接的方式加以固定,壳体焊接牢固,密封性能较好.产品符合国标GB20840.2-2014(等效IEC61869-2：2012，MOD)。

技术参数：

一. 测量型电流互感器

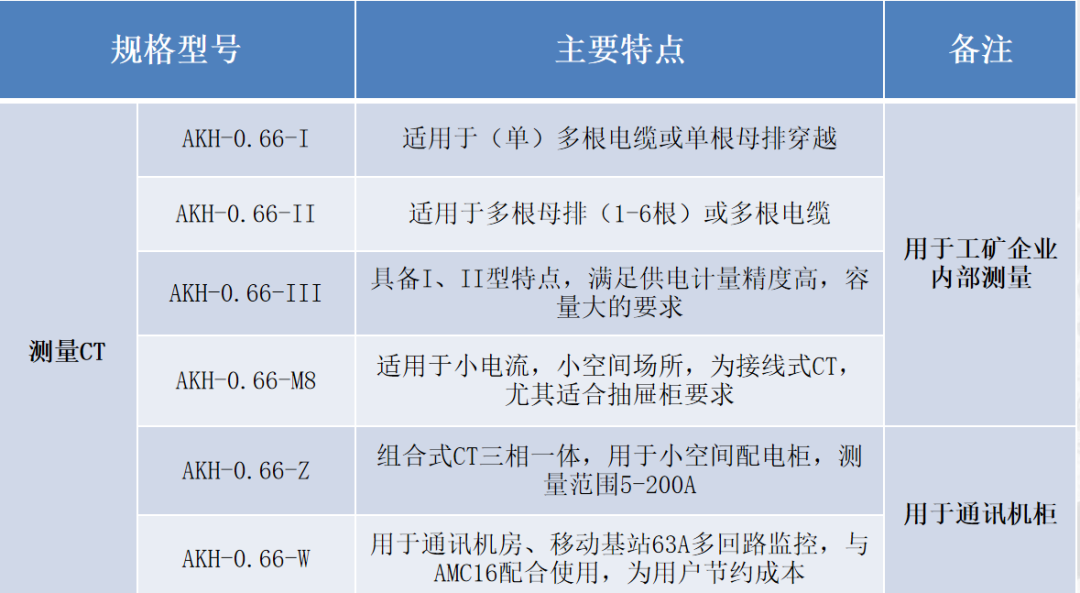

AKH-0.66/ 测量CT一次电流5-6300A，二次电流5A，1A，0.1A，0.05A

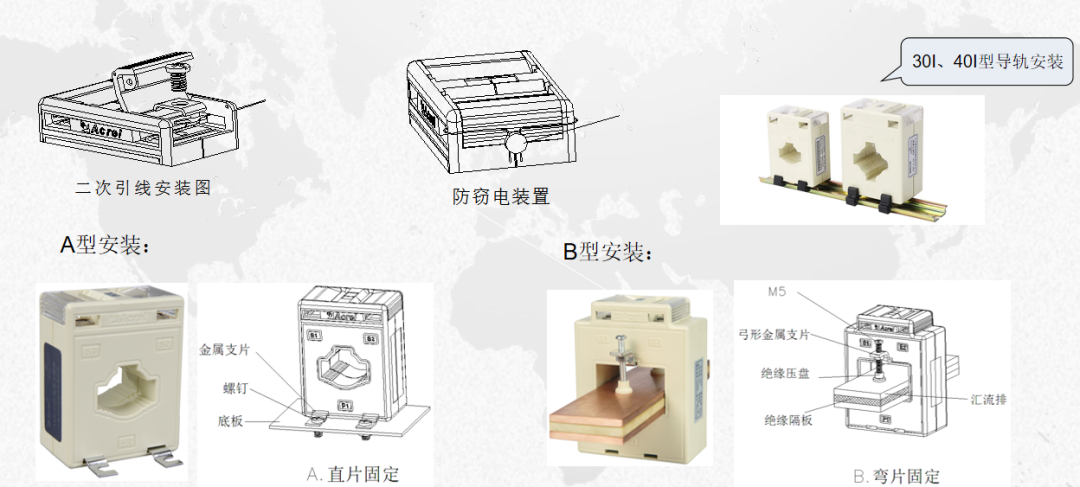

1.1 AKH-0.66/I型电流互感器

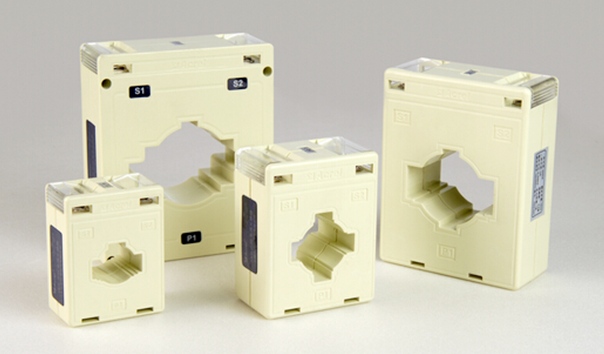

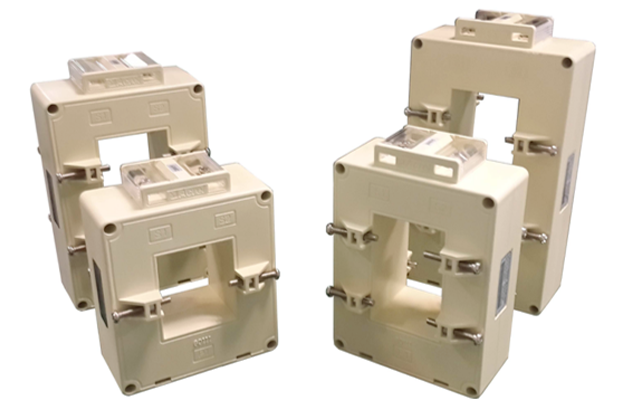

产品翻盖式设计，外观美观，接线方便。翻盖材料选用透明聚碳酸脂，能清楚看到二次引线接线情况。方圆组合孔型，既可穿越电缆，也可穿越汇流排，作为交流电流信号采集元件，一般与测量仪表配套使用，广泛应用于电气成套。

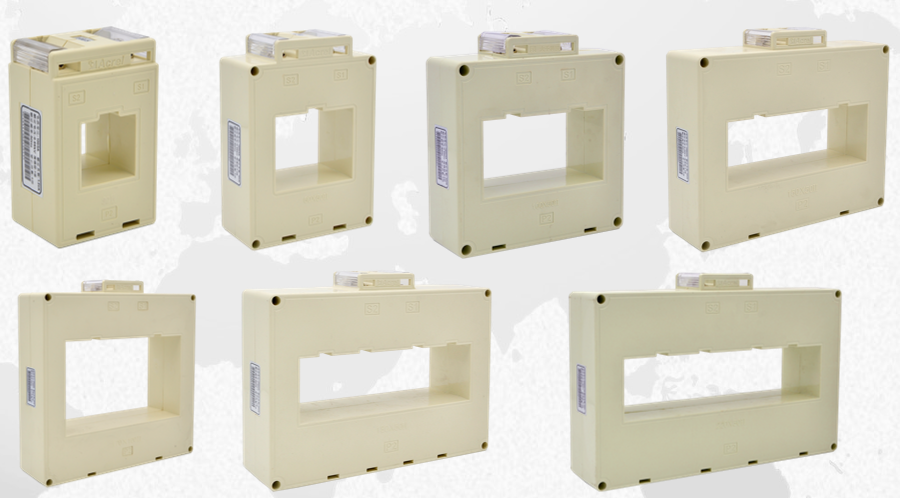

1.2 AKH-0.66/II型电流互感器

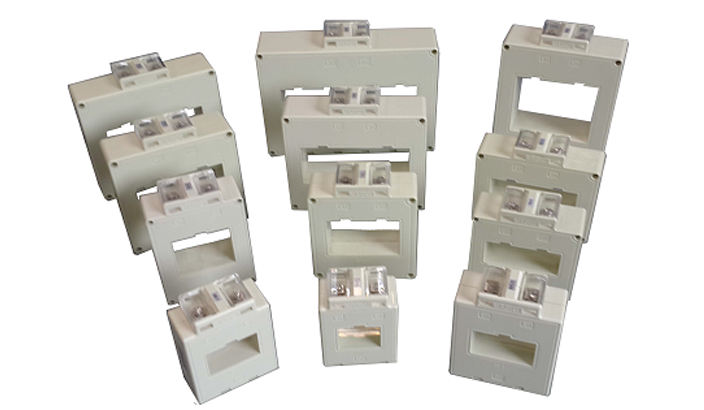

卧式方孔型，可穿越1-6根汇流排，亦可穿越多根电缆，一般与电气测量仪表配套使用，广泛应用于电气成套。

1.3 AKH-0.66/III型电流互感器

立式方孔型，可穿越1~3根汇流排，不但具有Ⅰ、Ⅱ型的特点，而且可作供电系统计量电能用，以及可与电流继电器配套作保护用。

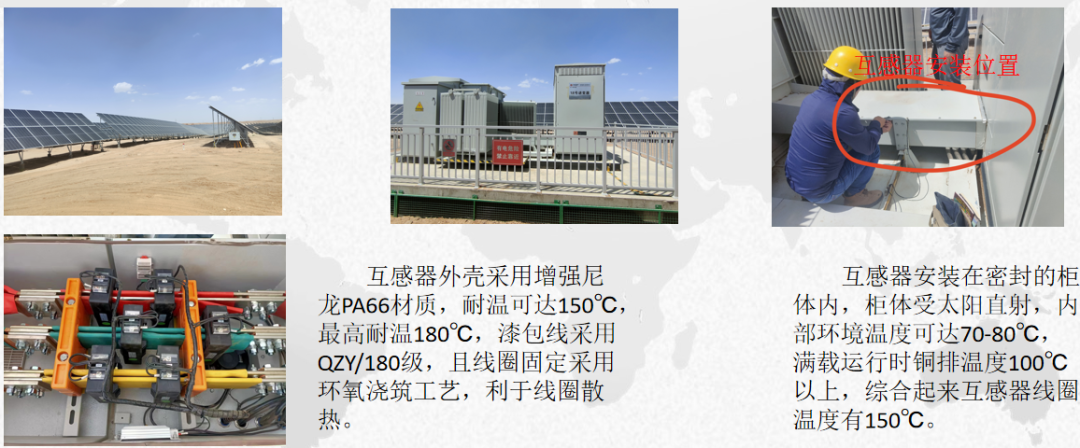

某光伏现场，气候干燥，夏季温度可达35℃。现场使用2×100×10竖排，互感器电流变比4000A/5A，实际运行大电流3200A左右。

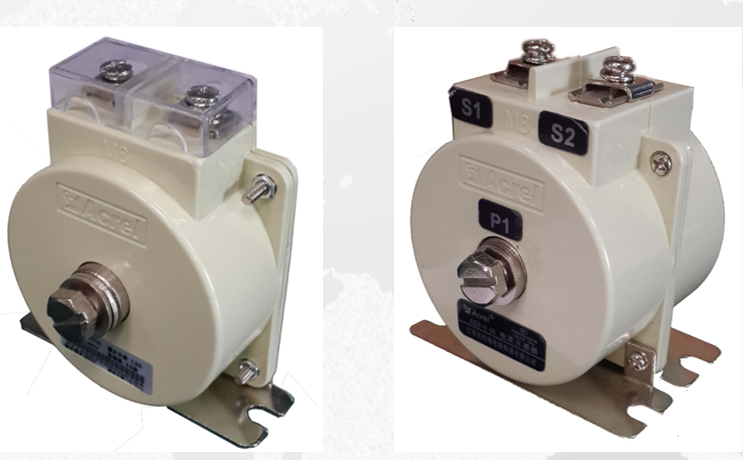

1.4 AKH-0.66/M8型电流互感器

一次电流较小，容量2.5VA及以下，用于测量或保护，多用于低压抽屉柜等小空间场所。

1.5 AKH-0.66/Z系列电流互感器

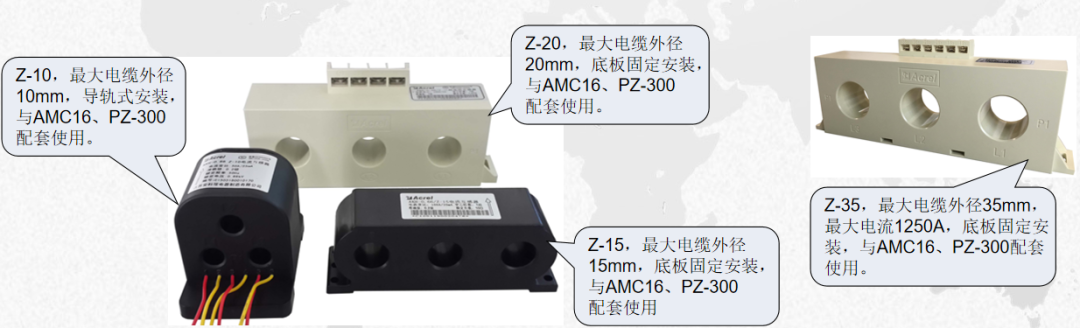

主要用于低压多回路配电线路对电流信号的采集，解决了电气柜内部安装空间有限和接线烦琐的困难，供给电流表或其他测量仪器。AKH-0.66/Z-20一次测量范围为5-200A，AKH-0.66/Z-35一次测量范围为100-1250A，可与电力监控仪表配合用；AKH-0.66/Z-15一次测量范围为20-100A，一般与AMC16、PZ-3O0配套使用；AKH-0.66/Z-10一次测量范围为20-50A，二次输出20mA等可与AMC16多回路监控仪表配合使用。

1.6 AKH-0.66/W系列电流互感器

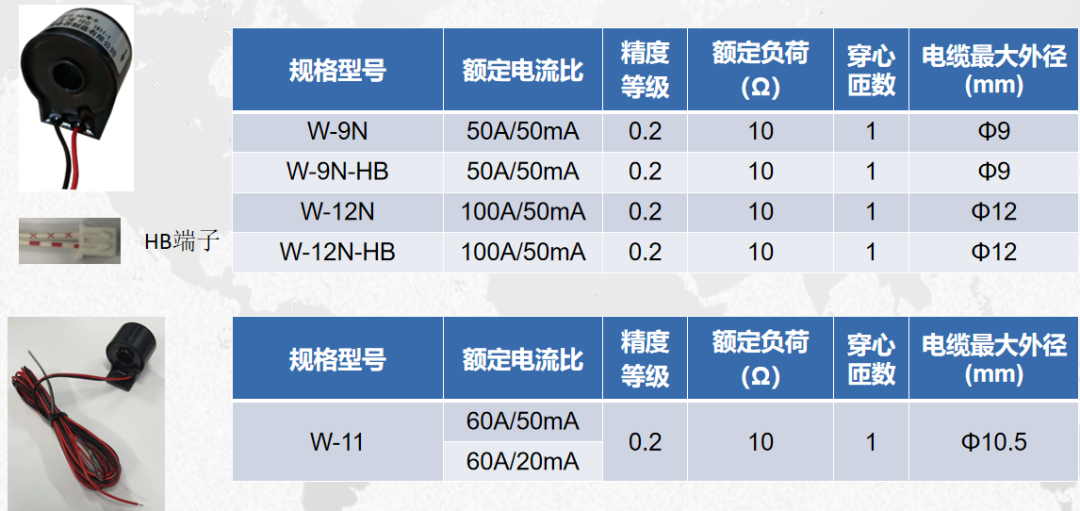

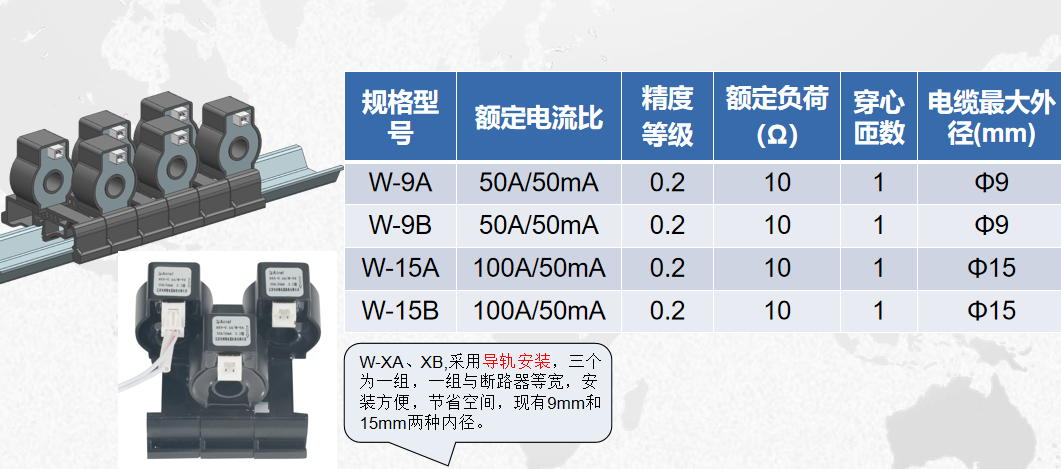

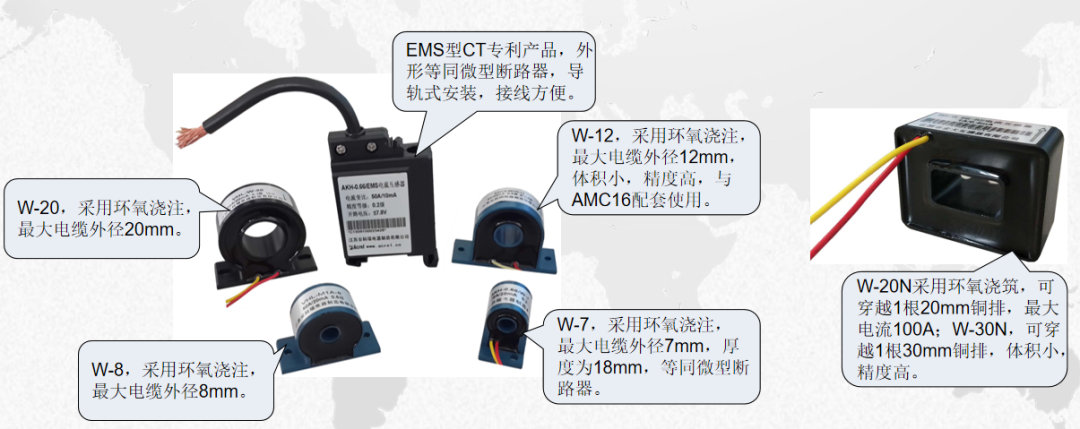

AKH-0.66/ W微型电流互感器该产品有圆型和方形，输出为5mA、10mA、20mA等小电流信号，与我公司生产的AMC16多回路电力仪表配套使用，产品具有体积小，精度高，带载能力强，安装方便等优点，为用户实现多回路监控节约成本。

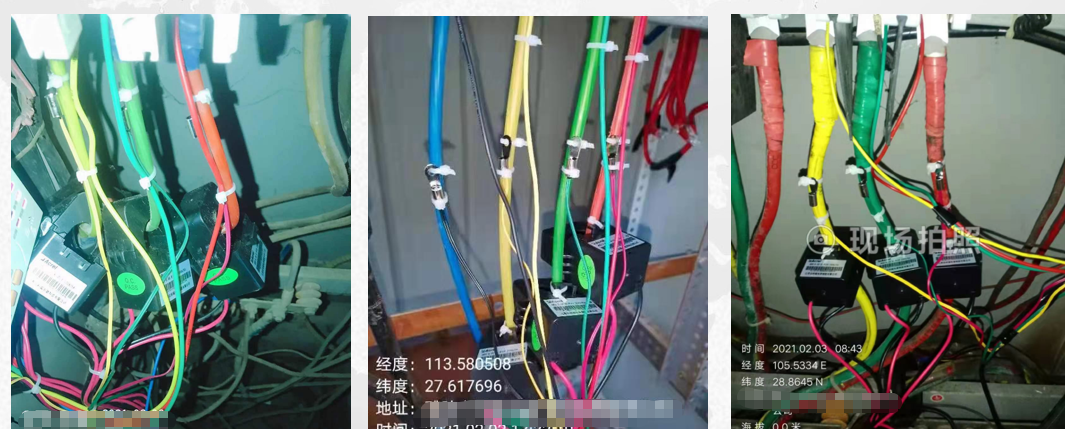

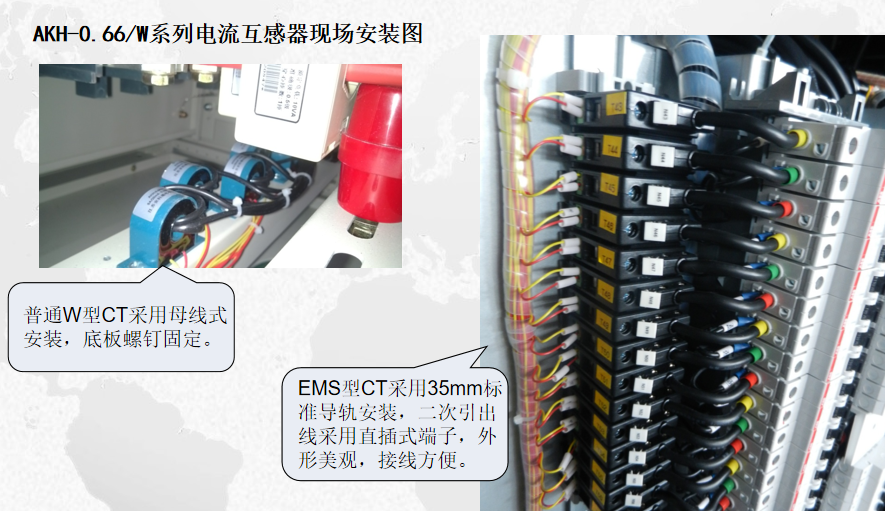

安装现场照片

1.7 AKH-0.66/W-XN系列电流互感器

1.8 AKH-0.66/W-XA、XB系列电流互感器

二. 保护型电流互感器

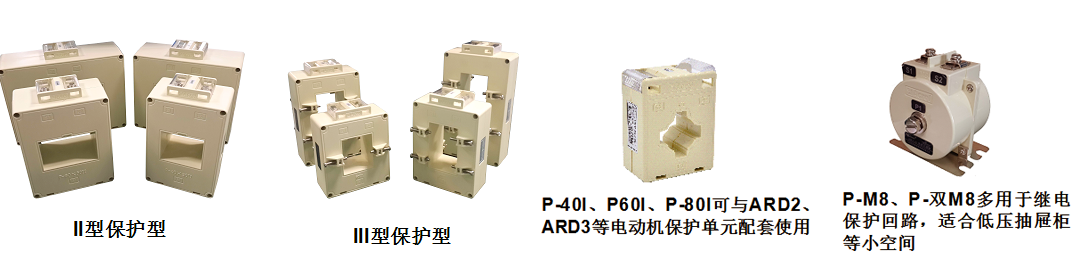

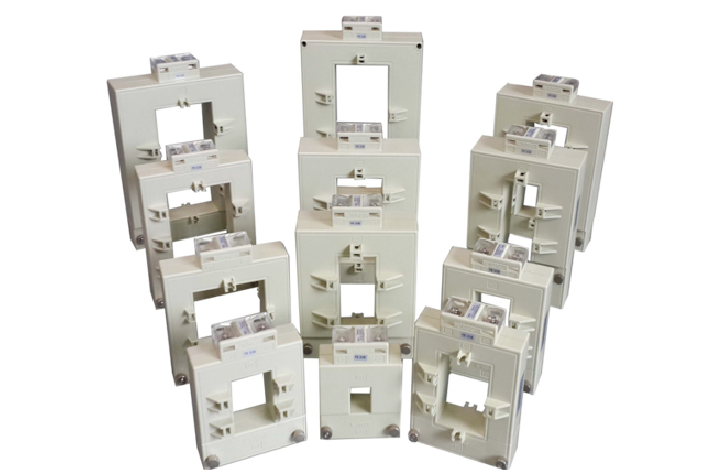

2.1 AKH-0.66/P型系列保护互感器

保护用电流互感器主要适用于多根母排穿越，作为继电器保护用，该产品为保护系统短路或过载而开发，具有不同的准确级和准确限值系数，可扩展为不同穿孔尺寸，广泛应用于低压配电保护系统。主要应用于电厂二期改造、或差动保护回路，与继电器配套使用也可与我公司线路保护ALP、ARD3T等配套使用。

AKH-0.66系列保护用电流互感器一般准确级有：10P5、10P10、10P15、10P20等，其中10P20中，“10”表示复合误差10%，“P”表示保护，“20”准确限值系数，用“ALF”表示，ALF=I1/I1n,表示20倍的额定一次电流，所以10P20就是在20倍额定一次电流条件下，其复合误差不得超过10%。AKH-0.66/P-60*50II、P-80*50II、P-100*50II、P-130*50II这四款保护型电流互感器电流1000A以上可以做5P20或者10P20。

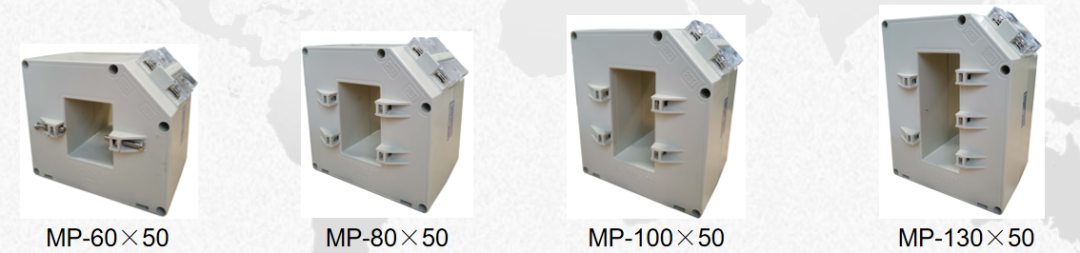

2.2 AKH-0.66/MP系列电流互感器

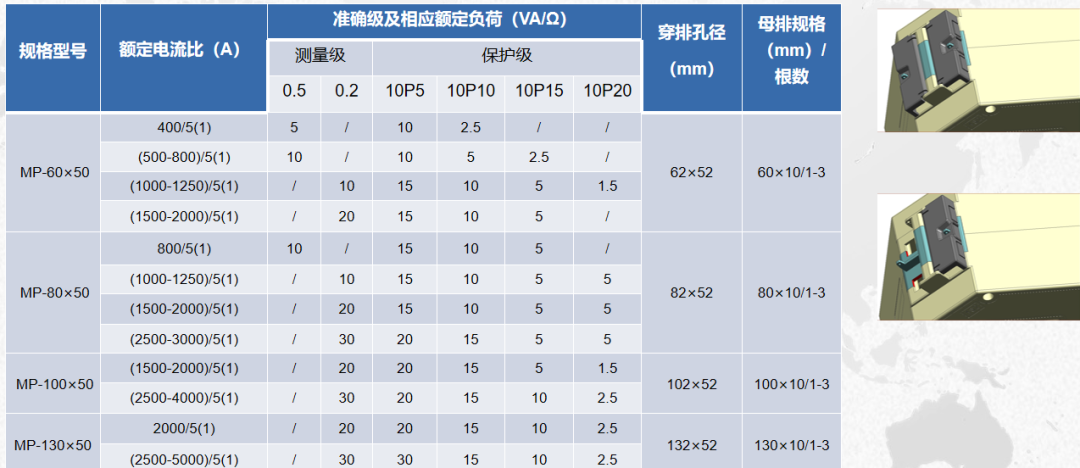

目前市场上在售的测量CT、保护CT是2个独立的产品，测量CT一般要求在额定电流1.2倍以下满足测量精度，而保护CT要求5～15倍的额定电流，市场上还未有测量CT和保护CT一体化的产品出现。客户现场需要安装一组测量CT和一组保护CT，目前方案需要用6只互感器，现场安装繁琐，而且成本较高。我事业部着力于市场需求考虑，现规划设计AKH-0.66/MP系列测量保护一体式电流互感器系列项目，具有很大的市场前景。

三. 计量型电流互感器

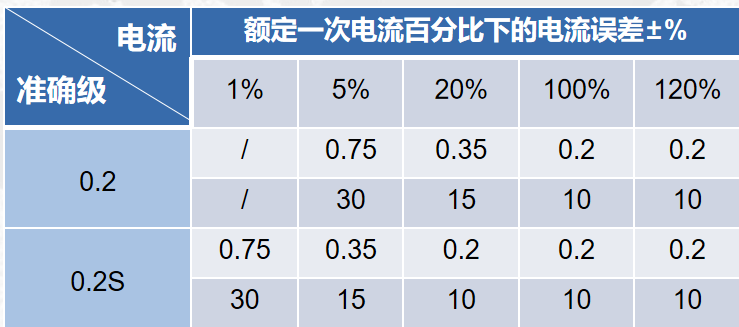

AKH-0.66/ G计量用电流互感器主要用于工业计量用,与计量电能表配套使用,准确级为0.2S级。主要规格有: AKH-0.66/G-30I、G-30×30I 主要测量范围5-400A；AKH-0.66/G-40I、G-60I、G-80I及G-XXII、G-XXIII型，主要测量范围200-5000A。增加双G-M8、G-双M8型计量用电流互感器，主要测量范围5-100A,精度为0.2S 、0.5S、0.2。

四.开口式电流互感器

4.1 AKH-0.66K系列开口式电流互感器

主要用于配电系统改造项目，安装方便，无须拆一次母线，亦可带电操作，不影响客户正常用电，为用户改造项目节省人力、物力，财力，提高效率。该系列电流互感器包含测量型与保护型，测量型准确级可达0.2级，保护型过载倍数高、过载能力强，可与我公司的线路ALP、继电器保护、测量以及计量装置配套使用。

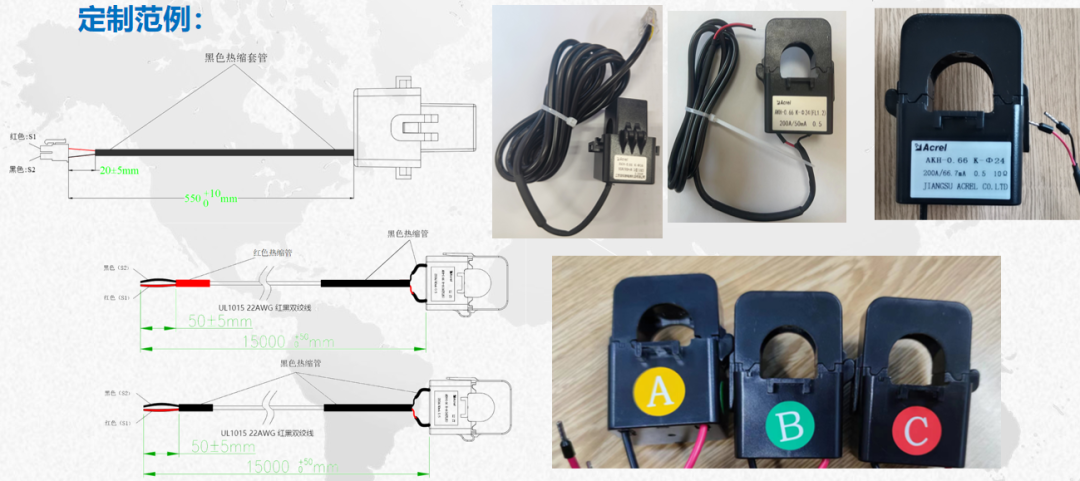

4.2 AKH-0.66/K-Φ系列开口式电流互感器

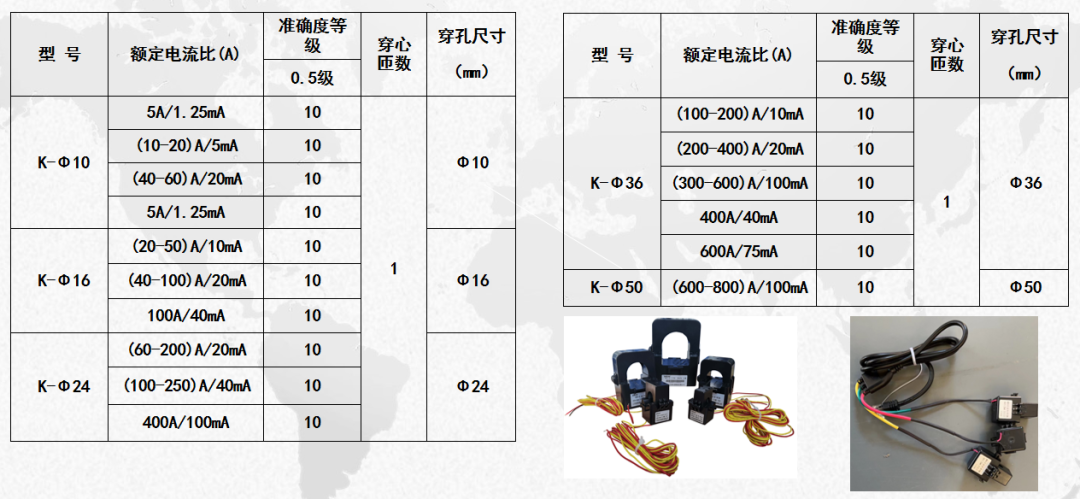

主要用于电力运维及用电改造项目，一般输出为0-100mA等小电流信号，具有体积小、精度高、带载能力强、安装方便等优点，可与AMC16多回路监控仪表配合使用。

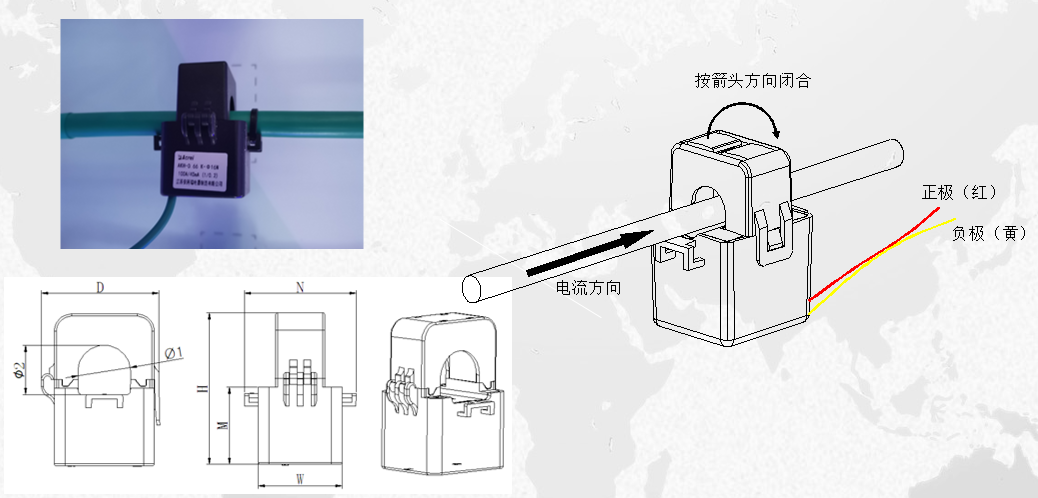

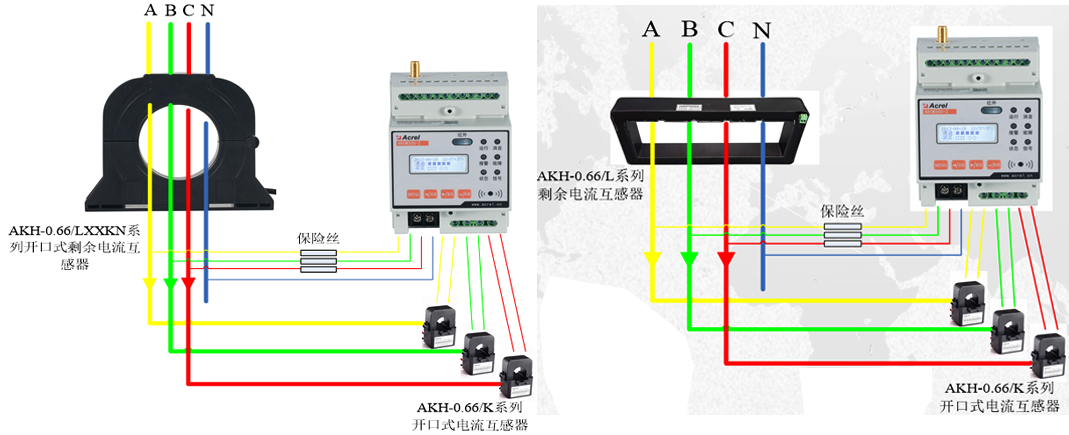

现场安装图：

4.3 AKH-0.66/K-SW系列

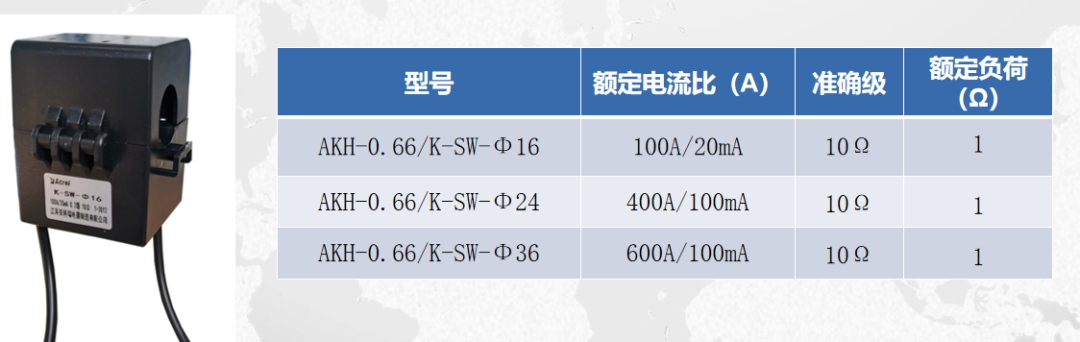

目前市场低压开口电流互感器广泛应用于电力改造项目，具有安装方便且可以带电操作的优点。但是目前市场上的开口式低压互感器在安装的时候可能会出现卡扣没卡紧亦或是铁芯没有闭合，在运行过程中有脱落或者断开的风险；还存在安装完后又被人为二次打开，有影响精度的风险。

本产品就在原来的基础上加上了附带开关量和铅封孔，当安装完毕后铅封封口，防止被人二次打开，并且当互感器打开时，开关断开，互感器停止工作，电信号停止传输，起到预警作用。

五. 双绕组电流互感器

5.1 AKH-0.66/S型双绕组电流互感器

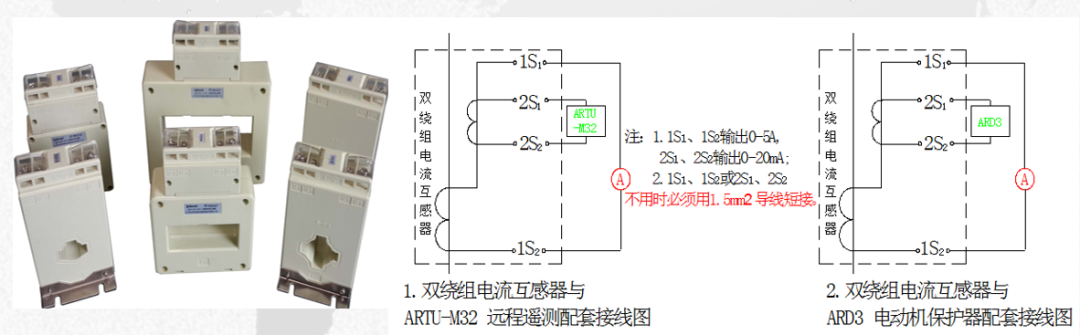

AKH-0.66/ S双绕组互感器专用于系统监控对电流信号的采集，产品有两个绕组，其中主绕组1S1、1S2，输出5A、1A，用于电力监控仪表对电流信号的采集；副绕组2S1、2S2输出0-20mA用于远程遥测于我公司ARTU-M32配套使用或电动机保护单元配套使用，如果主绕组不使用，则必须使用1.5平方mm导线短接。

5.2 AKH-0.66/SM双绕组电流传感器

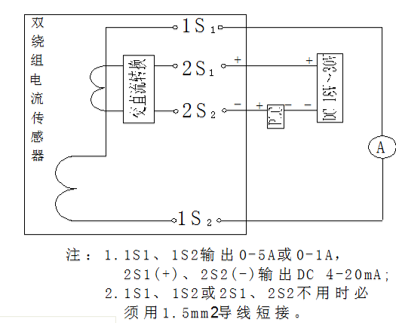

AKH-0.66/SM双绕组传感器专用于系统监控对电流信号的采集，产品有两个绕组，其中主绕组1S1、1S2，输出5A、1A，用于电力监控仪表对电流信号的采集；副绕组2S1（+)、2S2(-)输出DC4-20mA，输出端DC24V供电，可与自控仪表（如PLC）等配套使用，如果主绕组不使用，则必须使用1.5平方mm导线短接，此产品在自动化控制领域应用比较广泛，方便了客户接线。

六. 剩余电流互感器

6.1 AKH-0.66/L系列剩余电流互感器

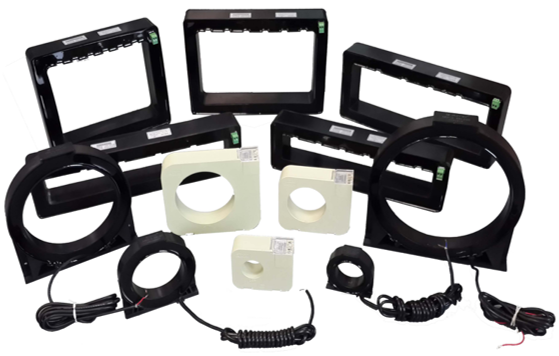

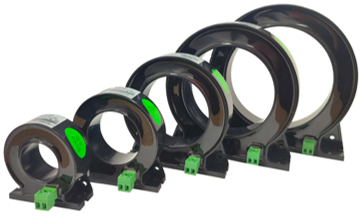

AKH-0.66-L系列圆孔型剩余电流互感器主要规格有：L-20、L-35、L-45、L-70、L-80、L-100、L-105、L-150、L-200。AKH-0.66-L系列方孔型剩余电流互感器主要规格有：L-80×50II、L-100×50II、L-300×50、L-400×160等型号，大可做L-780×160。

6.2 AKH-0.66/LXXC剩余电流互感器

AKH-0.66/LXXC型剩余电流互感器专用于对低压剩余电流信号的采集，可与电气火灾监控装置ARCM系列、电动机保护装置ARD系列以及剩余电流继电器ASJ系列配套使用。该产品具有安装方便，体积小巧等特点。

6.3 AKH-0.66/LXXKN开口式剩余电流互感器

AKH-0.66 L××KN系列开口式漏电流互感器，开口式设计，专用于企业电气火灾项目改造，能够对低压剩余电流信号进行采集，可与电气火灾监控装置ARCM系列、电动机保护装置ARD系列以及剩余电流继电器ASJ系列配套使用。

剩余电流互感器在接线前应分清电网中的相线，N线以及PE线。相线和N线必须一同穿过剩余电流互感器，PE线不能穿过互感器。在系统中，如果N线未与相线一起穿过互感器，一旦三相负载不平衡，N线将有电流流过，探测器检测到电流信号，即发生误动作。不同回路间的N线不得多点相连或重复接地，否则会造成误动作，在系统运行时出现漏电流值大于设定值而出现报警。如果PE线同N线及相线一起穿过互感器，同样会造成探测器的拒动作或误动作。

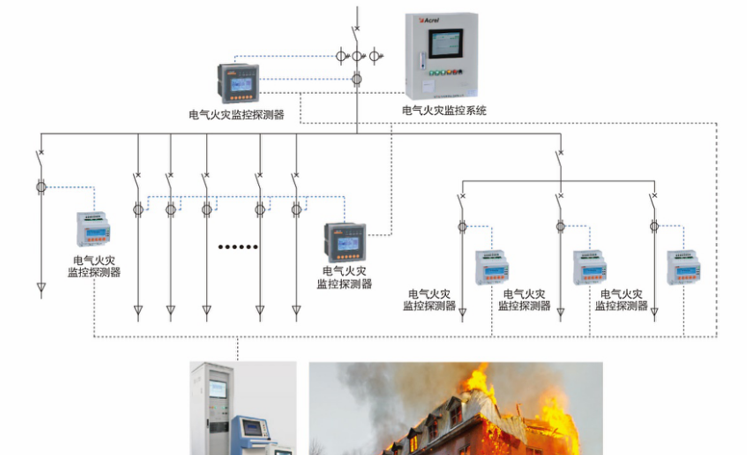

针对低压用电环节各回路中的剩余电流、温度和故障电弧等进行实施监测；侧重点为低压用电环节的安全性，当剩余电流越报警输出，以提醒维护人员进行安全检查，防止因漏电引起的火灾发生；产品适用于商场、宾馆、机场、银行、医院、厂房等场所。

七. 浇筑式电流互感器

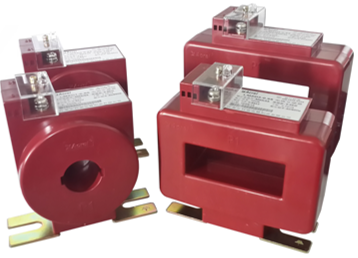

7.1. 浇注式电流互感器 AKH-0.66/ZD系列

用于供电系统计量用，与供电系统收费电能表配合使用，产品采用环氧浇注绝缘，二次接线端子采用透明接线罩罩好后铅封，以防止窃电，产品准确级为0.2S和0.5S,产品性能满足公司企业标准Q/GDW572-2010要求。

7.2.  AKH-0.66/TD系列电流互感器

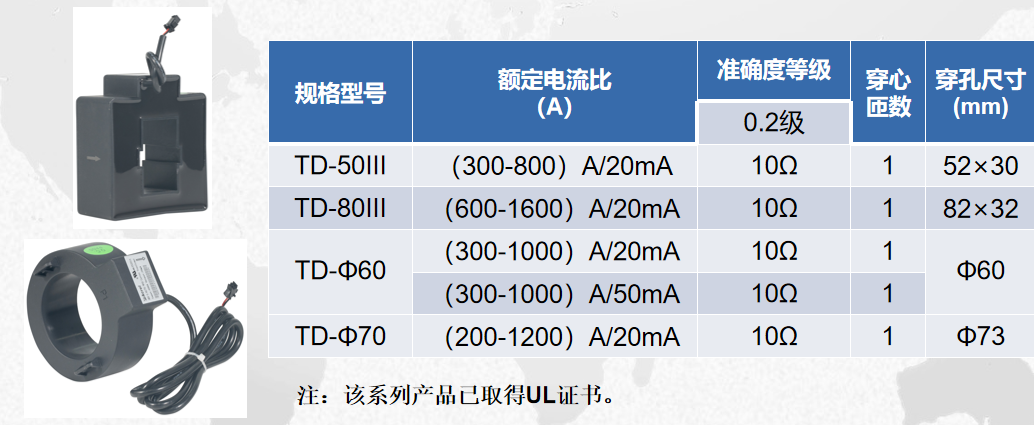

产品方孔圆孔设计，外形美观，安装、接线方便，主要用于电力运维、数据中心等项目，一般输出为20mA小电流信号，具有体积小、精度高、带载能力强、安装方便等优点。

7.3. AKH-0.66/XX-C系列电流互感器

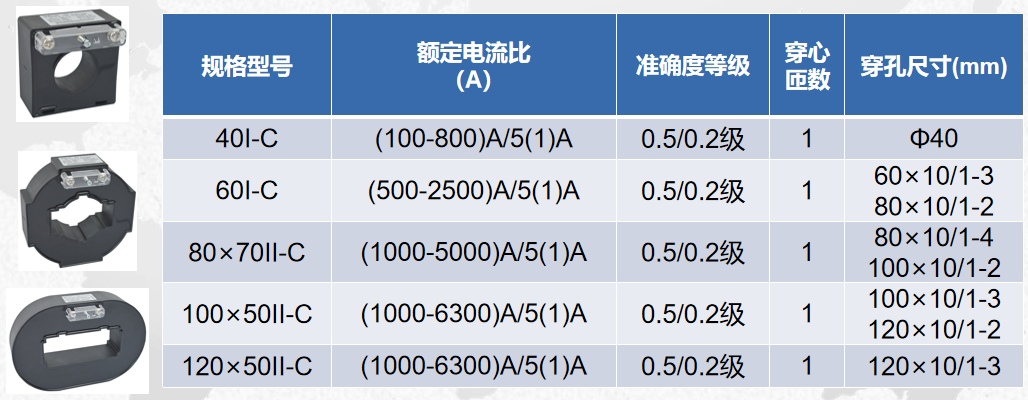

产品为浇筑设计，外形美观，安装方便。翻盖材料选用透明聚碳酸酯，能清楚看到二次引线接线情况。外壳采用环保、阻燃、耐温150℃的增强尼龙材料，外壳颜色为黑色。圆孔型，可穿越多根电缆，一般与电气测量仪表配套使用。

八. AHKC系列霍尔电流传感器

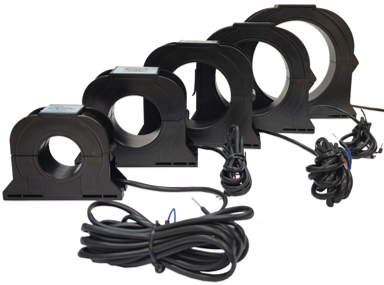

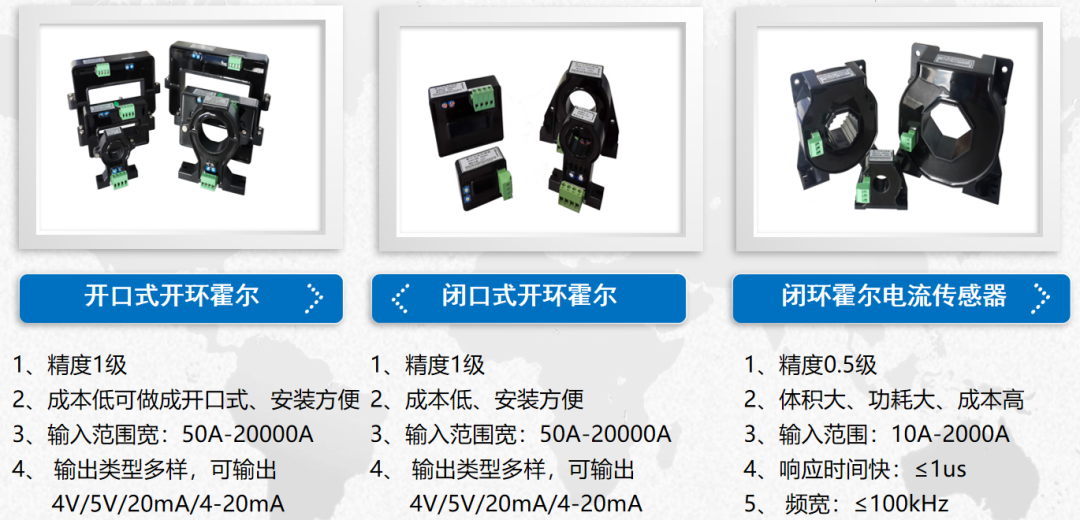

AHKC系列霍尔电流传感器包括：开口式开环,霍尔闭环,闭口式开环,直流电压,霍尔变送器,直流漏电流。

近年来,由于电力电子器件的发展,变频调速、逆变、斩波等新技术的应用,电压、电流的波形已不再是标准的正弦波或直流。传统的互感器显然已不适于对该波形的测量。因此,很多国家都相继进行了非接触式电流电压传感器的研究开发,其中尤以霍尔电流电压传感器被视为该项技术的代表。

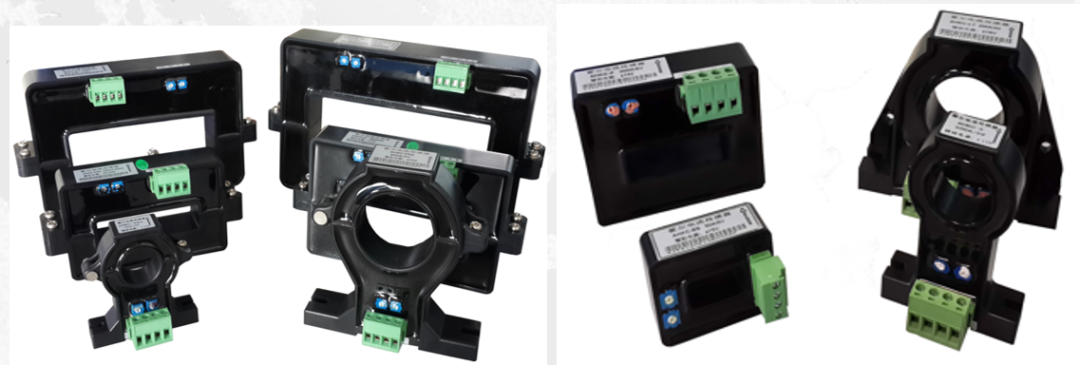

 霍尔传感器，适用于交流、直流、脉冲等复杂信号的隔离转换，通过霍尔效应原理使变换后的信号能够直接被AD 、DSP、PLC、二次仪表等各种采集装置直接采集和接受，体积小，寿命长，安装方便，响应时间快，电流测量范围宽精度高，过载能力强，线性好，抗干扰能力强等优点。

HALL 开环电流传感器

工作原理：原边电流IP产生的磁场，通过磁芯聚磁后，用 HALL 感应芯片在磁芯气隙处感应原边电流IP的大小和方向。HALL感应芯片的输出电压，经过信号处理电路，使传感器的输出可以精确反映被测电流的大小。为了提高HALL开环传感器的性能，通常使用硅钢或者坡莫合金作为磁芯的材料，当被测电流长时间的工作频率大于10kHz时，存在磁芯发热损坏传感器的可能。

HALL 闭环电流传感器

工作原理：原边电流IP产生的磁场和输出电流IS在补偿线圈上产生的磁场大小相等，方向相反。HALL感应器件和处理电路与补偿线圈一起，输出电流IS，该输出电流IS精确反映被测电流的大小和方向。由于磁芯工作在零磁通状态，磁芯的非线性和剩磁对传感器的精度没有影响，所以HALL闭环传感器的精度高，非线性失真小。

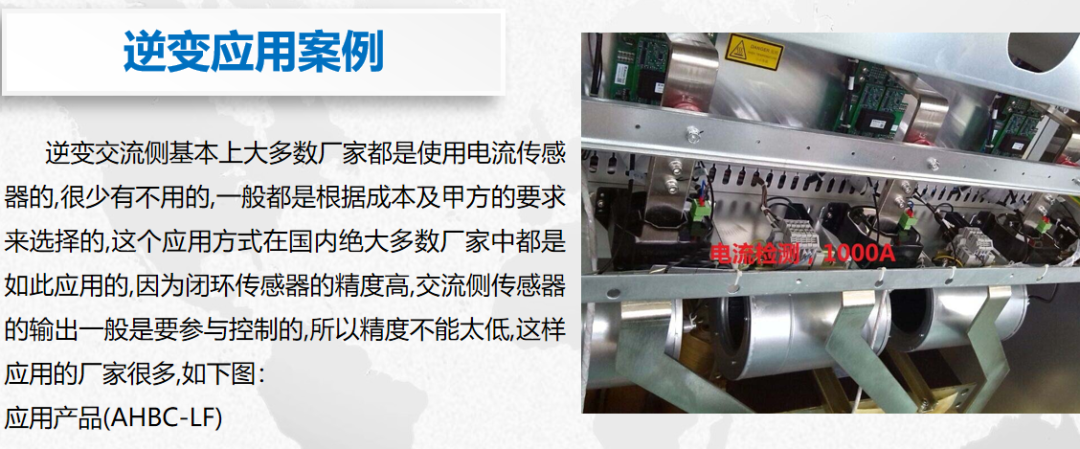

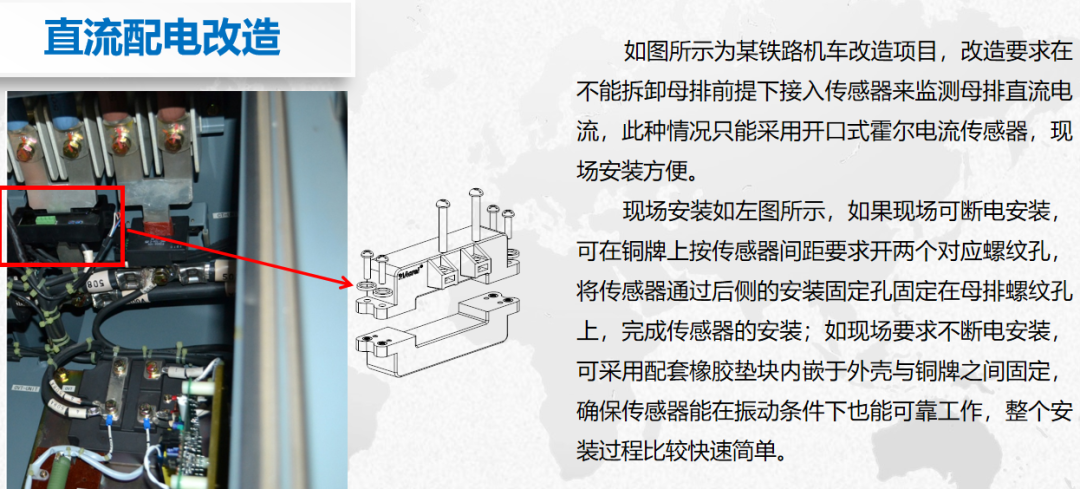

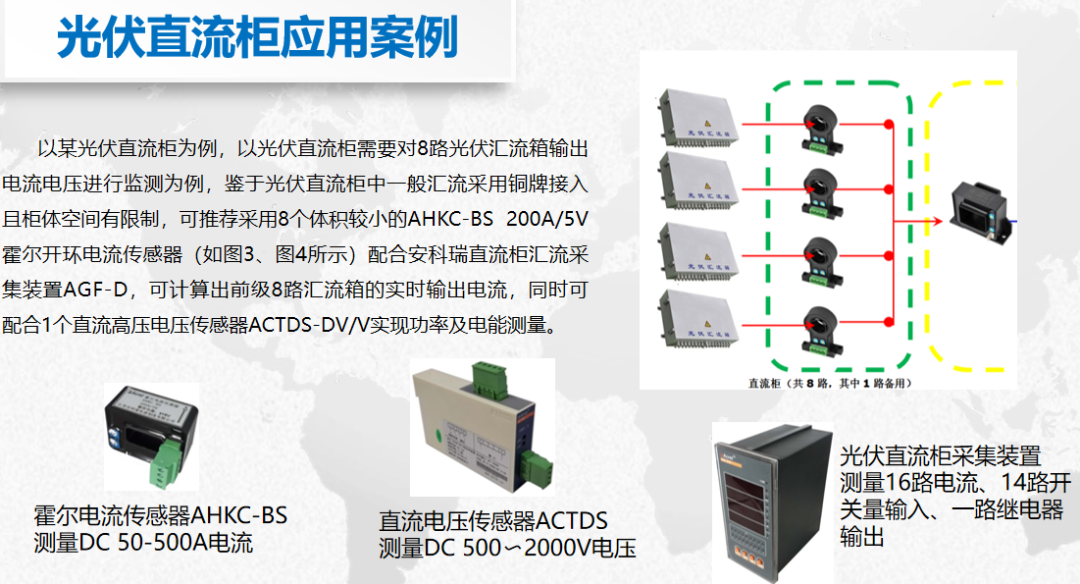

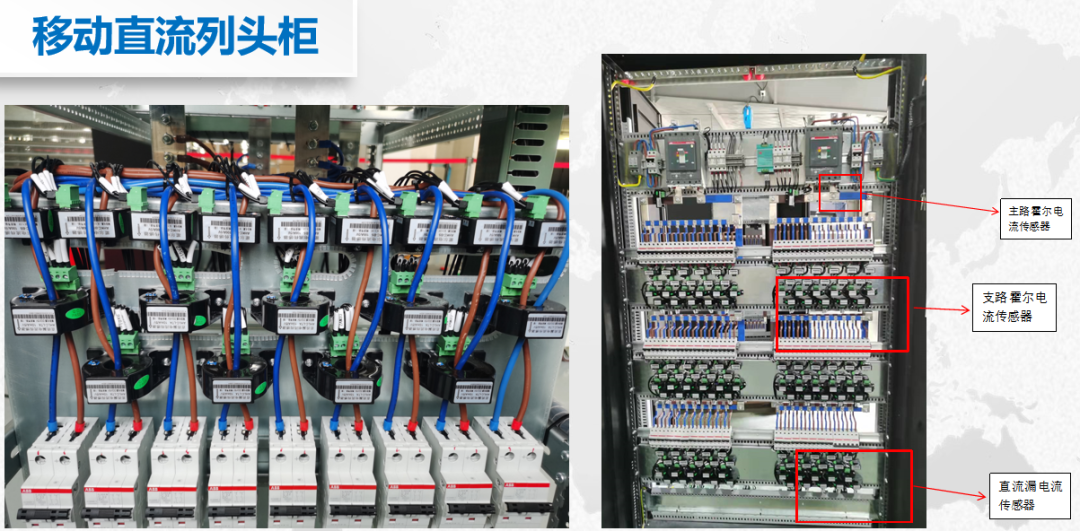

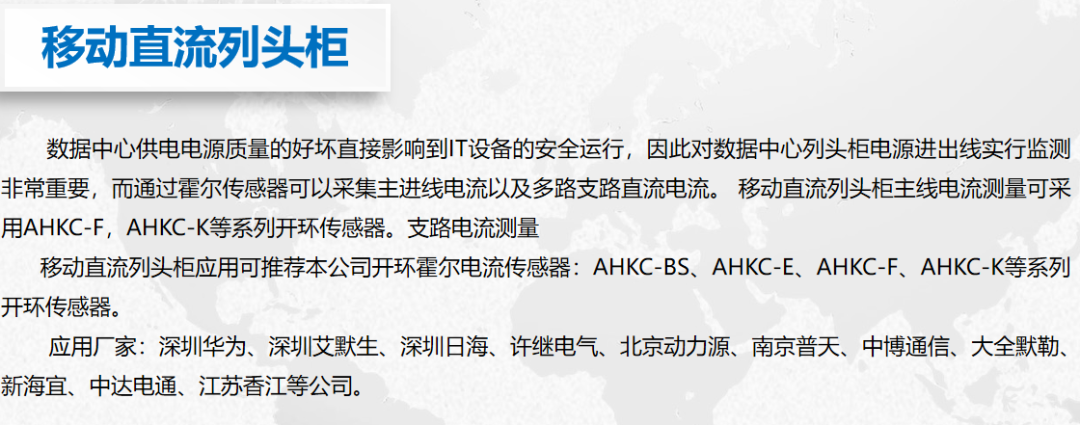

霍尔电流传感器应用场景：

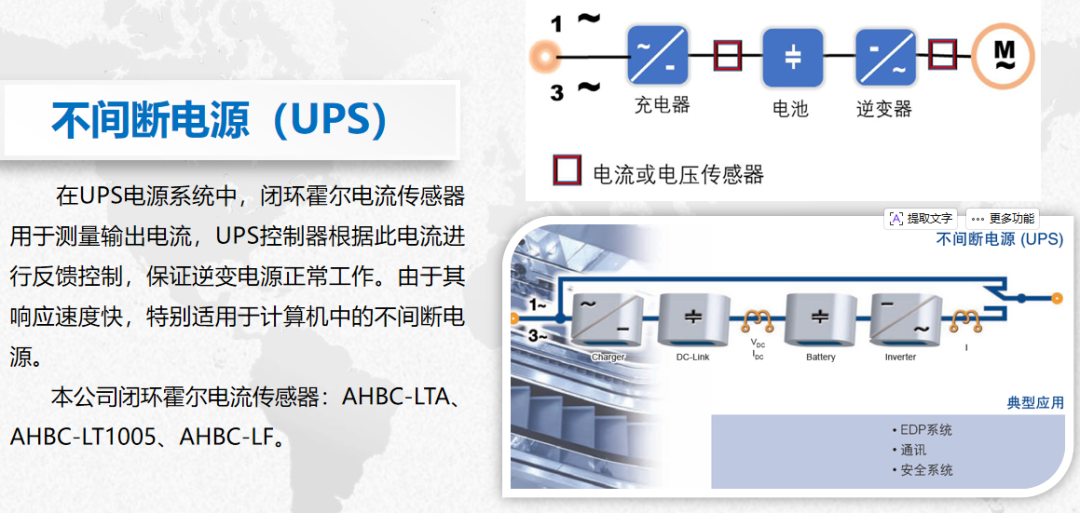

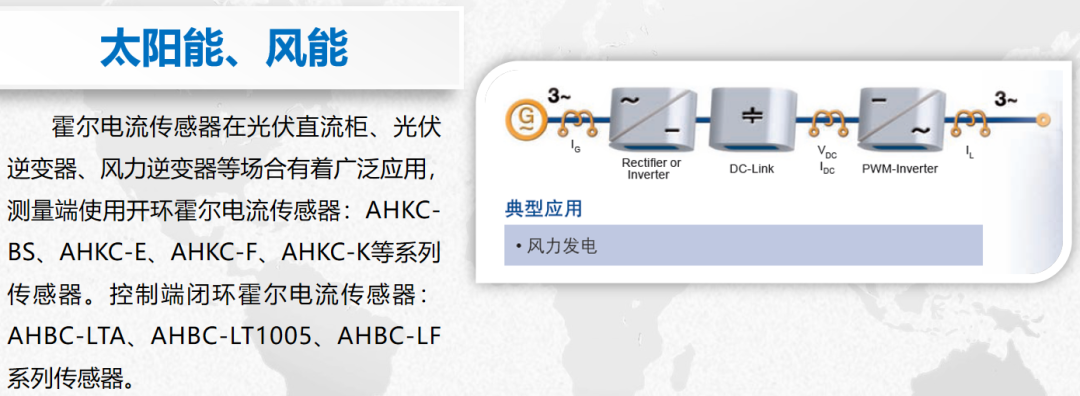

工业控制：不间断电源（UPS）、开关电源（SMPS）、焊机、移动通信设备等电源供电、电梯、叉车、空调和通风设备、太阳能、风能发电；

能源：过程控制、蓄电池监控、能量测量；

汽车：蓄电池管理、蓄电池监控、能量测量；

铁路：机车上的应用，变流器、道旁应用及能量测量。

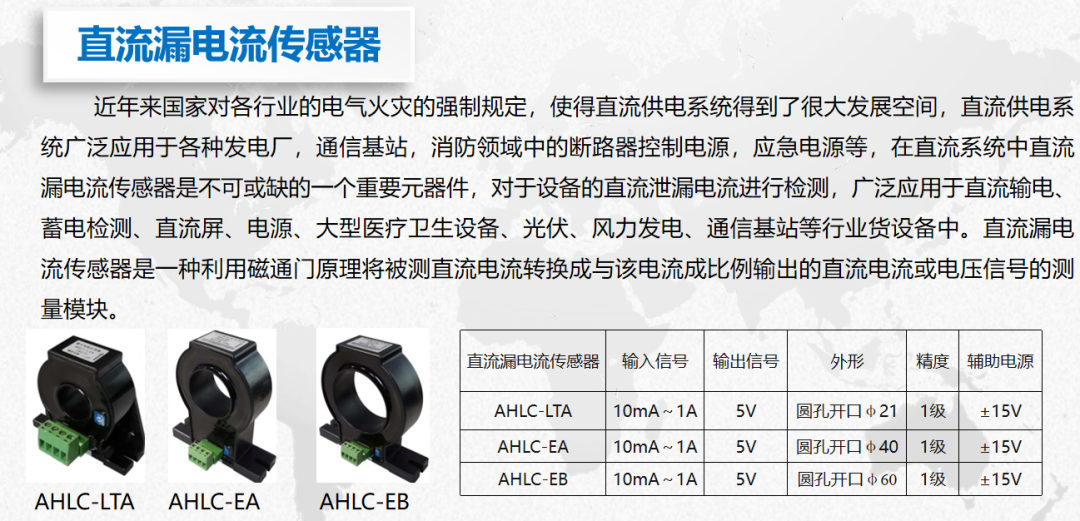

直流漏电流传感器应用于光伏绝缘：

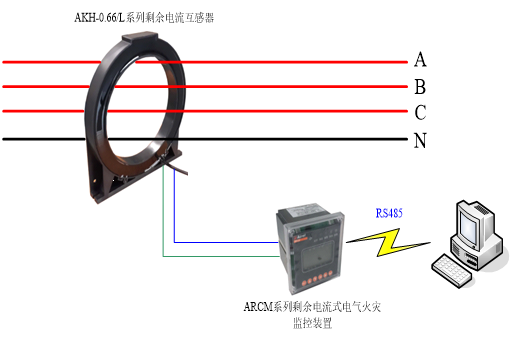

漏电流传感器环绕安装在光伏直流回路的正负出线上，当装置运行时，实时检测各支路传感器输出的信号，当支路绝缘情况正常时，流过传感器的电流大小相等，方向相反，其输出信号为零；当支路有接地时，漏电流传感器有差流流过，传感器的输出不为零。因此通过检测各支路传感器的输出信号，就可以判断光伏直流系统接地支路。该原理选线精度高，不受线路分布电容的影响。　

九. BA系列交流电流传感器

BA系列产品应用电磁感应原理，对电网中的交流电流进行实时测量，采用精密恒流和线性补偿技术，将其隔离变换为标准的直流信号输出。24伏或12伏安全电压供电（新增220V供电），具有过载能力强、高精度、高隔离、高安全性、低功耗等特点，可广泛用于工业自动化领域。BA50L为剩余电流互感器，主要检测用电系统的漏电流，能随时掌握电气线路和设备的情况，防止因漏电而发生的火灾等事故.

BA变送器在污水处理行业中的对水泵的监测应用

在污水处理的整个流程过程当中，水泵作为水的主要传送设备，起到至关重要的作用由于污水处理厂内的水泵数量众多，如果其中的某一接点水泵出现问题，很可能致使上一程序中的污水积累过量和下一程序中的污水低于正常液位，从而使整个污水处理程序处于半瘫痪状态，工作人员无法对所有所有水泵进行巡检。

基于上述污水处理行业中的水泵、循环泵在无人巡检的情况，可通过BA系列交流电流变送器来进行监测，时间了解水泵的功率状态，通过PLC或DSC系统采集BA传感器的变送数据来正确判断水泵的正常工作情况。

BA运用场景：

1.输出接反显表，显示电流

2.输出接PLC，再到伺服控制器，再控制电机以达到相应的控制结果

9.1.BR系列罗氏线圈

BR系列产品应用电磁感应原理，对电网中的交流大电流进行实时测量，采用真有效值和线性补偿技术，将其隔离变换为标准的直流信号输出。DC24V安全电压供电，具有高精度、高隔离、高安全性、低功耗等特点，可广泛用于冶金、电镀、焊接等领域。

9.2. BR系列高灵敏度柔性罗氏线圈

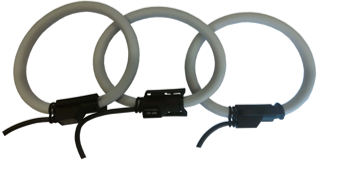

BR系列柔性罗氏线圈是一款高灵敏度柔性电流传感器，可以和电力分析仪等便携式设备直接结合。适用于能耗监测，高频电流监测，直流波纹测量等。可以根据要求，定制不同尺寸。

十. BM、BM100系列模拟信号隔离器

10.1.BM系列模拟信号隔离器

对电流、电压等电量参数或温度、电阻等非电量参数进行高速精确测量，经隔离转换成标准的模拟信号输出。可直接与指针表、数显表相接，也可以与自控仪表（如PLC）、变频器、各种A/D转换器以及计算机系统配接。

增加系统的安全可靠性，提高测量准确性和抗干扰能力。对于模拟信号测量回路进行隔离，保证输出的安全可靠不少。

输入：热电阻，电位计，0-5Ｖ，4-20ｍＡ等弱电信号;

输出： 0-5Ｖ，4-20ｍＡ等.

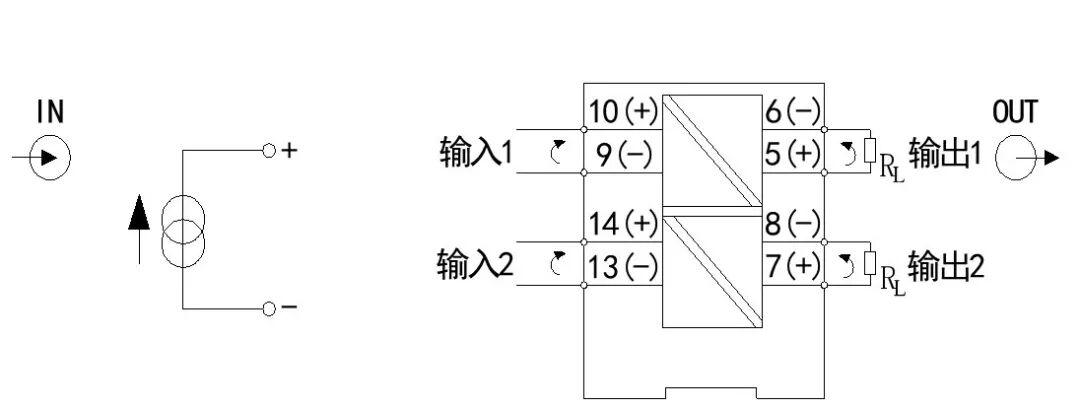

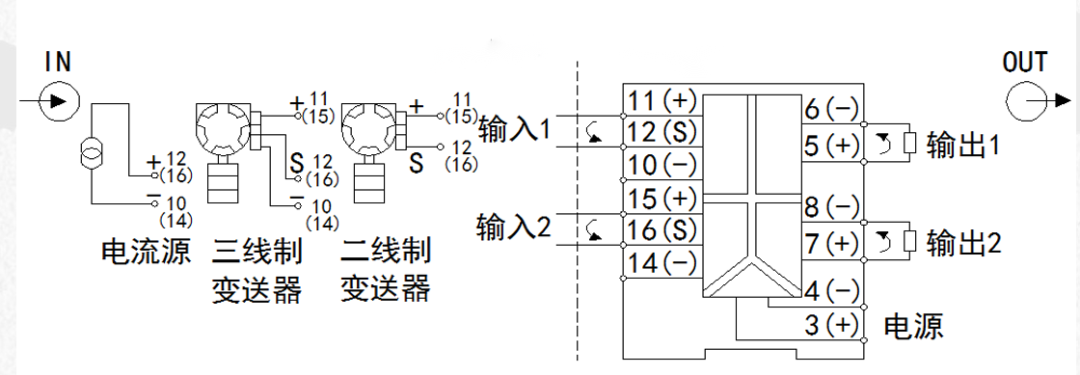

电流输入三种类型:

二线制：主要针对前级是输出端供电产品（压力传感器）

三线制：一根电源线，一根信号线，一个参考地（电源和信号的参考地）

电流源：两根信号线，电源线独立两根（四线制）

输出端供电类型: 没有独立的电源端子，电源和输出共用同一个端子.

无源类型 :  无需电源端子

输入：DC 4~20mA

输出：DC 4~20mA

三线制Pt100隔离器在掘进机电机保护系统中的应用

电机的温度检测是通过安装在电动机内部的Pt100热电阻，当温度在一定范围内发生变化时，其阻值随温度的变化呈线性变化来实现。隔离器的作用就是将温度信号经过处理转换成线性的电流或者电压信号，以便后级再处理。通过三线制连接，将热电阻信号连接在隔离器，通过隔离器将来自电机的温度信号隔离转为4-20mA的电流信号，然后通过PLC 反馈到显示屏，从而实现对温度的实时监测显示。当温度达到设定值时，PLC控制系统会自动切断电机电源，实现对电机的温度保护。

信号隔离器在变频器谐波干扰中的应用

某铜镍矿万吨镍冶炼技改扩建工程中，软化循环水泵房，变频器控制水泵用的是一台变频器控制两台水泵的控制原理，该变频器控制设置为三地控制。三地都能实现两台水泵的启停控制，但是变频器的电流显示及频率显示都无法工作正常，远程中控室的水泵电流与频率反馈也就无法工作。原因是变频器的高次谐波电流通过输出电缆向外辐射，传递到信号电缆，引起干扰。

将变频器中电流反馈信号及频率反馈信号分别输入给信号隔离器，再把隔离输出信号分别输送给电流表、频率表及远程DCS控制室电流与频率反馈。远程中控室频率，给定信号也进入信号隔离器然后接至变频器。远程中控DCS控制频率输入信号、电流反馈、频率反馈、电流表及频率表显示正常。

十一. BD、BD100系列电力变送器

11.1. BD系列电力变送器

内部均采用专用的集成电路、高精度的阻容器以及超线性互感器，具有完善的输入输出保护措施，从而使产品具有测量精度高、输出范围广、温度特性好等优点。主要接在电压、电流互感器二次侧回路，测量电压、电流、功率等电参量。

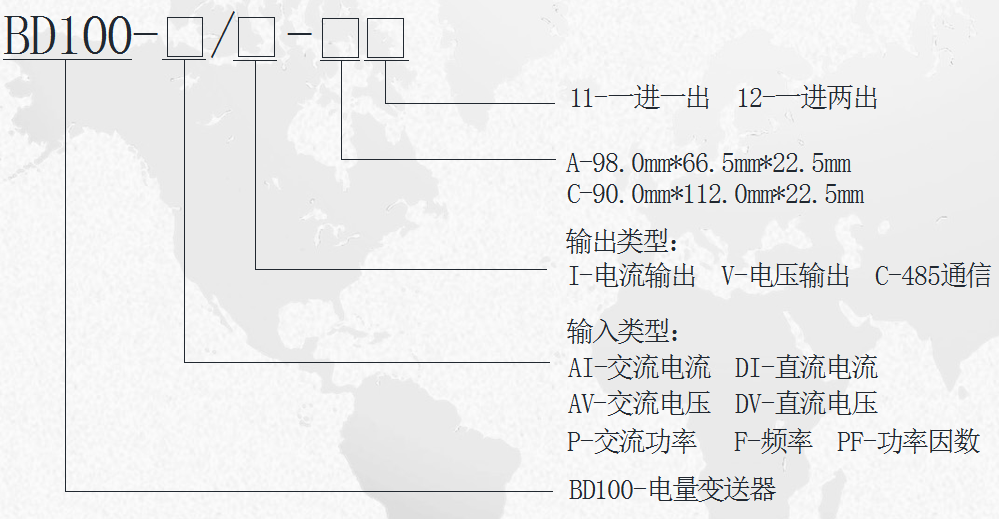

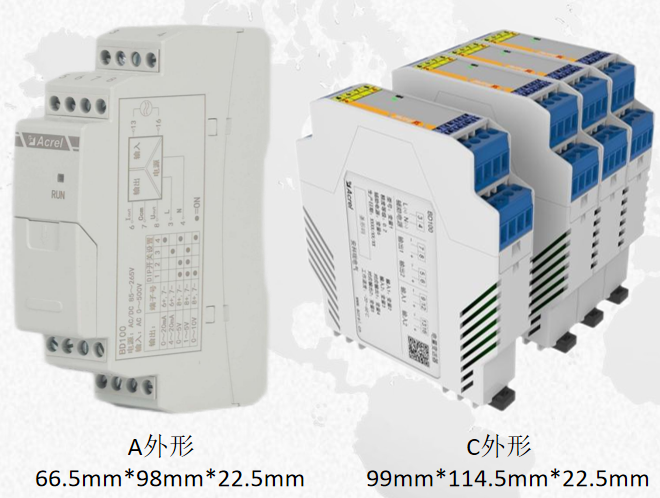

11.2. BD100电力变送器

功率变送器在磨浆机的进退刀控制中的作用

造纸磨浆机的磨盘的实际工作间距非常小，要求在快速进刀之后，必须控制好进刀的速度，避免刀盘之间产生直接磨擦，损坏刀盘。因此需要在纸浆浓度和流量稳定的基础上实现恒功率打浆控制。

磨浆机10kV高压系统电路图如图所示。功率变送器通过装在磨浆机10kV高压电机线路中的电压互感器和电流互感器，采集电压和电流，从而检测磨浆机10kV高压电机的功率，功率变送器以4mA表示功率信号的零点，用20mA表示功率信号的满刻度，然后将功率信号以DC4-20mA成比例关系线性输出，传至PLC。PLC根据功率信号动态地调节磨浆机的刀距，控制进刀或退刀，从而实现恒功率打浆控制。

十一. BM200系列隔离式安全栅

隔离式安全栅:

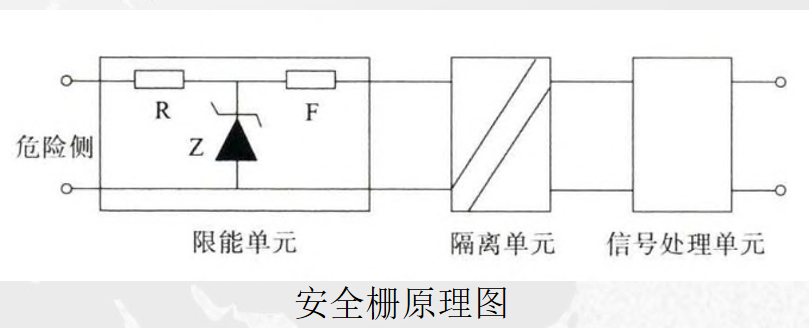

接在本质安全电路和非本质安全电路之间。将供给本质安全电路的电压或电流限制在一定安全范围内的装置。安全栅是一种统称，分为齐纳式安全栅和隔离式安全栅，隔离式安全栅简称隔离栅。

检测端隔离安全栅：

接收危险区的信号隔离后传到安全区的设备，可以有效限制危险场合中的能量传到本安电路。

操作端隔离安全栅：

接收安全区控制信号隔离后传到危险区的控制设备接收，可以用来把安全区控制室供给现场仪表的电能量限制在即不能产生引爆危险气体的火花，消除引爆源。

安全栅在石油化工生产中的应用

在石油化工生产过程中，需要利用现场仪表对压力、温度、流量、液位等方面的进行监测，以此保障生产能够正常顺利地进行。当易爆物质、氧气、引爆源这三种情况同时出现时，就会引起爆炸。如果我们能消除任意一个爆炸形成的条件，就能保障现场仪表设备的安全。空气中的氧气无法控制，因此控制易爆物质和控制引爆源是目前较为常用的安全原理。在仪表行业，控炸范围也被列为常用的安全原理。安全栅能够限制现场仪表的电能量，使其无法产生能够引爆的火花和引爆的仪表表面温度。本质安全技术能够消除隐患，保证现场的安全。安全栅作为仪表控制系统的安全保持器，它需要接收并处理来自危险区的信号，并传送给安全区或危险区处理后的安全信号。

证书齐全：

安科瑞电气的AKH-0.66系列电流互感器涵盖测量、保护、计量等多种类型，采用优质阻燃耐高温外壳、取向冷轧硅钢带铁芯，结构新颖、安装便捷且符合国标。各类型产品适配不同场景，如测量型适配电气成套，保护型用于配电保护，开口式便于改造项目带电操作。同时配套AHKC霍尔传感器、BA系列交流传感器、BM信号隔离器等产品，覆盖交直流电流测量、信号隔离、电力变送等需求，适配光伏、污水处理、石油化工等多行业。产品精度高、过载能力强，可与各类仪表、PLC配套，兼顾安全性与实用性，解决多场景电力监测、控制难题。
