新建项目必看！如何打造智能化电力管理系统？电能管理系统让电力管控更便捷

Acrel-3000WEB电能管理系统是一个可组态纯浏览器访问的电力监测与管理的软件系统。该系统可采集配电柜、开关柜等保护装置和计量监测装置的各项数据，在平台界面上可显示任一回路的运行状态、瞬时值和历史值，让电可以被看见，有条理、有针对的进行管控用电，淘汰落后老旧设备，接入新能源发电，合理改善供电结构。统计各回路、各时段用电情况，对各电力参数曲线走势分析预测，自动生成日月年周期对比分析报告。

一. 系统优势

二. 项目案例 -【某技术有限公司电能管理系统】

2.1 项目概况：占地16亩，总共17层，地上15层，容积率2.52，绿化率超20%。是某技术有限公司区域总部，主要业务在城市智能化精细化管理、数字经济发展、机场与轨道交通智慧运营等领域，将承载云计算、人工智能等核心业务板块。建筑主体包含研发办公区、技术展示中心及配套服务设施。某技术有限公司的项目分为A研发办公园区/代表处，B住宅/公寓/，C酒店、D普通工厂、E洁净工厂、F数据中心，要求对建筑内的高低压配电系统、变压器、发电机组、直流屏等相关数据，通过智能电表、综合继保装置、水表、UPS、蓄电池及锂电池、母线测温装置等进行数据采集与监测，其中智能电表、电能质量检测装置我司直接提供。

通过“电能质量监测装置、智能电表、通讯管理机、继电保护装置、变压器温控仪、智能框架断路器、无功补偿装置、谐波治理装置、UPS、锂电柜、以及其它第三方智能设备、光纤（缆）网络、交换机（环网交换机、接入交换机、和核心交换机）、S-C架构服务器-操作员工作站（1-2台）、上位监控系统软件、网络机柜等”来实现对400V低压配电系统、UPS配电系统及10KV配电系统的电力参数进行数据采集和能源管理的电能管控系统。该系统也应支持对如公寓类项目中的远传水表、燃气表、能量表等进行数据。

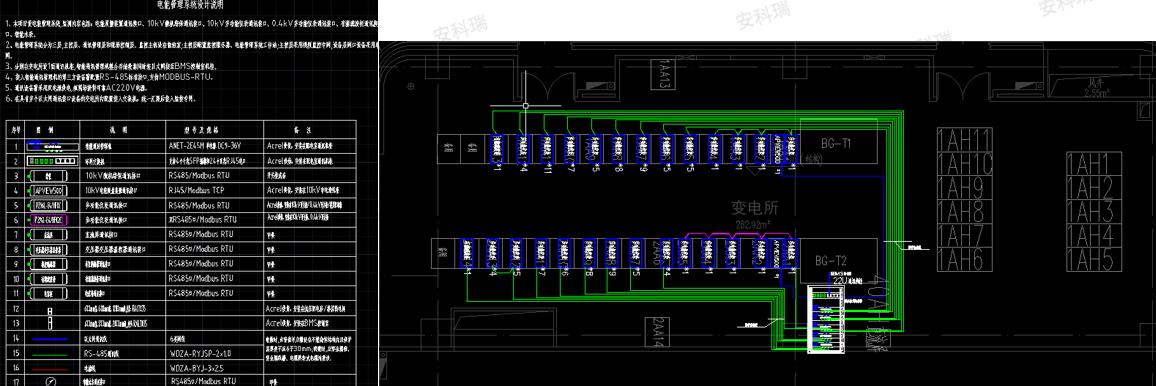

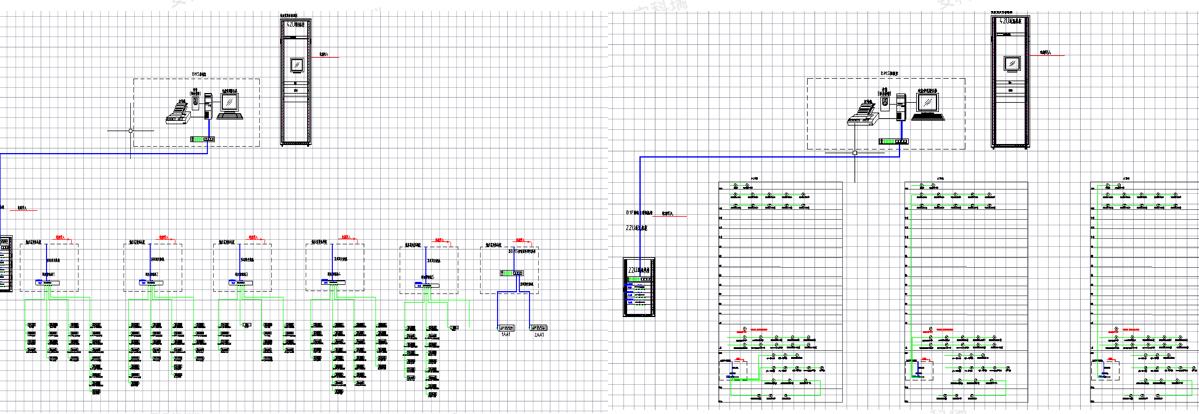

2.2 项目技术方案

项目包含高压开闭所，低压配电室，楼层强电井，楼层水表井组成，包含接入高压微机保护，智能操控，电能质量APVIEW，智能仪表PZ系列整体计量仪表全部接入，并在综合调度室配置EMS系统，满足新建项目的智能化建设和用户侧的安全可靠用电，提供了完整解决方案。

安科瑞为该新建项目提供了完整的软硬件解决方案，包括：电力运维、电力监控、电能管理、能耗计量、电气安全等功能模块，合计高压部分14台微机保护、102个PZ系列电表、48个DTSD系列智能仪表，2台APVIEW电能质量监测装置以及水表、有源滤波、直流屏等。

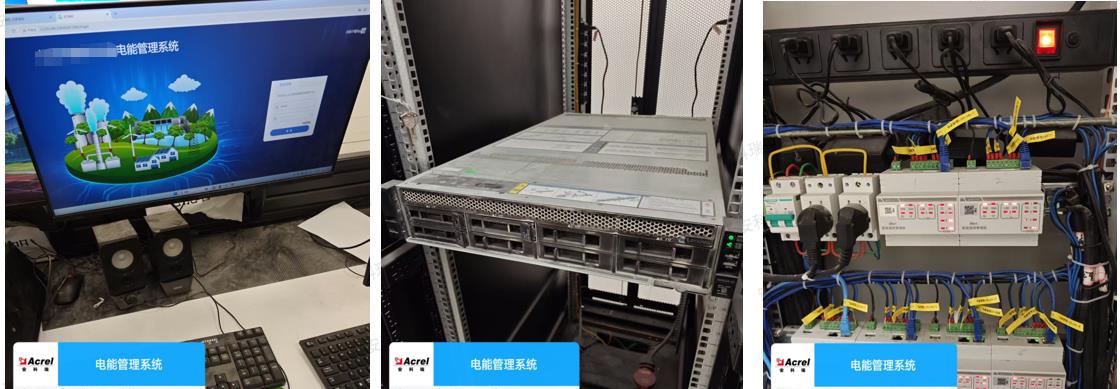

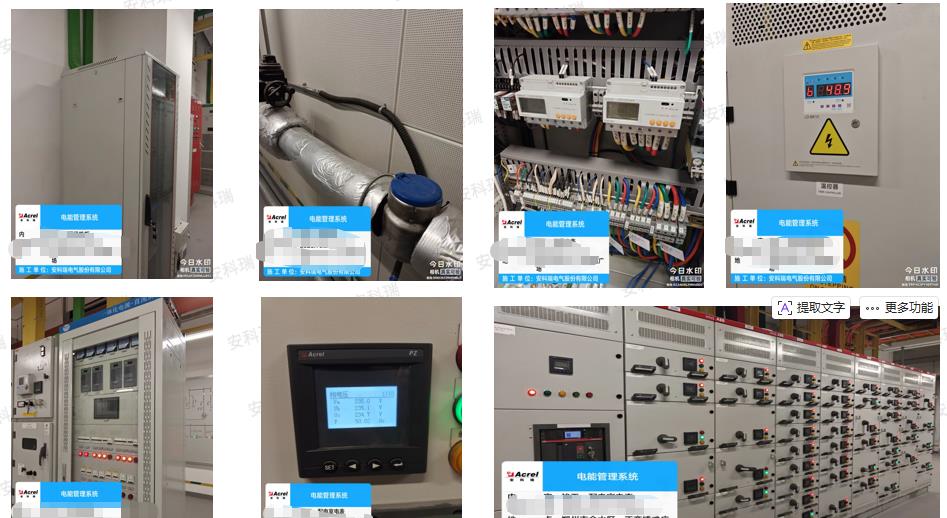

2.3 项目现场照片

系统平台部署在配电监控中心，用户通过一个平台即可对整个综合园区供配用电情况进行集中监控、统一管理、统一调度、统一接收报警，减轻了维护工作量。

2.4 项目实现价值

节约成本：

值班人员无需到现场各地进行抄表，极大的降低了工作量；

用电安全：

采集各配电柜主要参数，可以第一时间传输值班室和手机APP，线上、线下联动，提高事故应急处理能力和运维效率，实现无人值守；

数据分析：

免费开放MQTT协议接口及MODBUS-TCP协议接口给全国各城市各园区的分部电能管理系统；

数字大屏：

主要运行状态可以大屏展示，体现了客户厂区的高智能化运转；

能效分析：

实现采集用能信息，帮助完善能效考核体系，提升能源的利用效率，减少节能意识不足造成的能源浪费现象

用电可靠:

安装电能质量等设备，确保设备运行，保障生产稳定、高效开展

三. 系统平台功能界面

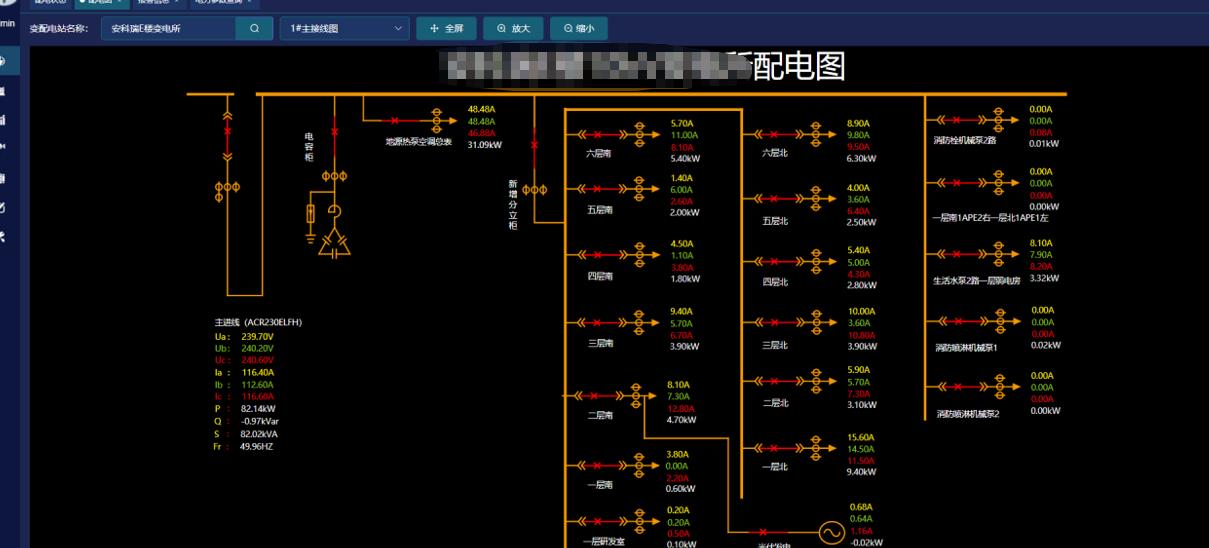

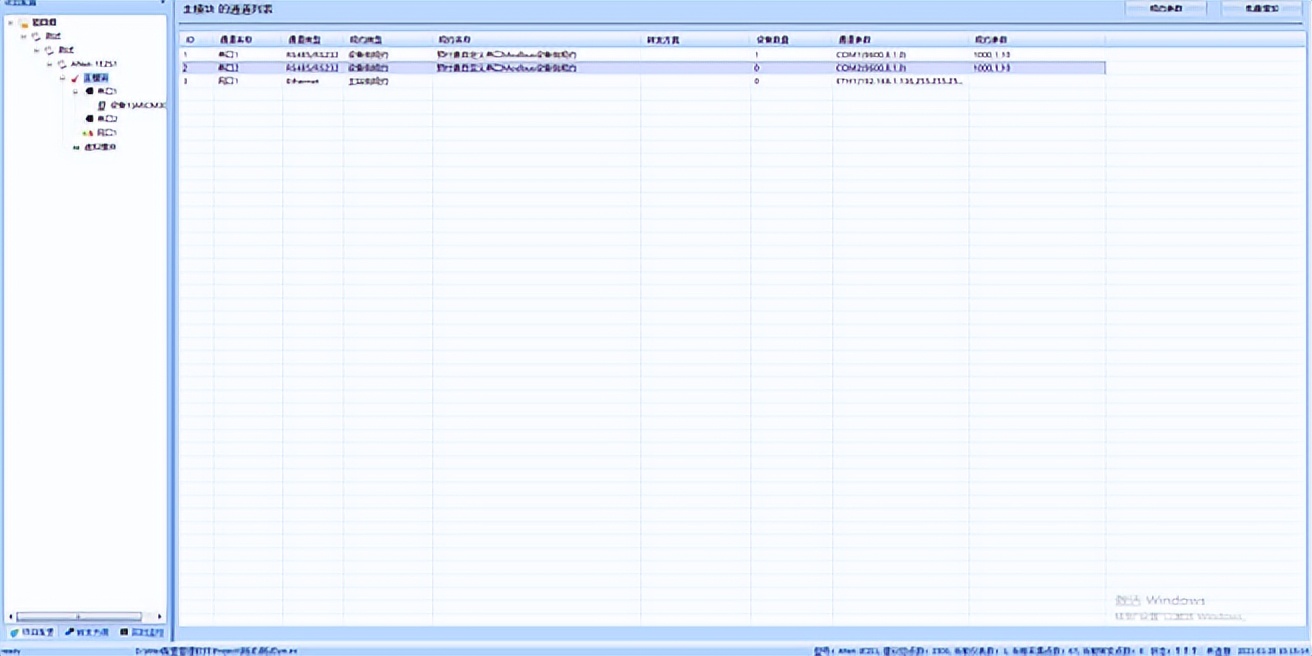

3.1.界面组态

可根据现场情况编制各类实时监控界面（例如变配电主接线图），界面数据实时刷新，响应遥测越限、遥信变位情况。

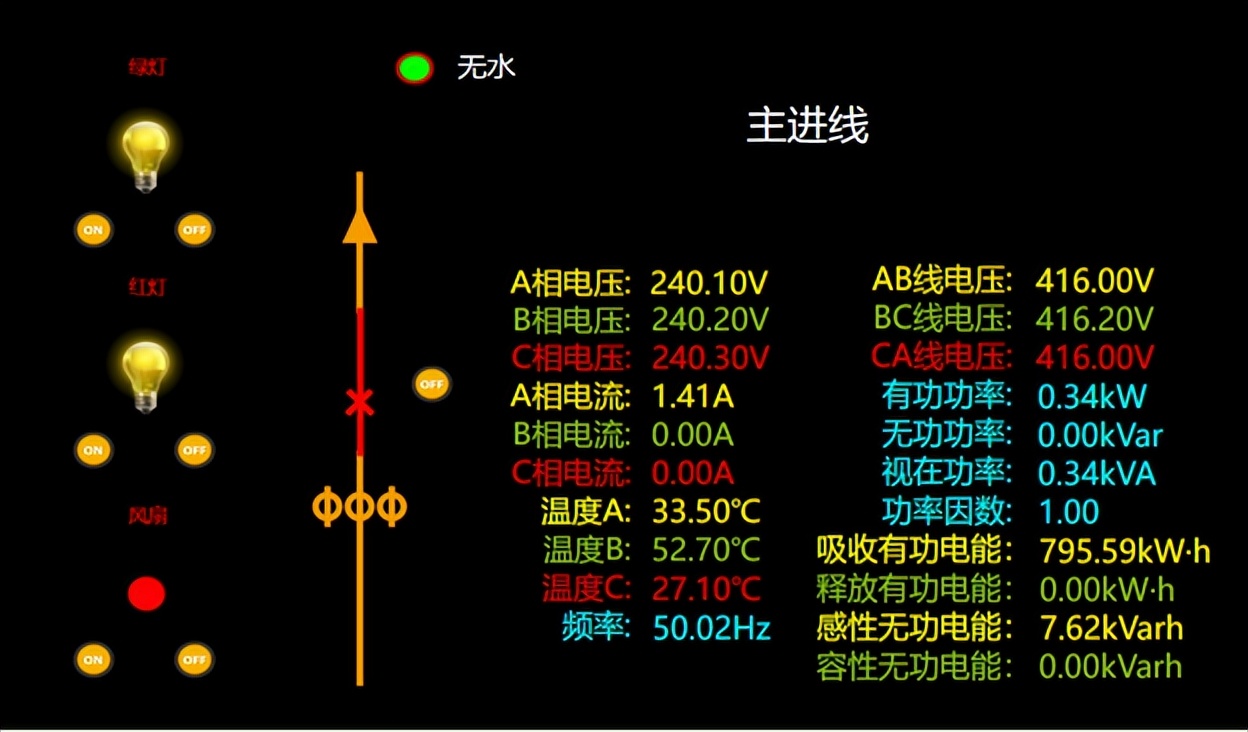

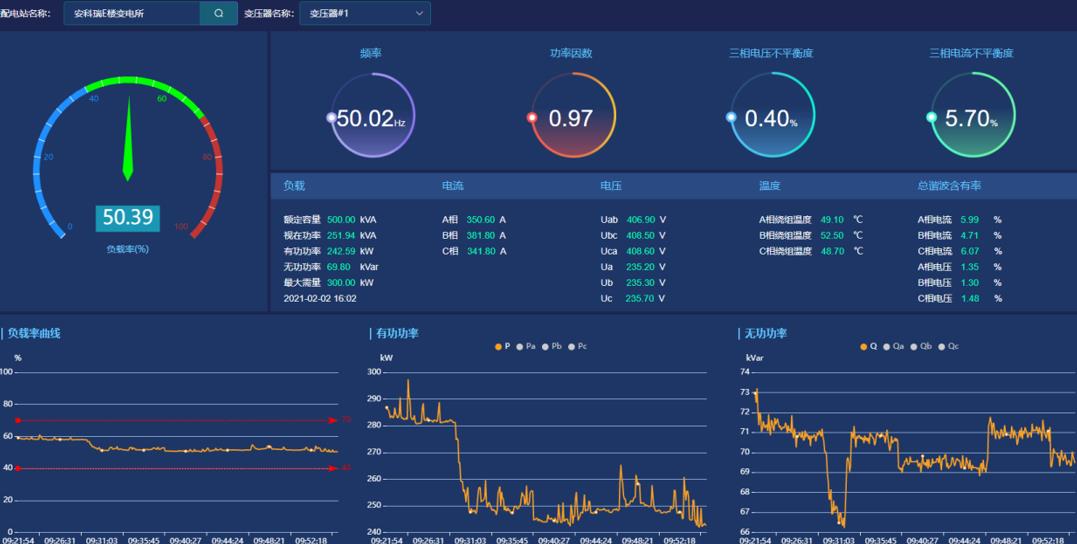

3.2.实时监视

系统可实时监视各配电回路、主要供配电设备、重点用电设备、主要用电区域的各项用电参数。

3.3.远程遥控

系统可实现断路器、开关的远程分合闸控制

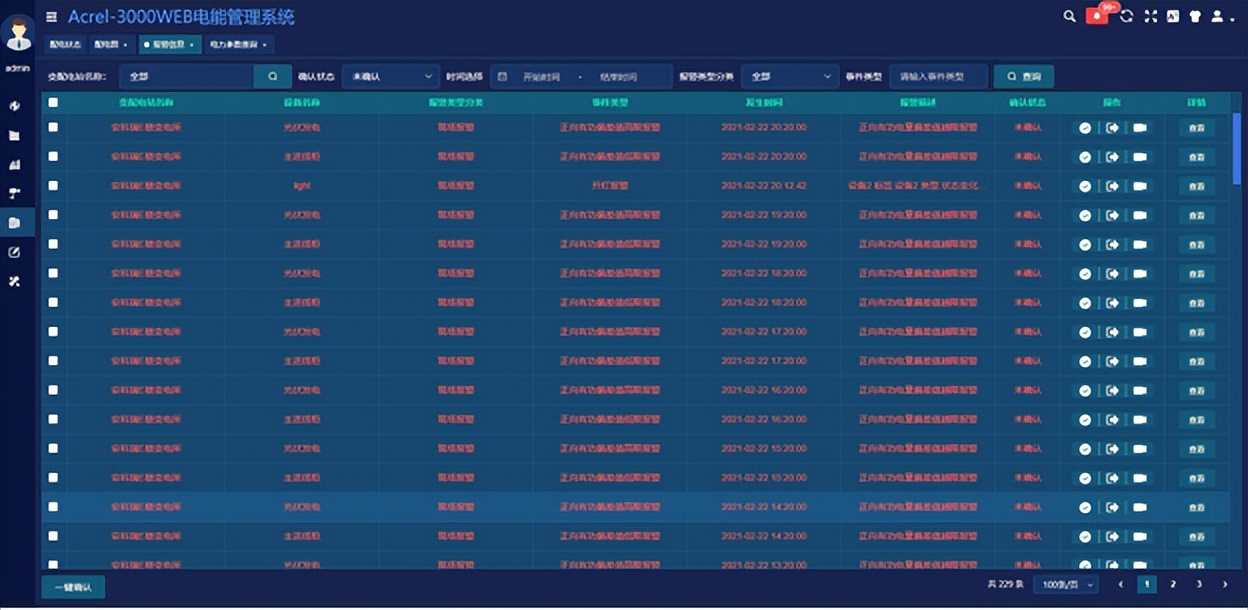

3.4.故障报警

系统可实现过压、欠压、过流等各类遥测值的越限报警以及开关变位、水浸、烟雾等遥信变位报警，报警信息可进行分类分级显示。

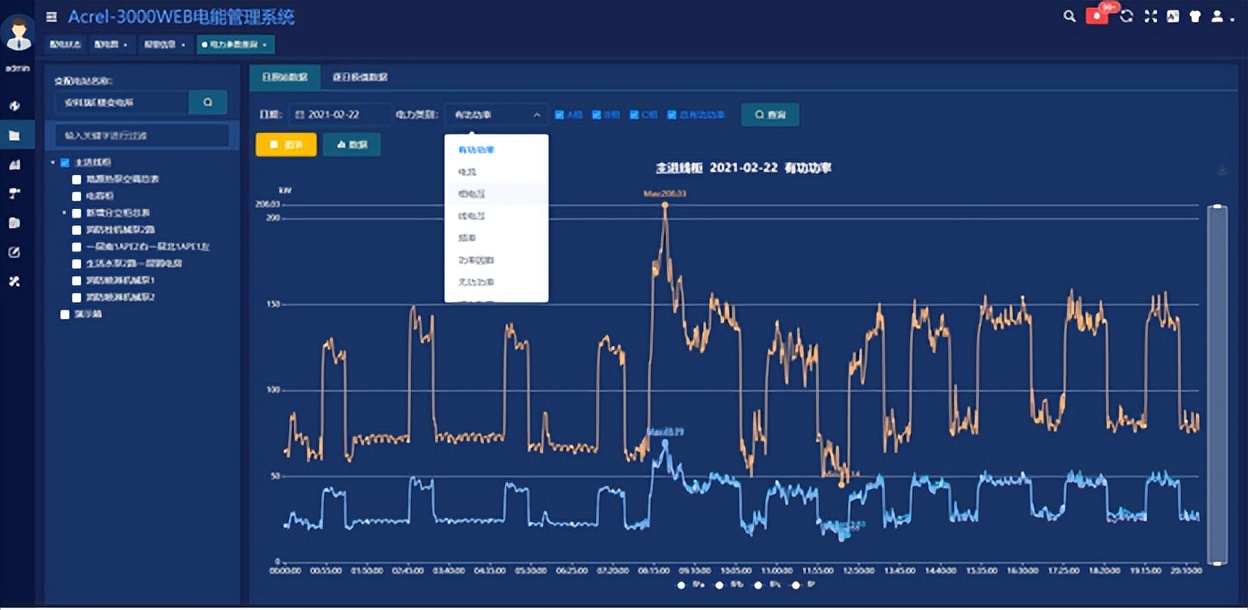

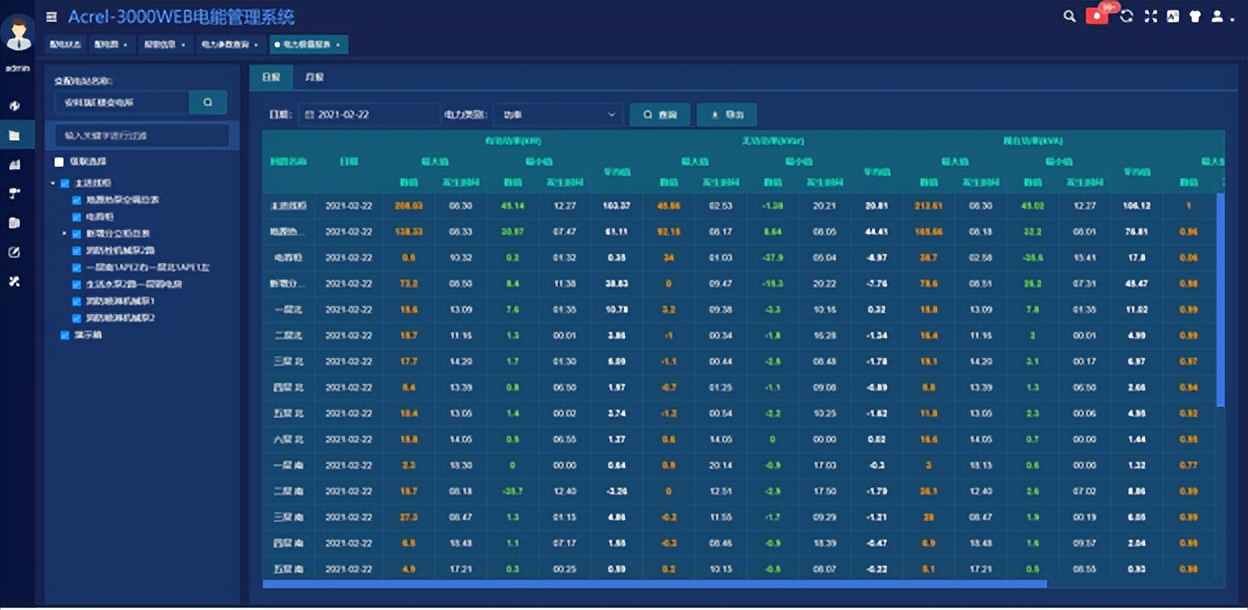

3.5.数据查询

系统定时存储电压、电流、功率、电能、谐波等各类遥测历史数据，可查询任意一天的数据，并以图表和表格显示，数据可导出。

3.6.统计分析

可对遥测数据进行极值统计，按日、月统计电压、电流、功率等各电参量的最大值、最小值、平均值及发生时间。统计各配电回路、配电区域、用电设备的日、月、年用电量，并进行同环比分析。可按照尖峰平谷统计电量及电费。

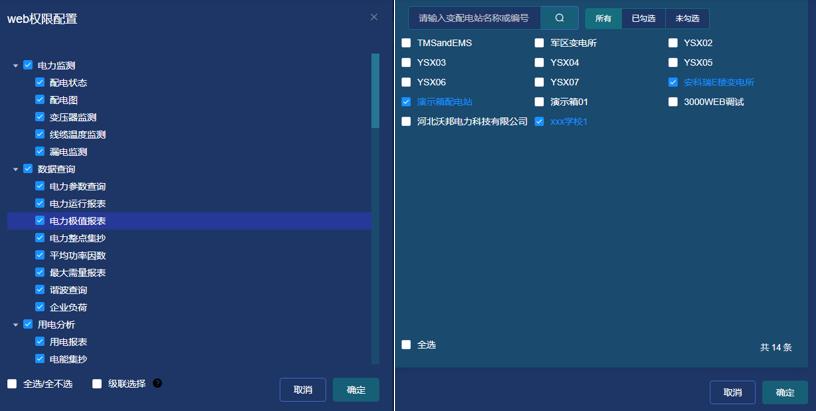

3.7.权限控制

以角色为单位进行批量授予菜单权限，可根据用户分配可访问的变电所，使用户只能访问指定变电所的数据。

3.8. 数据转发

可通过Modbus-TCP、104、MQTT等多种协议向第三方系统转发数据。

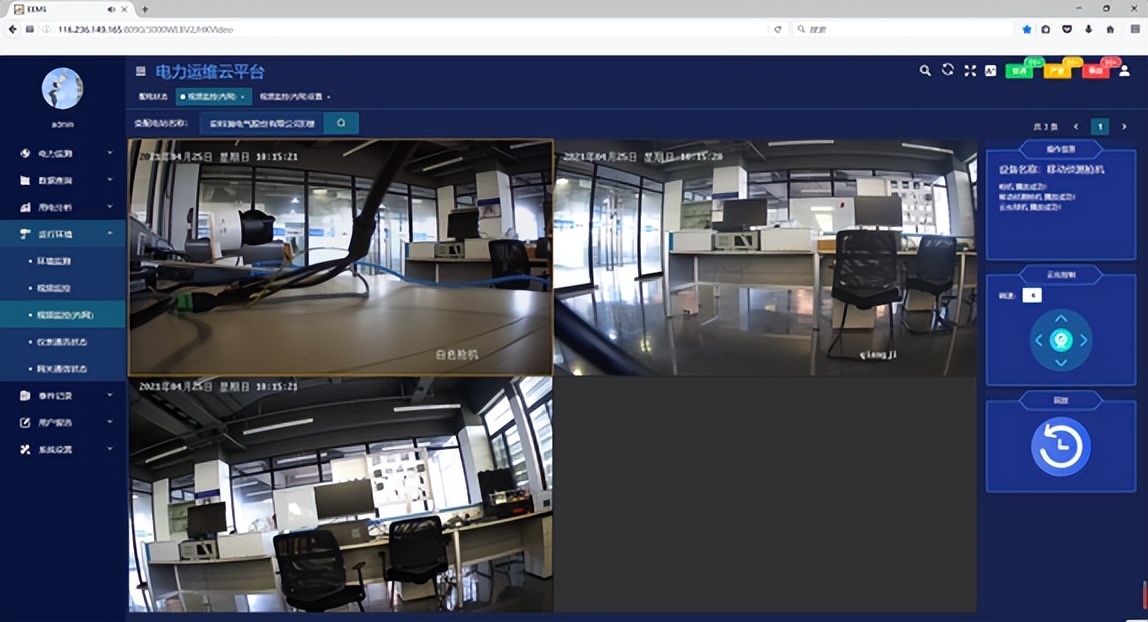

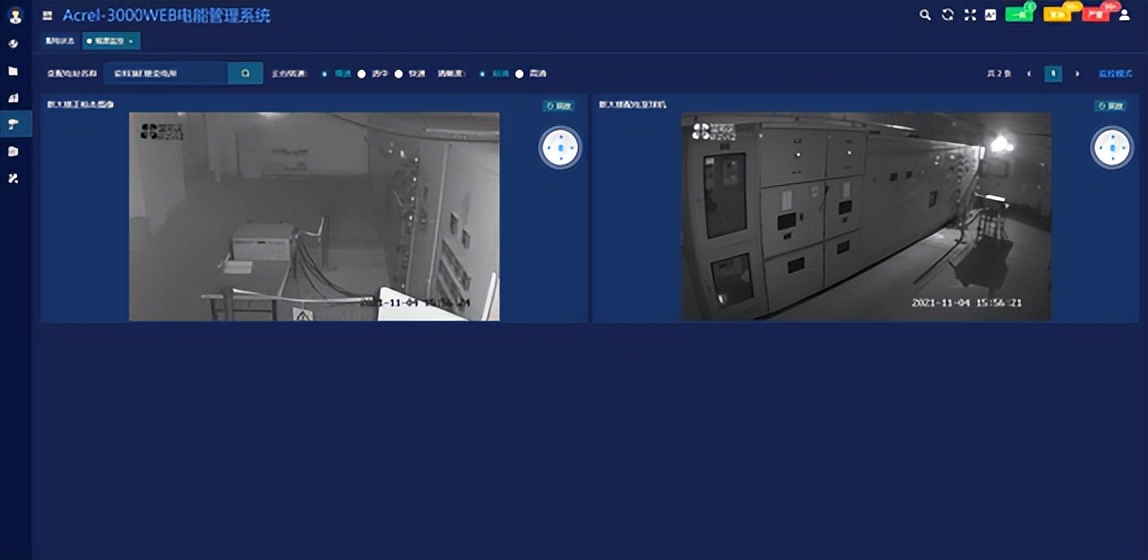

3.9. 视频监控

①支持萤石云、乐橙云视频接入（走外网）

②海康威视摄像头可直接接入平台（走内网）

两种都可接入摄像头或者硬盘录像机，实现对摄像头的直播、回放和云台控制。

3.10.平台报警概况

通过该界面可更直观了解电力系统的安全情况，包括仪表、网关在线情况，变配电站的报警数量和处理率情况，未处理报警仪表同类型报警次数，并且可一键处理。还有对平台当月每天的报警数进行一个统计比较。

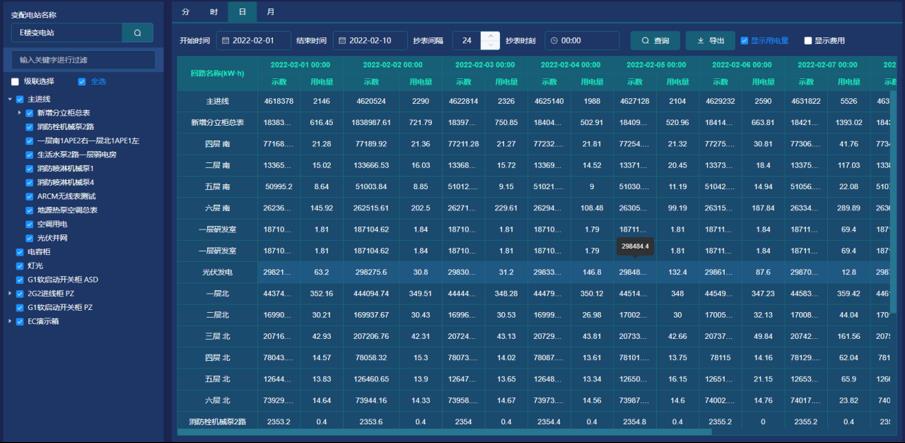

3.11. 电能集抄

可选间隔小时、日、月或任意两个时间点的集抄值，并且可选任意两个时间段，可选定抄表间隔和抄表时刻，可选定显示用电量、电费，更加灵活，适应跨天、跨月、跨年的情况，把原先的电能报表和集抄融合了起来。

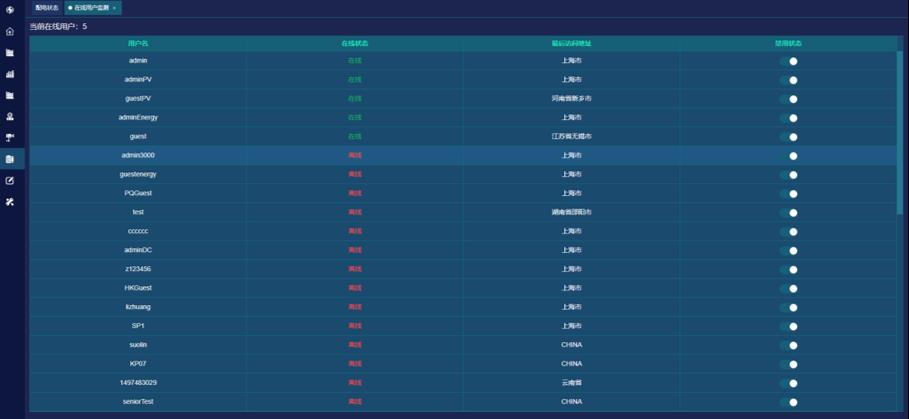

3.12. 在线用户监测

管理员可查看所有登陆过的账号情况，并可查看当前在线状态和最后一次访问平台的所处位置，如发现某账号异常可直接禁用让其退出访问平台。

3.13. SOE事件记录

可接入我司综保和电能质量装置的SOE事件。

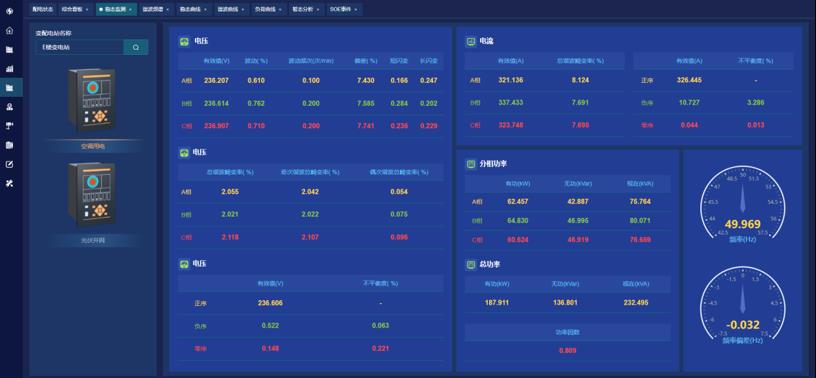

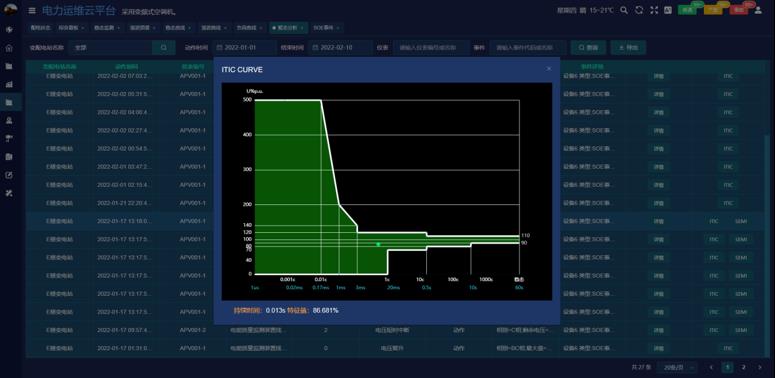

3.14 电能质量模块（可选）

综合看板、稳态监测、谐波频谱、稳态曲线、谐波曲线、负荷曲线、暂态分析、SOE事件。

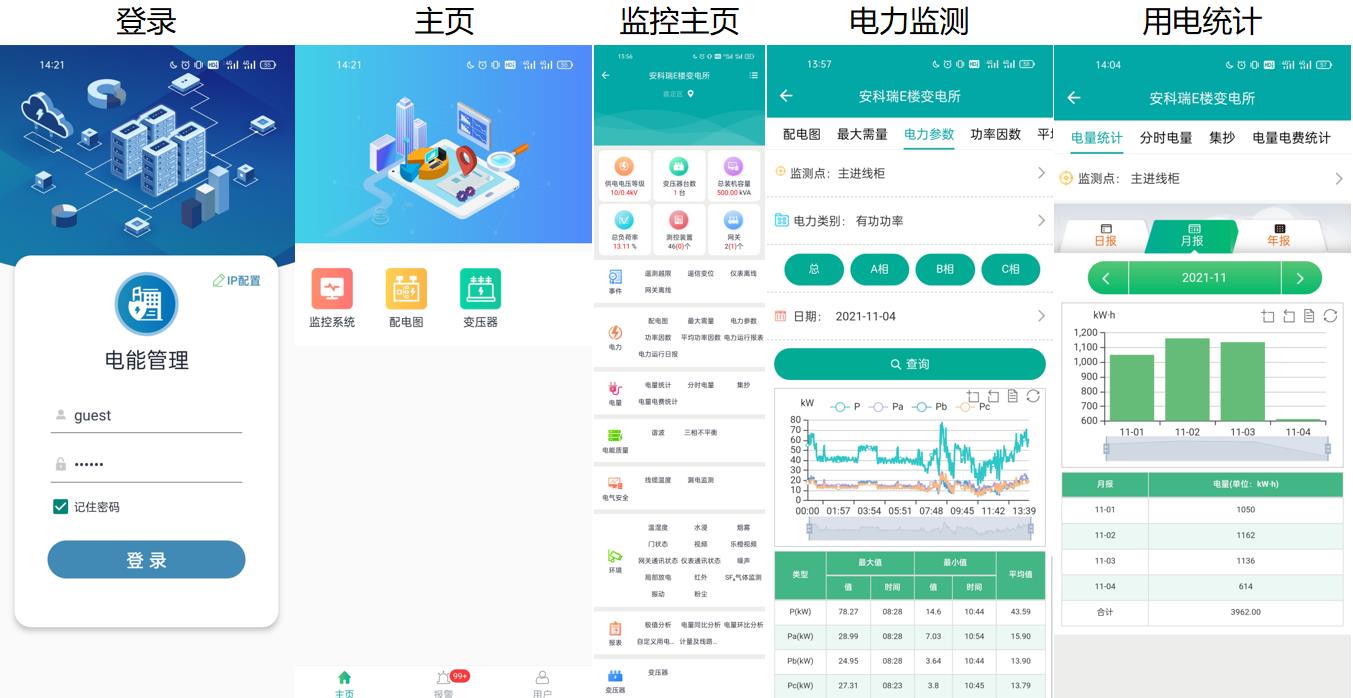

3.15 手机APP功能

四.结语

Acrel-3000WEB电能管理系统是纯浏览器访问的电力监测管理系统，可采集多类装置数据，实现用电可视化管控，还能统计用电、分析参数、生成报告。某技术有限公司项目中，该系统接入多种设备，实现高低压配电等系统的数据采集与能源管理，带来节约成本、保障用电安全、支持数据分析等价值。系统具备界面组态、实时监视、远程遥控等多样功能，还支持视频监控、数据转发，助力用户高效管理电力。
